Ultra96-V2 の Vitis アクセラレーション・プラットフォームの作り方1(ハードウェア・コンポーネント編)

Ubuntu 18.04 上で Ultra96-V2 の Vitis アクセラレーション・プラットフォームを 4 回に分けて作っていこう。
前回作った Ultra96-V2 の Vitis アクセラレーション・プラットフォームはデフォルトのクロック周波数が 100 MHz だったので、今回のデフォルトのクロック周波数は 200 MHz とする。

環境の設定
最初に環境を設定する。
Vitis と XRT と PetaLinux の環境を設定する。つまり各ツールのインストール・フォルダの settings**.sh (XRT は setup.sh だった。確か)を source コマンドで起動する。
そう、つまりこの 3 点セットをインストールする必要がある。私はAlveo U200 のXRT を使用している。

Vivado 2019.2 プロジェクトの作成
vivado &
コマンドで Vivado 2019.2 を起動する。

Vivado の起動画面で、Create Project をクリックしてプロジェクトを作成する。
New Project ダイアログのProject Name でProject name を”ultra96v2_min2”に設定した。

New Project の Project Type ページはデフォルトのRTL Project のまま Next > ボタンをクリックする。

Add Sources ページでも Next > ボタンをクリックする。

Add Constraints ページでも Next > ボタンをクリックする。

Default Part ページでは、Boards をクリックし、Vendor: で”em.avnet.com”を選択し、Display Name が Ultra96v2 Evaluation Platform を選択する。(ここで、 Ultra96v1 Evaluation Platform を選択すると Ultra96-V1 用のプラットフォームができる)
Next > ボタンをクリックする。

New Project Summary ページではサーマリが示される。Finish ボタンをクリックする。

”ultra96v2_min2”の Vivado 2019.2 プロジェクトが作成された。

ブロックデザインの作成
Vivado 2019.2 のFlow Navigator から IP INTEGRATOR -> Create Block Design をクリックして、ブロックデザインを作成する。
Design name を ultra96v2_min2 とした。

Zynq UltraScale+ MPSoC をAdd IP した。

Run Block Automation をクリックして、ボード・ファイルの設定を反映する。
Run Block Automation ダイアログが開くので、OKボタンをクリックする。

Clocking Wizard、 Concat、 Processor System Reset をAdd IP する。

設定を行う。
zynq_ultra_ps_e_0 をダブルクリックして、設定画面を開く。

Page Navigator から PS-PL Configuration を選択する。
Geraral -> Interrupts -> IRQ1[0-7] の値を 1 に変更する。
PS-PL Interfaces -> Master Interface のAXI HPM0 FPD と AXI HPM1 FPD をチェックを解除する。
OKボタンをクリックする。

clk_wiz_0 をダブルクリックする。
Reset Type を Active Low に変更する。
clk_out2 〜 clk_out5 を追加して、それぞれ周波数を設定した。
clk_out1 -> 100 MHz
clk_out2 -> 200 MHz
clk_out3 -> 300 MHz
clk_out4 -> 400 MHz
clk_out5 -> 600 MHz


xlconcat_0 をダブルクリックする。
Number of Ports を 1 に設定する。


並べ替え、下図のように配線を行った。

Validate Design アイコンをクリックして、デザインを検証する。
成功した。問題なかった。

proc_sys_reset_0 を 4 回コピー&ペーストして、5 個のコピーを作成した。

xlconcat_0 をコピー&ペーストして、 xlconcat_1 を生成した。

それらを下図の様に配線した。
zynq_ultra_ps_e_0 の pl_restn0 をすべての Processor System Reset の ext_rest_in に接続した。
clk_wiz_0 の locked をすべての Processor System Reset の dcm_locked に接続した。

Validate Design アイコンをクリックして、デザインを検証する。
成功した。問題なかったので、セーブした。

プラットフォームの作成
Vivado 2019.2 の Window メニューからPlatform Interfaces を選択する。
platform interfaces が開く。

Enable platform interfaces をクリックした。
すると、Vitis で使用できるインターフェースの一覧が表示される。

これはハイドされているので、まだ選択されていない。
Platform を選択すると、Platform Properties ウインドウでPlatform の情報を設定できる。
board を Ultra96V2 に変更した。

clk_wiz_0 の clk_out2 (200 MHz) をクリックして、Platform Interface Properties の General で Enable のチェックボックスをチェックする。(このクロックをデフォルトのクロックに設定する)

Platform Interface Properties の Options タブをクリックして、id を 0 にして、is_default チェックボックスをチェックする。

ダブルクリックか、項目を選択してEnable を選択することでも有効化できる。
zynq_ultra_ps_e_0 のインターフェースの内で、 pl_clk0, S_AXI_ACP_FPD, and S_AXI_LPD を除くインターフェースを有効にする。
clk_out2 以外のクロックも有効化した。

xlconcat_0 の In0 〜 In7 を有効にする。

xlconcat_1 の In0 〜 In7 を有効にする。

Tcl Console で output type properties を設定する。

set_property platform.design_intent.embedded true [current_project]
set_property platform.design_intent.server_managed false [current_project]
set_property platform.design_intent.external_host false [current_project]
set_property platform.design_intent.datacenter false [current_project]
set_property platform.default_output_type "sd_card" [current_project]




Design Sources の下の ultra96v2_min2 ブロックデザインを右クリックし、右クリックメニューからCreate HDL Wrapper... をクリックする。

Create HDL Wrapper ダイアログが表示され、OKボタンをクリックすると、ultra96v2_min2_wrapper.v が生成された。

Flow Navigator 上でGenerate Bitstream をクリックしてビットストリームの生成を行う。

2つほどダイアログが出るが、OKボタンをクリックする。

時間が経過してから、Bitstream Generation Completed ダイアログが表示される。

Cancel ボタンをクリックする。

Tcl Console で、XSA ファイルを出力する。
(注:XSAファイルの名前が重要です。ハードウェア・コンポーネント(XSAファイル)とソフトウェア・コンポーネント(SPFMファイル)の名前を一致させる必要があります)(アクセレーション・プラットフォームとVitisに認識させるにはハードとソフトの名前の一致が重要な要件のようです)
cd /home/masaaki/HDL/Ultra96/Vitis_platform/2019.2/ultra96v2_min2/
write_hw_platform -include_bit ultra96v2_min2.xsa


ultra96v2_min2.xsa が生成されていた。

ultra96v2_min2.xsa を検証した。
validate_hw_platform ./ultra96v2_min2.xsa

これで、ハードウェア・コンポーネント編は終了。

参考文献
(1). Vitis Unified Software Development Platform Documentation, Embedded Processor Platform Development, Creating the Hardware Component
(2). SDx のUltra96-V2 用プラットフォームを作る1(PetaLinux 2018.3 のインストール、Vivado プロジェクト作成)
(3). SDx のUltra96-V2 用プラットフォームを作る2(ブロックデザインの作成)
(4). SDx のUltra96-V2 用プラットフォームを作る2(Platform Hardware Interfacesの宣言)
(5). SDx のUltra96-V2 用プラットフォームを作る3(ビットストリームの生成)
  1. 2019年11月28日 05:22 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

HDLab で”FPGAの部屋 プレゼンツ 「 HLSハンズオンセミナー基礎編」”をやります

HDLab で”FPGAの部屋 プレゼンツ 「 HLSハンズオンセミナー基礎編」”をやります。

大学内部では院生対象にVivado HLS のセミナをしていたのですが、それを元に全面リニューアルして、一般の方を対象にHDLabさんでやることになりました。

最初に、Zynq の説明とAXI4 インターフェースの概要、Vivado HLS の概要を説明します。

次からは私と一緒にハンズオンをします。簡単な例でVivado HLS のツールのやり方を覚えます。基礎編です。

Vivado HLS の基礎的なサンプル
AXI4 Lite Slave 編
AXI4 Master 編
AXI4 Stream 編


一緒にハンズオンをしながら、Vivado HLSの実装方法をその都度説明していきます。
「Vivado HLS の基礎的なサンプル」と「AXI4 Lite Slave 編」でも実習がありますが、これは私と一緒に実装します。
AXI4 Master 編では、基礎編ながら、コードの変更やプラグマを追加することで3段階に性能を向上させます。

AXI4 Steram 編では演習があります。今度は自分でVivado HLS + Vivado で実装してみます。丁寧にテキストを書いてあるので、簡単に実装できます。

Vivado HLS で回路を作ると、スケジューリングはツールにおまかせなので、バグが少なくなります(DSF2019 での森岡さんのお言葉を一部パクりました)。ぜひ、便利な高位合成ツールの使い方を勉強してみませんか?
ご参加をお待ちしております。
(ステマ、宣伝でした。)
  1. 2019年11月27日 05:23 |
  2. Vivado HLS
  3. | トラックバック:0
  4. | コメント:0

ZYBO Z7-20 用のVitis アクセラレーション・プラットフォームを作成した

フィクスターズさんのブログでも紹介されているが、私もZYBO Z7-20 の Vitis アクセラレーション・プラットフォームを作成した。

フィクスターズさんのブログは、”Zybo+VitisでSDSoC相当の高位合成やってみた”で、私のやっていないVitis GUI でのアクセラレーション・プラットフォームを使ったアプリケーション・プロジェクトを作成して実験しているので、あとでやってみたいと思う。今回は、ZYBO Z7-20 のVitis アクセラレーション・プラットフォームについて紹介する。

最初にVivado のハードウェア・プラットフォームを紹介する。プロジェクト名は zybo_z7_20_min とした。

zybo_z7_20_min ブロックデザインを示す。

Clock Wizard のクロックの設定を示す。

clk_out3 の 100 MHz クロックをデフォルトとして、id = 0 に設定してある。

Platform の設定を示す。これだけのポート、クロック、IRQ をイネーブルしてある。IRQ は使わないのかも知れない?

zybo_z7_20_min.xsa ファイルを出力している。

PetaLinux のビルドは Ultra96-V2 とほとんど同じ方法でビルドした。ただし、linux.bif や system-user.dtsi の記述はZYBO Z7-20 用に変更している。これは後で詳しく書きたい。

ZYBO Z7-20 のVitis アクセラレーション・プラットフォームの zybo_z7_20_min を置いたので、試して欲しい。
zybo_z7_20_min を試すための Root File System の cortexa9t2hf-neon-xilinx-linux-gnueabi を置いておいた。
どちらも無保証なので、自分の責任で使って欲しい。

使い方を示す。
ダウンロードした ZYBO Z7-20 用 Vitis アクセラレーション・プラットフォーム(zybo_z7_20_min.zip)を解凍する。
解凍したzybo_z7_20_min ディレクトリをVitis インストール・ディレクトリの Vitis/2019.2/platforms に移動する。

Vitis と XRT と PetaLinux(これは要らないかも知れないが。。。)の環境を設定する。つまり各ツールのインストール・フォルダの settings**.sh (XRT は setup.sh だった。確か)を source コマンドで起動する。
そう、つまりこの 3 点セットをインストールする必要がある。私はAlveo U200 のXRT を使用している。

適当なディレクトリに Xilinx/Vitis_Accel_Examples の hello_world サンプルを git clone する。
git clone https://github.com/Xilinx/Vitis_Accel_Examples.git

Vitis_Accel_Examples/hello_world/ に入って、make する。
cd Vitis_Accel_Examples/hello_world/
make all TARGET=hw DEVICE=zybo_z7_20_min HOST_ARCH=aarch32 SYSROOT=Vitis/platfoms の絶対パス/zybo_z7_20_min/sw/zybo_z7_20_min/linux_domain/sysroot/cortexa9t2hf-neon-xilinx-linux-gnueabi/

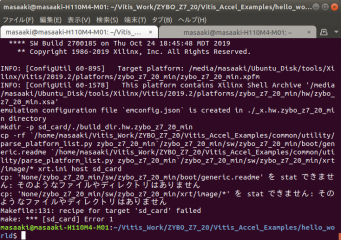

cp のエラーで止まってしまう。

hello_world ディレクトリの Makefile の cp の行をコメントアウトする。

もう一度 make する。
make all TARGET=hw DEVICE=zybo_z7_20_min HOST_ARCH=aarch32 SYSROOT=Vitis/platfoms の絶対パス/zybo_z7_20_min/sw/zybo_z7_20_min/linux_domain/sysroot/cortexa9t2hf-neon-xilinx-linux-gnueabi/

hello_world/build_dir.hw.zybo_z7_20_min/sd_card ディレクトリの image.ub をコピーする。

hello_world/sd_card ディレクトリにペーストした。

hello_world/sd_card ディレクトリの内容をMicroSD カードの第1パーティションに書き込む。

ダウンロードした cortexa9t2hf-neon-xilinx-linux-gnueabi.zip を展開して、 Micro SD カードの第2パーティションに書き込む。(注:Vitis アクセレーション・プラットフォーム内の cortexa9t2hf-neon-xilinx-linux-gnueabi ディレクトリの内容を書き込むとLinux がブートしないようです。必ずダウンロードして展開した cortexa9t2hf-neon-xilinx-linux-gnueabi の内容を書き込む必要があるようです)

Micro SDカードをZYBO Z7-20 に挿入して、電源ON するとLinux が起動するはず。
下の画面はgtkterm の画面で、ZYBO Z7-20 とシリアル接続しています。
root ノーパスでログインした。

zocl ドライバを insmod でロードした。
insmod /lib/modules/4.19.0-xilinx-v2019.2/extra/zocl.ko

次に第1パーティションに行って、hello_world サンプルを実行した。
cd /run/media/mmcblk0p1/
export XILINX_XRT=/usr
./init.sh


Device[0]: program successful!
TEST PASSED


と表示されているはずだ。

最後にリブートから hello_world サンプルを実行するまでの表示を貼っておく。

U-Boot 2019.01 (Nov 25 2019 - 04:39:59 +0000) Xilinx Zynq ZC702

CPU:   Zynq 7z020
Silicon: v3.1
DRAM:  ECC disabled 1 GiB
MMC:   mmc@e0100000: 0
Loading Environment from SPI Flash... SF: Detected s25fl128s_64k with page size 256 Bytes, erase size 64 KiB, total 16 MiB
*** Warning - bad CRC, using default environment

In:    serial@e0001000
Out:   serial@e0001000
Err:   serial@e0001000
Net:   ZYNQ GEM: e000b000, phyaddr ffffffff, interface rgmii-id
eth0: ethernet@e000b000
U-BOOT for zybo_z7_20_min

ethernet@e000b000 Waiting for PHY auto negotiation to complete......... TIMEOUT !
Hit any key to stop autoboot:  0
Device: mmc@e0100000
Manufacturer ID: 9f
OEM: 5449
Name: SPCCBus Speed: 25000000
Mode : SD Legacy
Rd Block Len: 512
SD version 3.0
High Capacity: Yes
Capacity: 14.6 GiB
Bus Width: 4-bit
Erase Group Size: 512 Bytes
4124340 bytes read in 360 ms (10.9 MiB/s)
## Loading kernel from FIT Image at 10000000 ...
   Using 'conf@system-top.dtb' configuration
   Verifying Hash Integrity ... OK
   Trying 'kernel@1' kernel subimage
     Description:  Linux kernel
     Type:         Kernel Image
     Compression:  uncompressed
     Data Start:   0x100000f4
     Data Size:    4108384 Bytes = 3.9 MiB
     Architecture: ARM
     OS:           Linux
     Load Address: 0x00008000
     Entry Point:  0x00008000
     Hash algo:    sha1
     Hash value:   4be0ff978b7eac351ee07468445ce106499d57b3
   Verifying Hash Integrity ... sha1+ OK
## Loading fdt from FIT Image at 10000000 ...
   Using 'conf@system-top.dtb' configuration
   Verifying Hash Integrity ... OK
   Trying 'fdt@system-top.dtb' fdt subimage
     Description:  Flattened Device Tree blob
     Type:         Flat Device Tree
     Compression:  uncompressed
     Data Start:   0x103eb254
     Data Size:    14061 Bytes = 13.7 KiB
     Architecture: ARM
     Hash algo:    sha1
     Hash value:   a12b86da0bc898497d48a5922cc1004d39ccb195
   Verifying Hash Integrity ... sha1+ OK
   Booting using the fdt blob at 0x103eb254
   Loading Kernel Image ... OK
   Loading Device Tree to 07ff9000, end 07fff6ec ... OK

Starting kernel ...

Booting Linux on physical CPU 0x0
Linux version 4.19.0-xilinx-v2019.2 (oe-user@oe-host) (gcc version 8.2.0 (GCC)) #1 SMP PREEMPT Mon Nov 25 04:37:41 UTC 2019
CPU: ARMv7 Processor [413fc090] revision 0 (ARMv7), cr=18c5387d
CPU: PIPT / VIPT nonaliasing data cache, VIPT aliasing instruction cache
OF: fdt: Machine model: xlnx,zynq-7000
earlycon: cdns0 at MMIO 0xe0001000 (options '115200n8')
bootconsole [cdns0] enabled
Memory policy: Data cache writealloc
cma: Reserved 256 MiB at 0x30000000
random: get_random_bytes called from start_kernel+0x80/0x3c4 with crng_init=0
percpu: Embedded 16 pages/cpu @(ptrval) s34956 r8192 d22388 u65536
Built 1 zonelists, mobility grouping on.  Total pages: 260608
Kernel command line: console=ttyPS0,115200 earlycon root=/dev/mmcblk0p2 rw rootwait
Dentry cache hash table entries: 131072 (order: 7, 524288 bytes)
Inode-cache hash table entries: 65536 (order: 6, 262144 bytes)
Memory: 767092K/1048576K available (6144K kernel code, 202K rwdata, 1596K rodata, 1024K init, 246K bss, 19340K reserved, 262144K cma-reserved, 0K highmem)
Virtual kernel memory layout:
    vector  : 0xffff0000 - 0xffff1000   (   4 kB)
    fixmap  : 0xffc00000 - 0xfff00000   (3072 kB)
    vmalloc : 0xf0800000 - 0xff800000   ( 240 MB)
    lowmem  : 0xc0000000 - 0xf0000000   ( 768 MB)
    pkmap   : 0xbfe00000 - 0xc0000000   (   2 MB)
    modules : 0xbf000000 - 0xbfe00000   (  14 MB)
      .text : 0x(ptrval) - 0x(ptrval)   (7136 kB)
      .init : 0x(ptrval) - 0x(ptrval)   (1024 kB)
      .data : 0x(ptrval) - 0x(ptrval)   ( 203 kB)
       .bss : 0x(ptrval) - 0x(ptrval)   ( 247 kB)
rcu: Preemptible hierarchical RCU implementation.
rcu:  RCU restricting CPUs from NR_CPUS=4 to nr_cpu_ids=2.
 Tasks RCU enabled.
rcu: Adjusting geometry for rcu_fanout_leaf=16, nr_cpu_ids=2
NR_IRQS: 16, nr_irqs: 16, preallocated irqs: 16
efuse mapped to (ptrval)
slcr mapped to (ptrval)
L2C: platform modifies aux control register: 0x72360000 -> 0x72760000
L2C: DT/platform modifies aux control register: 0x72360000 -> 0x72760000
L2C-310 erratum 769419 enabled
L2C-310 enabling early BRESP for Cortex-A9
L2C-310 full line of zeros enabled for Cortex-A9
L2C-310 ID prefetch enabled, offset 1 lines
L2C-310 dynamic clock gating enabled, standby mode enabled
L2C-310 cache controller enabled, 8 ways, 512 kB
L2C-310: CACHE_ID 0x410000c8, AUX_CTRL 0x76760001
zynq_clock_init: clkc starts at (ptrval)
Zynq clock init
sched_clock: 64 bits at 333MHz, resolution 3ns, wraps every 4398046511103ns
clocksource: arm_global_timer: mask: 0xffffffffffffffff max_cycles: 0x4ce07af025, max_idle_ns: 440795209040 ns
Switching to timer-based delay loop, resolution 3ns
clocksource: ttc_clocksource: mask: 0xffff max_cycles: 0xffff, max_idle_ns: 537538477 ns
timer #0 at (ptrval), irq=17
Console: colour dummy device 80x30
Calibrating delay loop (skipped), value calculated using timer frequency.. 666.66 BogoMIPS (lpj=3333333)
pid_max: default: 32768 minimum: 301
Mount-cache hash table entries: 2048 (order: 1, 8192 bytes)
Mountpoint-cache hash table entries: 2048 (order: 1, 8192 bytes)
CPU: Testing write buffer coherency: ok
CPU0: Spectre v2: using BPIALL workaround
CPU0: thread -1, cpu 0, socket 0, mpidr 80000000
Setting up static identity map for 0x100000 - 0x100060
rcu: Hierarchical SRCU implementation.
smp: Bringing up secondary CPUs ...
CPU1: thread -1, cpu 1, socket 0, mpidr 80000001
CPU1: Spectre v2: using BPIALL workaround
smp: Brought up 1 node, 2 CPUs
SMP: Total of 2 processors activated (1333.33 BogoMIPS).
CPU: All CPU(s) started in SVC mode.
devtmpfs: initialized
VFP support v0.3: implementor 41 architecture 3 part 30 variant 9 rev 4
clocksource: jiffies: mask: 0xffffffff max_cycles: 0xffffffff, max_idle_ns: 19112604462750000 ns
futex hash table entries: 512 (order: 3, 32768 bytes)
pinctrl core: initialized pinctrl subsystem
NET: Registered protocol family 16
DMA: preallocated 256 KiB pool for atomic coherent allocations
hw-breakpoint: found 5 (+1 reserved) breakpoint and 1 watchpoint registers.
hw-breakpoint: maximum watchpoint size is 4 bytes.
zynq-ocm f800c000.ocmc: ZYNQ OCM pool: 256 KiB @ 0x(ptrval)
zynq-pinctrl 700.pinctrl: zynq pinctrl initialized
e0001000.serial: ttyPS0 at MMIO 0xe0001000 (irq = 25, base_baud = 6249999) is a xuartps
console [ttyPS0] enabled
console [ttyPS0] enabled
bootconsole [cdns0] disabled
bootconsole [cdns0] disabled
vgaarb: loaded
SCSI subsystem initialized
usbcore: registered new interface driver usbfs
usbcore: registered new interface driver hub
usbcore: registered new device driver usb
media: Linux media interface: v0.10
videodev: Linux video capture interface: v2.00
pps_core: LinuxPPS API ver. 1 registered
pps_core: Software ver. 5.3.6 - Copyright 2005-2007 Rodolfo Giometti <giometti@linux.it>
PTP clock support registered
EDAC MC: Ver: 3.0.0
FPGA manager framework
Advanced Linux Sound Architecture Driver Initialized.
clocksource: Switched to clocksource arm_global_timer
NET: Registered protocol family 2
tcp_listen_portaddr_hash hash table entries: 512 (order: 0, 6144 bytes)
TCP established hash table entries: 8192 (order: 3, 32768 bytes)
TCP bind hash table entries: 8192 (order: 4, 65536 bytes)
TCP: Hash tables configured (established 8192 bind 8192)
UDP hash table entries: 512 (order: 2, 16384 bytes)
UDP-Lite hash table entries: 512 (order: 2, 16384 bytes)
NET: Registered protocol family 1
RPC: Registered named UNIX socket transport module.
RPC: Registered udp transport module.
RPC: Registered tcp transport module.
RPC: Registered tcp NFSv4.1 backchannel transport module.
hw perfevents: no interrupt-affinity property for /pmu@f8891000, guessing.
hw perfevents: enabled with armv7_cortex_a9 PMU driver, 7 counters available
workingset: timestamp_bits=30 max_order=18 bucket_order=0
jffs2: version 2.2. (NAND) (SUMMARY)  © 2001-2006 Red Hat, Inc.
bounce: pool size: 64 pages
io scheduler noop registered
io scheduler deadline registered
io scheduler cfq registered (default)
io scheduler mq-deadline registered
io scheduler kyber registered
dma-pl330 f8003000.dmac: Loaded driver for PL330 DMAC-241330
dma-pl330 f8003000.dmac:  DBUFF-128x8bytes Num_Chans-8 Num_Peri-4 Num_Events-16
brd: module loaded
loop: module loaded
m25p80 spi0.0: found s25fl128s, expected n25q512a
m25p80 spi0.0: s25fl128s (16384 Kbytes)
4 fixed-partitions partitions found on MTD device spi0.0
Creating 4 MTD partitions on "spi0.0":
0x000000000000-0x000000500000 : "boot"
0x000000500000-0x000000520000 : "bootenv"
0x000000520000-0x000000fa0000 : "kernel"
0x000000fa0000-0x000001000000 : "spare"
libphy: Fixed MDIO Bus: probed
CAN device driver interface
libphy: MACB_mii_bus: probed
RTL8211E Gigabit Ethernet e000b000.ethernet-ffffffff:00: attached PHY driver [RTL8211E Gigabit Ethernet] (mii_bus:phy_addr=e000b000.ethernet-ffffffff:00, irq=POLL)
macb e000b000.ethernet eth0: Cadence GEM rev 0x00020118 at 0xe000b000 irq 27 (00:0a:35:00:1e:53)
e1000e: Intel(R) PRO/1000 Network Driver - 3.2.6-k
e1000e: Copyright(c) 1999 - 2015 Intel Corporation.
ehci_hcd: USB 2.0 'Enhanced' Host Controller (EHCI) Driver
ehci-pci: EHCI PCI platform driver
usbcore: registered new interface driver usb-storage
i2c /dev entries driver
cdns-wdt f8005000.watchdog: Xilinx Watchdog Timer with timeout 10s
EDAC MC: ECC not enabled
sdhci: Secure Digital Host Controller Interface driver
sdhci: Copyright(c) Pierre Ossman
sdhci-pltfm: SDHCI platform and OF driver helper
mmc0: SDHCI controller on e0100000.mmc [e0100000.mmc] using ADMA
ledtrig-cpu: registered to indicate activity on CPUs
usbcore: registered new interface driver usbhid
usbhid: USB HID core driver
xlnk xlnk: Major 244
xlnk xlnk: xlnk driver loaded
xlnk xlnk: xlnk_pdev is not null
fpga_manager fpga0: Xilinx Zynq FPGA Manager registered
NET: Registered protocol family 10
Segment Routing with IPv6
sit: IPv6, IPv4 and MPLS over IPv4 tunneling driver
NET: Registered protocol family 17
can: controller area network core (rev 20170425 abi 9)
NET: Registered protocol family 29
can: raw protocol (rev 20170425)
can: broadcast manager protocol (rev 20170425 t)
can: netlink gateway (rev 20170425) max_hops=1
Registering SWP/SWPB emulation handler
of-fpga-region fpga-full: FPGA Region probed
hctosys: unable to open rtc device (rtc0)
of_cfs_init
of_cfs_init: OK
ALSA device list:
  No soundcards found.
Waiting for root device /dev/mmcblk0p2...
mmc0: Problem switching card into high-speed mode!
mmc0: new SDHC card at address 0001
mmcblk0: mmc0:0001 SPCC 14.6 GiB
 mmcblk0: p1 p2
EXT4-fs (mmcblk0p2): mounted filesystem with ordered data mode. Opts: (null)
VFS: Mounted root (ext4 filesystem) on device 179:2.
devtmpfs: mounted
Freeing unused kernel memory: 1024K
Run /sbin/init as init process
INIT: version 2.88 booting
random: fast init done
Starting udev
udevd[732]: starting version 3.2.5
random: udevd: uninitialized urandom read (16 bytes read)
random: udevd: uninitialized urandom read (16 bytes read)
random: udevd: uninitialized urandom read (16 bytes read)
udevd[733]: starting eudev-3.2.5
FAT-fs (mmcblk0p1): Volume was not properly unmounted. Some data may be corrupt. Please run fsck.
EXT4-fs (mmcblk0p2): re-mounted. Opts: (null)
hwclock: can't open '/dev/misc/rtc': No such file or directory
Thu Jan  1 00:19:28 UTC 1970
hwclock: can't open '/dev/misc/rtc': No such file or directory
urandom_read: 2 callbacks suppressed
random: dd: uninitialized urandom read (512 bytes read)
INIT: Entering runlevel: 5
Configuring network interfaces... IPv6: ADDRCONF(NETDEV_UP): eth0: link is not ready
udhcpc: started, v1.29.2
udhcpc: sending discover
udhcpc: sending discover
udhcpc: sending discover
udhcpc: no lease, forking to background
done.
Starting system message bus: random: dbus-daemon: uninitialized urandom read (12 bytes read)
random: dbus-daemon: uninitialized urandom read (12 bytes read)
dbus.
Starting haveged: haveged: listening socket at 3
haveged: haveged starting up


Starting Dropbear SSH server: random: dropbear: uninitialized urandom read (32 bytes read)
dropbear.
hwclock: can't open '/dev/misc/rtc': No such file or directory
Starting internet superserver: inetd.
Starting syslogd/klogd: done
Starting tcf-agent: OK

PetaLinux 2019.2 zybo_z7_20_min /dev/ttyPS0

zybo_z7_20_min login: random: crng init done

PetaLinux 2019.2 zybo_z7_20_min /dev/ttyPS0

zybo_z7_20_min login: root
root@zybo_z7_20_min:~# insmod /lib/modules/4.19.0-xilinx-v2019.2/extra/zocl.ko
zocl: loading out-of-tree module taints kernel.
[drm] Probing for xlnx,zocl
[drm] PR Isolation addr 0x0
[drm] Initialized zocl 2018.2.1 20180313 for 80000000.zyxclmm_drm on minor 0
root@zybo_z7_20_min:~# cd /run/media/mmcblk0p1/
root@zybo_z7_20_min:/run/media/mmcblk0p1# export XILINX_XRT=/usr
root@zybo_z7_20_min:/run/media/mmcblk0p1# ./init.sh
[drm] Pid 1152 opened device
[drm] Pid 1152 closed device
[drm] Pid 1152 opened device
Found Platform
Platform Name: Xilinx
INFO: Reading ./build_dir.hw.zybo_z7_20_min/vadd.xclbin
Loading: './build_dir.hw.zybo_z7_20_min/vadd.xclbin'
Trying to program device[0]: edge
[drm] Finding IP_LAYOUT section header
[drm] Section IP_LAYOUT details:
[drm]   offset = 0x3dbf28
[drm]   size = 0x58
[drm] Finding DEBUG_IP_LAYOUT section header
[drm] AXLF section DEBUG_IP_LAYOUT header not found
[drm] Finding CONNECTIVITY section header
[drm] Section CONNECTIVITY details:
[drm]   offset = 0x3dbf80
[drm]   size = 0x28
[drm] Finding MEM_TOPOLOGY section header
[drm] Section MEM_TOPOLOGY details:
[drm]   offset = 0x3dbe58
[drm]   size = 0xd0
[drm] No ERT scheduler on MPSoC, using KDS
[drm] Fail to install CU 0 interrupt handler: -22. Fall back to polling mode.
[drm] scheduler config ert(0)
[drm]   cus(1)
[drm]   slots(16)
[drm]   num_cu_masks(1)
[drm]   cu_shift(16)
[drm]   cu_base(0x40000000)
Device[0]: program successful!
TEST PASSED
[drm]   polling(1)
[drm] zocl_free_userptr_bo: obj 0x3c156f65
[drm] zocl_free_userptr_bo: obj 0x8b19c77d
[drm] zocl_free_userptr_bo: obj 0x8f0540b9
[drm] Pid 1152 closed device
root@zybo_z7_20_min:/run/media/mmcblk0p1#

  1. 2019年11月26日 05:27 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

Vitis_Accel_Examples を Ultra96V2 のプラットフォームでやってみる2(array_partition 2)

Vitis_Accel_Examples を Ultra96V2 のプラットフォームでやってみる1(array_partition)”の続き。

前回は、Vitis_Accel_Examples の hello_world 以外のサンプルを Ultra96V2 のプラットフォームでやってみようということで、ccp_kernels/array_patition を Ultra96V2 のVitis アクセラレーション・プラットフォームでやってみた。今回は、array_partition をVivado や Vivado HLS のプロジェクトを見ながら詳しく見ていこう。

array_partition には、アクセラレーション・カーネルが 2 つ存在する matmul.cpp と matmul_partition.cpp だ。

matmul.cpp と matmul_partition.cpp の記述を比べてみると、 matmul_partition.cpp に array_partition の指示子が追加され、そして、ラベルの名前だけが異なることが分かる。
matmul_partition.cpp の方が pipeline 指示子の指定を実行できるように、配列をバラバラにしてデータのポート数を稼いでいることが分かる。つまりチューニングの度合いが違うのだ。

ここで、Vivado プロジェクトを見てみよう。

ブロックデザインを見ると、matmul と matmul_partition が IP として挿入されている。

Address Editor 画面を示す。

次に Vivado HLS プロジェクトを見ていこう。当然ながら、matmul と matmul_partition の 2 つのプロジェクトがある。
matmul プロジェクトを示す。

matmul_partition プロジェクトを示す。

matmul プロジェクトの C コードの合成結果を示す。

Latency は 28.45 us かかっている。原因は、nopart1_nopart2 Loop で Initiation Interval の achieved が 8 だったからだ、target は 1 になっている。

matmul_partition プロジェクトの C コードの合成結果を示す。

こちらの Latency は 10.52 us となっている。matmul に比べて約 2.7 倍速くなっている。
リソース使用量はBRAM は matmul の 7 個から 3 個に減っている。FF と LUT は増えている。

前回の結果を見てみよう。
| matmul: | 927760 | ( ns )
| matmul: partition | 134180 |
これだと性能差は 6.91 倍になっている。Vivado HLS の結果と違うのはなぜだろうか?
  1. 2019年11月25日 05:05 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

Vitis_Accel_Examples を Ultra96V2 のプラットフォームでやってみる1(array_partition)

Vitis_Accel_Examples の hello_world 以外のサンプルを Ultra96V2 のプラットフォームでやってみようと思う。
array_patition を Ultra96V2 のVitis アクセラレーション・プラットフォームでやってみよう。

最初に、 Vitis_Accel_Examples/cpp_kernels/array_partition ディレクトリに入って、make を行った。
make all TARGET=hw DEVICE=ultra96v2_min HOST_ARCH=aarch64 SYSROOT=/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux/


ログを示す。

masaaki@masaaki-H110M4-M01:~/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition$ make all TARGET=hw DEVICE=ultra96v2_min HOST_ARCH=aarch64 SYSROOT=/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux/
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/gnu/aarch64/lin/aarch64-linux/bin/aarch64-linux-gnu-g++ -I../..//common/includes/xcl2 -I/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux//usr//include/xrt -I/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vivado/2019.2/include -Wall -O0 -g -std=c++11 -fmessage-length=0 ../..//common/includes/xcl2/xcl2.cpp src/host.cpp  -o 'array_partition'  -L/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux//usr//lib -lOpenCL -lpthread  -lrt -lstdc++  --sysroot=/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux/
mkdir -p ./_x.hw.ultra96v2_min
v++ -t hw --platform ultra96v2_min --save-temps  --temp_dir ./_x.hw.ultra96v2_min -c -k matmul -I'src' -o'_x.hw.ultra96v2_min/matmul.xo' 'src/matmul.cpp'
Option Map File Used: '/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/data/vitis/vpp/optMap.xml'

****** v++ v2019.2 (64-bit)
  **** SW Build 2700185 on Thu Oct 24 18:45:48 MDT 2019
    ** Copyright 1986-2019 Xilinx, Inc. All Rights Reserved.

INFO: [v++ 60-1306] Additional information associated with this v++ compile can be found at:
 Reports: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/_x.hw.ultra96v2_min/reports/matmul
 Log files: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/_x.hw.ultra96v2_min/logs/matmul
Running Dispatch Server on port:33265
INFO: [v++ 60-1548] Creating build summary session with primary output /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/_x.hw.ultra96v2_min/matmul.xo.compile_summary, at Sat Nov 23 07:53:02 2019
INFO: [v++ 60-1316] Initiating connection to rulecheck server, at Sat Nov 23 07:53:02 2019
Running Rule Check Server on port:46729
INFO: [v++ 60-1315] Creating rulecheck session with output '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/_x.hw.ultra96v2_min/reports/matmul/v++_compile_matmul_guidance.html', at Sat Nov 23 07:53:03 2019
INFO: [v++ 60-895]   Target platform: /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/ultra96v2_min.xpfm
INFO: [v++ 60-1578]   This platform contains Xilinx Shell Archive '/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/hw/ultra96v2_min.xsa'
INFO: [v++ 60-585] Compiling for hardware target
INFO: [v++ 60-423]   Target device: ultra96v2_min
INFO: [v++ 60-242] Creating kernel: 'matmul'

===>The following messages were generated while  performing high-level synthesis for kernel: matmul Log file: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/_x.hw.ultra96v2_min/matmul/matmul/vivado_hls.log :
INFO: [v++ 204-61] Option 'relax_ii_for_timing' is enabled, will increase II to preserve clock frequency constraints.
INFO: [v++ 204-61] Pipelining loop 'readA'.
INFO: [v++ 204-61] Pipelining result : Target II = 1, Final II = 1, Depth = 3.
INFO: [v++ 204-61] Pipelining loop 'readB'.
INFO: [v++ 204-61] Pipelining result : Target II = 1, Final II = 1, Depth = 3.
INFO: [v++ 204-61] Pipelining loop 'nopart1_nopart2'.
WARNING: [v++ 204-69] Unable to schedule 'load' operation ('B_load_2', /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/src/matmul.cpp:99) on array 'B', /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/src/matmul.cpp:59 due to limited memory ports. Please consider using a memory core with more ports or partitioning the array 'B'.
INFO: [v++ 204-61] Pipelining result : Target II = 1, Final II = 8, Depth = 10.
INFO: [v++ 204-61] Pipelining loop 'writeC'.
INFO: [v++ 204-61] Pipelining result : Target II = 1, Final II = 1, Depth = 3.
INFO: [v++ 200-790] **** Loop Constraint Status: All loop constraints were NOT satisfied.
INFO: [v++ 200-789] **** Estimated Fmax: 136.99 MHz
INFO: [v++ 60-594] Finished kernel compilation
INFO: [v++ 60-244] Generating system estimate report...
INFO: [v++ 60-1092] Generated system estimate report: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/_x.hw.ultra96v2_min/reports/matmul/system_estimate_matmul.xtxt
INFO: [v++ 60-586] Created _x.hw.ultra96v2_min/matmul.xo
INFO: [v++ 60-791] Total elapsed time: 0h 0m 31s
mkdir -p ./_x.hw.ultra96v2_min
v++ -t hw --platform ultra96v2_min --save-temps  --temp_dir ./_x.hw.ultra96v2_min -c -k matmul_partition -I'src' -o'_x.hw.ultra96v2_min/matmul_partition.xo' 'src/matmul_partition.cpp'
Option Map File Used: '/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/data/vitis/vpp/optMap.xml'

****** v++ v2019.2 (64-bit)
  **** SW Build 2700185 on Thu Oct 24 18:45:48 MDT 2019
    ** Copyright 1986-2019 Xilinx, Inc. All Rights Reserved.

INFO: [v++ 60-1306] Additional information associated with this v++ compile can be found at:
 Reports: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/_x.hw.ultra96v2_min/reports/matmul_partition
 Log files: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/_x.hw.ultra96v2_min/logs/matmul_partition
Running Dispatch Server on port:34733
INFO: [v++ 60-1548] Creating build summary session with primary output /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/_x.hw.ultra96v2_min/matmul_partition.xo.compile_summary, at Sat Nov 23 07:53:36 2019
INFO: [v++ 60-1316] Initiating connection to rulecheck server, at Sat Nov 23 07:53:36 2019
Running Rule Check Server on port:37765
INFO: [v++ 60-1315] Creating rulecheck session with output '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/_x.hw.ultra96v2_min/reports/matmul_partition/v++_compile_matmul_partition_guidance.html', at Sat Nov 23 07:53:37 2019
INFO: [v++ 60-895]   Target platform: /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/ultra96v2_min.xpfm
INFO: [v++ 60-1578]   This platform contains Xilinx Shell Archive '/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/hw/ultra96v2_min.xsa'
INFO: [v++ 60-585] Compiling for hardware target
INFO: [v++ 60-423]   Target device: ultra96v2_min
INFO: [v++ 60-242] Creating kernel: 'matmul_partition'

===>The following messages were generated while  performing high-level synthesis for kernel: matmul_partition Log file: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/_x.hw.ultra96v2_min/matmul_partition/matmul_partition/vivado_hls.log :
INFO: [v++ 204-61] Option 'relax_ii_for_timing' is enabled, will increase II to preserve clock frequency constraints.
INFO: [v++ 204-61] Pipelining loop 'read_A'.
INFO: [v++ 204-61] Pipelining result : Target II = 1, Final II = 1, Depth = 3.
INFO: [v++ 204-61] Pipelining loop 'read_B'.
INFO: [v++ 204-61] Pipelining result : Target II = 1, Final II = 1, Depth = 3.
INFO: [v++ 204-61] Pipelining loop 'arraypart1_arraypart2'.
INFO: [v++ 204-61] Pipelining result : Target II = 1, Final II = 1, Depth = 2.
INFO: [v++ 204-61] Pipelining loop 'writeC'.
INFO: [v++ 204-61] Pipelining result : Target II = 1, Final II = 1, Depth = 3.
INFO: [v++ 200-790] **** Loop Constraint Status: All loop constraints were satisfied.
INFO: [v++ 200-789] **** Estimated Fmax: 136.99 MHz
INFO: [v++ 60-594] Finished kernel compilation
INFO: [v++ 60-244] Generating system estimate report...
INFO: [v++ 60-1092] Generated system estimate report: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/_x.hw.ultra96v2_min/reports/matmul_partition/system_estimate_matmul_partition.xtxt
INFO: [v++ 60-586] Created _x.hw.ultra96v2_min/matmul_partition.xo
INFO: [v++ 60-791] Total elapsed time: 0h 0m 31s
mkdir -p ./build_dir.hw.ultra96v2_min
v++ -t hw --platform ultra96v2_min --save-temps  --temp_dir ./build_dir.hw.ultra96v2_min -l  -o'build_dir.hw.ultra96v2_min/matmul.xclbin' _x.hw.ultra96v2_min/matmul.xo _x.hw.ultra96v2_min/matmul_partition.xo
Option Map File Used: '/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/data/vitis/vpp/optMap.xml'

****** v++ v2019.2 (64-bit)
  **** SW Build 2700185 on Thu Oct 24 18:45:48 MDT 2019
    ** Copyright 1986-2019 Xilinx, Inc. All Rights Reserved.

INFO: [v++ 60-1306] Additional information associated with this v++ link can be found at:
 Reports: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/reports/link
 Log files: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/logs/link
Running Dispatch Server on port:37971
INFO: [v++ 60-1548] Creating build summary session with primary output /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/matmul.xclbin.link_summary, at Sat Nov 23 07:54:09 2019
INFO: [v++ 60-1316] Initiating connection to rulecheck server, at Sat Nov 23 07:54:09 2019
Running Rule Check Server on port:35129
INFO: [v++ 60-1315] Creating rulecheck session with output '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/reports/link/v++_link_matmul_guidance.html', at Sat Nov 23 07:54:10 2019
INFO: [v++ 60-895]   Target platform: /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/ultra96v2_min.xpfm
INFO: [v++ 60-1578]   This platform contains Xilinx Shell Archive '/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/hw/ultra96v2_min.xsa'
INFO: [v++ 60-629] Linking for hardware target
INFO: [v++ 60-423]   Target device: ultra96v2_min
INFO: [v++ 60-1332] Run 'run_link' status: Not started
INFO: [v++ 60-1443] [07:54:10] Run run_link: Step system_link: Started
INFO: [v++ 60-1453] Command Line: system_link --xo /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/_x.hw.ultra96v2_min/matmul.xo --xo /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/_x.hw.ultra96v2_min/matmul_partition.xo -keep --xpfm /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/ultra96v2_min.xpfm --target hw --output_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int --temp_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/sys_link
INFO: [v++ 60-1454] Run Directory: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/run_link
INFO: [SYSTEM_LINK 82-76] Reading emulation BD and HPFM information
INFO: [SYSTEM_LINK 60-1316] Initiating connection to rulecheck server, at Sat Nov 23 07:54:11 2019
INFO: [SYSTEM_LINK 82-70] Extracting xo v3 file /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/_x.hw.ultra96v2_min/matmul.xo
INFO: [KernelCheck 83-118] 'matmul' kernel.xml and component.xml caseness discrepency is being corrected, S_AXI_CONTROL is being replaced by s_axi_control
INFO: [KernelCheck 83-118] 'in1' kernel.xml and component.xml caseness discrepency is being corrected, S_AXI_CONTROL is being replaced by s_axi_control
INFO: [KernelCheck 83-118] 'in2' kernel.xml and component.xml caseness discrepency is being corrected, S_AXI_CONTROL is being replaced by s_axi_control
INFO: [KernelCheck 83-118] 'out_r' kernel.xml and component.xml caseness discrepency is being corrected, S_AXI_CONTROL is being replaced by s_axi_control
INFO: [KernelCheck 83-118] 'size' kernel.xml and component.xml caseness discrepency is being corrected, S_AXI_CONTROL is being replaced by s_axi_control
INFO: [SYSTEM_LINK 82-70] Extracting xo v3 file /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/_x.hw.ultra96v2_min/matmul_partition.xo
INFO: [KernelCheck 83-118] 'matmul_partition' kernel.xml and component.xml caseness discrepency is being corrected, S_AXI_CONTROL is being replaced by s_axi_control
INFO: [KernelCheck 83-118] 'in1' kernel.xml and component.xml caseness discrepency is being corrected, S_AXI_CONTROL is being replaced by s_axi_control
INFO: [KernelCheck 83-118] 'in2' kernel.xml and component.xml caseness discrepency is being corrected, S_AXI_CONTROL is being replaced by s_axi_control
INFO: [KernelCheck 83-118] 'out_r' kernel.xml and component.xml caseness discrepency is being corrected, S_AXI_CONTROL is being replaced by s_axi_control
INFO: [KernelCheck 83-118] 'size' kernel.xml and component.xml caseness discrepency is being corrected, S_AXI_CONTROL is being replaced by s_axi_control
INFO: [SYSTEM_LINK 82-53] Creating IP database /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/sys_link/_sysl/.cdb/xd_ip_db.xml
INFO: [SYSTEM_LINK 82-38] [07:54:11] build_xd_ip_db started: /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/bin/build_xd_ip_db -ip_search 0  -sds-pf /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/sys_link/ultra96v2_min.hpfm -clkid 0 -ip /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/sys_link/iprepo/xilinx_com_hls_matmul_1_0,matmul -ip /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/sys_link/iprepo/xilinx_com_hls_matmul_partition_1_0,matmul_partition -o /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/sys_link/_sysl/.cdb/xd_ip_db.xml
INFO: [SYSTEM_LINK 82-37] [07:54:14] build_xd_ip_db finished successfully
Time (s): cpu = 00:00:03 ; elapsed = 00:00:03 . Memory (MB): peak = 296.438 ; gain = 0.000 ; free physical = 1937 ; free virtual = 38456
INFO: [SYSTEM_LINK 82-51] Create system connectivity graph
INFO: [SYSTEM_LINK 82-102] Applying explicit connections to the system connectivity graph: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/sys_link/cfgraph/cfgen_cfgraph.xml
INFO: [SYSTEM_LINK 82-38] [07:54:14] cfgen started: /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/bin/cfgen -dmclkid 0 -r /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/sys_link/_sysl/.cdb/xd_ip_db.xml -o /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/sys_link/cfgraph/cfgen_cfgraph.xml
INFO: [CFGEN 83-0] Kernel Specs:
INFO: [CFGEN 83-0]   kernel: matmul, num: 1  {matmul_1}
INFO: [CFGEN 83-0]   kernel: matmul_partition, num: 1  {matmul_partition_1}
INFO: [CFGEN 83-2226] Inferring mapping for argument matmul_1.in1 to HP
INFO: [CFGEN 83-2226] Inferring mapping for argument matmul_1.in2 to HP
INFO: [CFGEN 83-2226] Inferring mapping for argument matmul_1.out_r to HP
INFO: [CFGEN 83-2226] Inferring mapping for argument matmul_partition_1.in1 to HP
INFO: [CFGEN 83-2226] Inferring mapping for argument matmul_partition_1.in2 to HP
INFO: [CFGEN 83-2226] Inferring mapping for argument matmul_partition_1.out_r to HP
INFO: [SYSTEM_LINK 82-37] [07:54:15] cfgen finished successfully
Time (s): cpu = 00:00:00.26 ; elapsed = 00:00:00.28 . Memory (MB): peak = 296.438 ; gain = 0.000 ; free physical = 1937 ; free virtual = 38456
INFO: [SYSTEM_LINK 82-52] Create top-level block diagram
INFO: [SYSTEM_LINK 82-38] [07:54:15] cf2bd started: /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/bin/cf2bd  --linux --trace_buffer 1024 --input_file /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/sys_link/cfgraph/cfgen_cfgraph.xml --ip_db /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/sys_link/_sysl/.cdb/xd_ip_db.xml --cf_name dr --working_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/sys_link/_sysl/.xsd --temp_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/sys_link --output_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int
INFO: [CF2BD 82-31] Launching cf2xd: cf2xd -linux -trace-buffer 1024 -i /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/sys_link/cfgraph/cfgen_cfgraph.xml -r /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/sys_link/_sysl/.cdb/xd_ip_db.xml -o dr.xml
INFO: [CF2BD 82-28] cf2xd finished successfully
INFO: [CF2BD 82-31] Launching cf_xsd: cf_xsd -disable-address-gen -dn dr -dp /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/sys_link/_sysl/.xsd

rlwrap: warning: your $TERM is 'xterm-256color' but rlwrap couldn't find it in the terminfo database. Expect some problems.: Inappropriate ioctl for device
INFO: [CF2BD 82-28] cf_xsd finished successfully
INFO: [SYSTEM_LINK 82-37] [07:54:17] cf2bd finished successfully
Time (s): cpu = 00:00:02 ; elapsed = 00:00:02 . Memory (MB): peak = 296.438 ; gain = 0.000 ; free physical = 1930 ; free virtual = 38453
INFO: [v++ 60-1441] [07:54:17] Run run_link: Step system_link: Completed
Time (s): cpu = 00:00:06 ; elapsed = 00:00:07 . Memory (MB): peak = 677.902 ; gain = 0.000 ; free physical = 1948 ; free virtual = 38472
INFO: [v++ 60-1443] [07:54:17] Run run_link: Step cf2sw: Started
INFO: [v++ 60-1453] Command Line: cf2sw -sdsl /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/sdsl.dat -rtd /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/cf2sw.rtd -xclbin /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/xclbin_orig.xml -o /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/xclbin_orig.1.xml
INFO: [v++ 60-1454] Run Directory: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/run_link
INFO: [v++ 60-1441] [07:54:17] Run run_link: Step cf2sw: Completed
Time (s): cpu = 00:00:00.57 ; elapsed = 00:00:00.60 . Memory (MB): peak = 677.902 ; gain = 0.000 ; free physical = 1946 ; free virtual = 38470
INFO: [v++ 60-1443] [07:54:17] Run run_link: Step rtd2_system_diagram: Started
INFO: [v++ 60-1453] Command Line: rtd2SystemDiagram --rtdJsonFileName /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/cf2sw.rtd --diagramJsonFileName /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/systemDiagramModel.json --platformFilePath /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/ultra96v2_min.xpfm --generatedByName v++ --generatedByVersion 2019.2 --generatedByChangeList 2700185 --generatedByTimeStamp Thu Oct 24 18:45:48 MDT 2019 --generatedByOptions /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/bin/unwrapped/lnx64.o/v++ -t hw --platform ultra96v2_min --save-temps --temp_dir ./build_dir.hw.ultra96v2_min -l -obuild_dir.hw.ultra96v2_min/matmul.xclbin _x.hw.ultra96v2_min/matmul.xo _x.hw.ultra96v2_min/matmul_partition.xo  --generatedByXclbinName matmul --kernelInfoDataFileName /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/kernel_info.dat
INFO: [v++ 60-1454] Run Directory: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/run_link
WARNING: [v++ 82-164] Unable to populate user region instance path.  The platform file does not contain a hardwarePlatform.devices..core.instPath entry.
INFO: [v++ 60-839] Read in kernel information from file '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/kernel_info.dat'.
WARNING: [v++ 82-163] Unable to populate user region available resources.  The platform file deos not contain a hardwarePlatform.devices..core.availableResources entry
INFO: [v++ 60-1441] [07:54:19] Run run_link: Step rtd2_system_diagram: Completed
Time (s): cpu = 00:00:02 ; elapsed = 00:00:02 . Memory (MB): peak = 677.902 ; gain = 0.000 ; free physical = 1949 ; free virtual = 38472
INFO: [v++ 60-1443] [07:54:19] Run run_link: Step vpl: Started
INFO: [v++ 60-1453] Command Line: vpl -t hw -f ultra96v2_min -s --output_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int --log_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/logs/link --report_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/reports/link --config /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/vplConfig.ini -k /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/kernel_info.dat --webtalk_flag Vitis --temp_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link --no-info --tlog_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/.tlog/v++_link_matmul --iprepo /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/xo/ip_repo/xilinx_com_hls_matmul_partition_1_0 --iprepo /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/xo/ip_repo/xilinx_com_hls_matmul_1_0 --messageDb /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/run_link/vpl.pb /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/dr.bd.tcl
INFO: [v++ 60-1454] Run Directory: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/run_link

****** vpl v2019.2 (64-bit)
  **** SW Build 2700185 on Thu Oct 24 18:45:48 MDT 2019
    ** Copyright 1986-2019 Xilinx, Inc. All Rights Reserved.

INFO: [VPL 60-839] Read in kernel information from file '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/kernel_info.dat'.
INFO: [VPL 60-423]   Target device: ultra96v2_min
INFO: [VPL 60-1032] Extracting hardware platform to /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/vivado/vpl/.local/hw_platform
[07:54:30] Run vpl: Step create_project: Started
Creating Vivado project.
[07:54:39] Run vpl: Step create_project: Completed
[07:54:39] Run vpl: Step create_bd: Started
[07:54:49] Run vpl: Step create_bd: Completed
[07:54:49] Run vpl: Step update_bd: Started
[07:54:50] Run vpl: Step update_bd: Completed
[07:54:50] Run vpl: Step generate_target: Started
[07:55:24] Run vpl: Step generate_target: Completed
[07:55:24] Run vpl: Step config_hw_runs: Started
[07:55:26] Run vpl: Step config_hw_runs: Completed
[07:55:26] Run vpl: Step synth: Started
[07:55:57] Block-level synthesis in progress, 0 of 17 jobs complete, 2 jobs running.
[07:56:27] Block-level synthesis in progress, 0 of 17 jobs complete, 2 jobs running.
[07:56:57] Block-level synthesis in progress, 0 of 17 jobs complete, 2 jobs running.
[07:57:27] Block-level synthesis in progress, 0 of 17 jobs complete, 2 jobs running.
[07:57:58] Block-level synthesis in progress, 1 of 17 jobs complete, 1 job running.
[07:58:28] Block-level synthesis in progress, 2 of 17 jobs complete, 1 job running.
[07:58:58] Block-level synthesis in progress, 2 of 17 jobs complete, 2 jobs running.
[07:59:28] Block-level synthesis in progress, 2 of 17 jobs complete, 2 jobs running.
[07:59:58] Block-level synthesis in progress, 2 of 17 jobs complete, 2 jobs running.
[08:00:28] Block-level synthesis in progress, 3 of 17 jobs complete, 1 job running.
[08:00:58] Block-level synthesis in progress, 4 of 17 jobs complete, 2 jobs running.
[08:01:28] Block-level synthesis in progress, 4 of 17 jobs complete, 2 jobs running.
[08:01:58] Block-level synthesis in progress, 4 of 17 jobs complete, 2 jobs running.
[08:02:28] Block-level synthesis in progress, 5 of 17 jobs complete, 1 job running.
[08:02:58] Block-level synthesis in progress, 6 of 17 jobs complete, 1 job running.
[08:03:28] Block-level synthesis in progress, 6 of 17 jobs complete, 2 jobs running.
[08:03:59] Block-level synthesis in progress, 8 of 17 jobs complete, 1 job running.
[08:04:29] Block-level synthesis in progress, 8 of 17 jobs complete, 2 jobs running.
[08:04:59] Block-level synthesis in progress, 8 of 17 jobs complete, 2 jobs running.
[08:05:29] Block-level synthesis in progress, 8 of 17 jobs complete, 2 jobs running.
[08:05:59] Block-level synthesis in progress, 10 of 17 jobs complete, 0 jobs running.
[08:06:29] Block-level synthesis in progress, 10 of 17 jobs complete, 2 jobs running.
[08:06:59] Block-level synthesis in progress, 10 of 17 jobs complete, 2 jobs running.
[08:07:29] Block-level synthesis in progress, 10 of 17 jobs complete, 2 jobs running.
[08:07:59] Block-level synthesis in progress, 11 of 17 jobs complete, 1 job running.
[08:08:30] Block-level synthesis in progress, 12 of 17 jobs complete, 1 job running.
[08:09:00] Block-level synthesis in progress, 12 of 17 jobs complete, 2 jobs running.
[08:09:30] Block-level synthesis in progress, 12 of 17 jobs complete, 2 jobs running.
[08:10:00] Block-level synthesis in progress, 12 of 17 jobs complete, 2 jobs running.
[08:10:30] Block-level synthesis in progress, 13 of 17 jobs complete, 1 job running.
[08:11:00] Block-level synthesis in progress, 14 of 17 jobs complete, 1 job running.
[08:11:30] Block-level synthesis in progress, 14 of 17 jobs complete, 2 jobs running.
[08:12:00] Block-level synthesis in progress, 14 of 17 jobs complete, 2 jobs running.
[08:12:31] Block-level synthesis in progress, 14 of 17 jobs complete, 2 jobs running.
[08:13:01] Block-level synthesis in progress, 16 of 17 jobs complete, 0 jobs running.
[08:13:31] Block-level synthesis in progress, 17 of 17 jobs complete, 0 jobs running.
[08:14:01] Top-level synthesis in progress.
[08:14:31] Top-level synthesis in progress.
[08:15:01] Top-level synthesis in progress.
[08:15:13] Run vpl: Step synth: Completed
[08:15:13] Run vpl: Step impl: Started
[08:17:14] Finished 2nd of 6 tasks (FPGA linking synthesized kernels to platform). Elapsed time: 00h 22m 53s

[08:17:14] Starting logic optimization..
[08:17:44] Phase 1 Retarget
[08:17:44] Phase 2 Constant propagation
[08:17:44] Phase 3 Sweep
[08:17:44] Phase 4 BUFG optimization
[08:17:44] Phase 5 Shift Register Optimization
[08:17:44] Phase 6 Post Processing Netlist
[08:18:15] Finished 3rd of 6 tasks (FPGA logic optimization). Elapsed time: 00h 01m 00s

[08:18:15] Starting logic placement..
[08:18:15] Phase 1 Placer Initialization
[08:18:15] Phase 1.1 Placer Initialization Netlist Sorting
[08:18:15] Phase 1.2 IO Placement/ Clock Placement/ Build Placer Device
[08:18:15] Phase 1.3 Build Placer Netlist Model
[08:18:15] Phase 1.4 Constrain Clocks/Macros
[08:18:15] Phase 2 Global Placement
[08:18:15] Phase 2.1 Floorplanning
[08:18:15] Phase 2.2 Global Placement Core
[08:18:45] Phase 2.2.1 Physical Synthesis In Placer
[08:18:45] Phase 3 Detail Placement
[08:18:45] Phase 3.1 Commit Multi Column Macros
[08:18:45] Phase 3.2 Commit Most Macros & LUTRAMs
[08:18:45] Phase 3.3 Area Swap Optimization
[08:18:45] Phase 3.4 Pipeline Register Optimization
[08:18:45] Phase 3.5 Small Shape DP
[08:18:45] Phase 3.5.1 Small Shape Clustering
[08:18:45] Phase 3.5.2 Flow Legalize Slice Clusters
[08:18:45] Phase 3.5.3 Slice Area Swap
[08:18:45] Phase 3.5.4 Commit Slice Clusters
[08:18:45] Phase 3.6 Re-assign LUT pins
[08:18:45] Phase 3.7 Pipeline Register Optimization
[08:18:45] Phase 4 Post Placement Optimization and Clean-Up
[08:18:45] Phase 4.1 Post Commit Optimization
[08:19:15] Finished 4th of 6 tasks (FPGA logic placement). Elapsed time: 00h 01m 00s

[08:19:15] Starting logic routing..
[08:19:15] Phase 1 Build RT Design
[08:19:15] Phase 4.1.1 Post Placement Optimization
[08:19:15] Phase 4.1.1.1 BUFG Insertion
[08:19:15] Phase 4.2 Post Placement Cleanup
[08:19:15] Phase 4.3 Placer Reporting
[08:19:15] Phase 4.4 Final Placement Cleanup
[08:19:45] Phase 2 Router Initialization
[08:19:45] Phase 2.1 Create Timer
[08:19:45] Phase 2.2 Fix Topology Constraints
[08:19:45] Phase 2.3 Pre Route Cleanup
[08:19:45] Phase 2.4 Global Clock Net Routing
[08:19:45] Phase 2.5 Update Timing
[08:20:15] Phase 3 Initial Routing
[08:20:15] Phase 4 Rip-up And Reroute
[08:20:15] Phase 4.1 Global Iteration 0
[08:20:46] Phase 4.2 Additional Iteration for Hold
[08:20:46] Phase 5 Delay and Skew Optimization
[08:20:46] Phase 5.1 Delay CleanUp
[08:20:46] Phase 5.1.1 Update Timing
[08:20:46] Phase 5.2 Clock Skew Optimization
[08:20:46] Phase 6 Post Hold Fix
[08:20:46] Phase 6.1 Hold Fix Iter
[08:20:46] Phase 6.1.1 Update Timing
[08:20:46] Phase 7 Route finalize
[08:20:46] Phase 8 Verifying routed nets
[08:20:46] Phase 9 Depositing Routes
[08:20:46] Phase 10 Post Router Timing
[08:20:46] Finished 5th of 6 tasks (FPGA routing). Elapsed time: 00h 01m 30s

[08:20:46] Starting bitstream generation..
[08:21:12] Creating bitmap...
[08:21:12] Writing bitstream ./Ultra96V2_Platform1_wrapper.bit...
[08:21:12] Finished 6th of 6 tasks (FPGA bitstream generation). Elapsed time: 00h 00m 26s
[08:21:11] Run vpl: Step impl: Completed
[08:21:12] Run vpl: FINISHED. Run Status: impl Complete!
INFO: [v++ 60-1441] [08:21:12] Run run_link: Step vpl: Completed
Time (s): cpu = 00:00:08 ; elapsed = 00:26:53 . Memory (MB): peak = 677.902 ; gain = 0.000 ; free physical = 5173 ; free virtual = 38264
INFO: [v++ 60-1443] [08:21:12] Run run_link: Step rtdgen: Started
INFO: [v++ 60-1453] Command Line: rtdgen
INFO: [v++ 60-1454] Run Directory: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/run_link
INFO: [v++ 60-1453] Command Line: cf2sw -a /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/address_map.xml -sdsl /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/sdsl.dat -xclbin /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/xclbin_orig.xml -rtd /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/matmul.rtd -o /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/matmul.xml
INFO: [v++ 60-1618] Launching
INFO: [v++ 60-1441] [08:21:15] Run run_link: Step rtdgen: Completed
Time (s): cpu = 00:00:02 ; elapsed = 00:00:03 . Memory (MB): peak = 677.902 ; gain = 0.000 ; free physical = 5916 ; free virtual = 39010
INFO: [v++ 60-1443] [08:21:15] Run run_link: Step xclbinutil: Started
INFO: [v++ 60-1453] Command Line: xclbinutil --add-section BITSTREAM:RAW:/home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/system.bit --force --key-value SYS:mode:flat --add-section :JSON:/home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/matmul.rtd --add-section CLOCK_FREQ_TOPOLOGY:JSON:/home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/matmul_xml.rtd --add-section BUILD_METADATA:JSON:/home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/matmul_build.rtd --add-section EMBEDDED_METADATA:RAW:/home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/matmul.xml --add-section SYSTEM_METADATA:RAW:/home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/systemDiagramModelSlrBaseAddress.json --key-value SYS:PlatformVBNV:vendor_Ultra96V2_Ultra96V2_Platform1_1_0 --output /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/matmul.xclbin
INFO: [v++ 60-1454] Run Directory: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/run_link
XRT Build Version: 2.3.1301
       Build Date: 2019-10-24 20:05:16
          Hash ID: 192e706aea53163a04c574f9b3fe9ed76b6ca471
Creating a default 'in-memory' xclbin image.

Section: 'BITSTREAM'(0) was successfully added.
Size   : 5568799 bytes
Format : RAW
File   : '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/system.bit'

Section: 'MEM_TOPOLOGY'(6) was successfully added.
Format : JSON
File   : 'mem_topology'

Section: 'IP_LAYOUT'(8) was successfully added.
Format : JSON
File   : 'ip_layout'

Section: 'CONNECTIVITY'(7) was successfully added.
Format : JSON
File   : 'connectivity'
WARNING: Skipping CLOCK_FREQ_TOPOLOGY section for count size is zero.
WARNING: Section 'CLOCK_FREQ_TOPOLOGY' content is empty.  No data in the given JSON file.

Section: 'CLOCK_FREQ_TOPOLOGY'(11) was empty.  No action taken.
Format : JSON
File   : '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/matmul_xml.rtd'

Section: 'BUILD_METADATA'(14) was successfully added.
Size   : 3025 bytes
Format : JSON
File   : '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/matmul_build.rtd'

Section: 'EMBEDDED_METADATA'(2) was successfully added.
Size   : 4360 bytes
Format : RAW
File   : '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/matmul.xml'

Section: 'SYSTEM_METADATA'(22) was successfully added.
Size   : 12517 bytes
Format : RAW
File   : '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/systemDiagramModelSlrBaseAddress.json'
Successfully wrote (5595859 bytes) to the output file: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/matmul.xclbin
Leaving xclbinutil.
INFO: [v++ 60-1441] [08:21:15] Run run_link: Step xclbinutil: Completed
Time (s): cpu = 00:00:00.02 ; elapsed = 00:00:00.12 . Memory (MB): peak = 677.902 ; gain = 0.000 ; free physical = 5903 ; free virtual = 39009
INFO: [v++ 60-1443] [08:21:15] Run run_link: Step xclbinutilinfo: Started
INFO: [v++ 60-1453] Command Line: xclbinutil --quiet --info /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/matmul.xclbin.info --input /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/int/matmul.xclbin
INFO: [v++ 60-1454] Run Directory: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/link/run_link
INFO: [v++ 60-1441] [08:21:15] Run run_link: Step xclbinutilinfo: Completed
Time (s): cpu = 00:00:00.05 ; elapsed = 00:00:00.07 . Memory (MB): peak = 677.902 ; gain = 0.000 ; free physical = 5903 ; free virtual = 39009
INFO: [v++ 60-244] Generating system estimate report...
INFO: [v++ 60-1092] Generated system estimate report: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/reports/link/system_estimate_matmul.xtxt
INFO: [v++ 60-907] Packaging to directory: 'build_dir.hw.ultra96v2_min/sd_card'
INFO: [v++ 60-586] Created build_dir.hw.ultra96v2_min/matmul.xclbin
INFO: [v++ 60-1307] Run completed. Additional information can be found in:
 Guidance: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/reports/link/v++_link_matmul_guidance.html
 Timing Report: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/reports/link/imp/Ultra96V2_Platform1_wrapper_timing_summary_routed.rpt
 Vivado Log: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/logs/link/vivado.log
 Steps Log File: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition/build_dir.hw.ultra96v2_min/logs/link/link.steps.log

INFO: [v++ 60-791] Total elapsed time: 0h 27m 9s
emconfigutil --platform ultra96v2_min --od ./_x.hw.ultra96v2_min

****** configutil v2019.2 (64-bit)
  **** SW Build 2700185 on Thu Oct 24 18:45:48 MDT 2019
    ** Copyright 1986-2019 Xilinx, Inc. All Rights Reserved.

INFO: [ConfigUtil 60-895]   Target platform: /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/ultra96v2_min.xpfm
INFO: [ConfigUtil 60-1578]   This platform contains Xilinx Shell Archive '/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/hw/ultra96v2_min.xsa'
emulation configuration file `emconfig.json` is created in ./_x.hw.ultra96v2_min directory
mkdir -p sd_card/./build_dir.hw.ultra96v2_min
cp -rf `/home/masaaki/Vitis_Work/Vitis_Accel_Examples/common/utility/parse_platform_list.py ultra96v2_min`/ultra96v2_min/sw/ultra96v2_min/boot/generic.readme `/home/masaaki/Vitis_Work/Vitis_Accel_Examples/common/utility/parse_platform_list.py ultra96v2_min`/ultra96v2_min/sw/ultra96v2_min/xrt/image/* xrt.ini array_partition sd_card
cp: 'None/ultra96v2_min/sw/ultra96v2_min/boot/generic.readme' を stat できません: そのようなファイルやディレクトリはありません
cp: 'None/ultra96v2_min/sw/ultra96v2_min/xrt/image/*' を stat できません: そのようなファイルやディレクトリはありません
Makefile:135: recipe for target 'sd_card' failed
make: *** [sd_card] Error 1
masaaki@masaaki-H110M4-M01:~/Vitis_Work/Vitis_Accel_Examples/cpp_kernels/array_partition$ make all TARGET=hw DEVICE=ultra96v2_min HOST_ARCH=aarch64 SYSROOT=/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux/
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/gnu/aarch64/lin/aarch64-linux/bin/aarch64-linux-gnu-g++ -I../..//common/includes/xcl2 -I/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux//usr//include/xrt -I/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vivado/2019.2/include -Wall -O0 -g -std=c++11 -fmessage-length=0 ../..//common/includes/xcl2/xcl2.cpp src/host.cpp  -o 'array_partition'  -L/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux//usr//lib -lOpenCL -lpthread  -lrt -lstdc++  --sysroot=/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux/
mkdir -p sd_card/./build_dir.hw.ultra96v2_min
#cp -rf `/home/masaaki/Vitis_Work/Vitis_Accel_Examples/common/utility/parse_platform_list.py ultra96v2_min`/ultra96v2_min/sw/ultra96v2_min/boot/generic.readme `/home/masaaki/Vitis_Work/Vitis_Accel_Examples/common/utility/parse_platform_list.py ultra96v2_min`/ultra96v2_min/sw/ultra96v2_min/xrt/image/* xrt.ini array_partition sd_card
cp -rf ./build_dir.hw.ultra96v2_min/*.xclbin sd_card/./build_dir.hw.ultra96v2_min/
[ -f sd_card/BOOT.BIN ] && echo "INFO: BOOT.BIN already exists" || cp -rf ./build_dir.hw.ultra96v2_min/sd_card/BOOT.BIN sd_card/


例によって、エラー部分のスクリプトをコメントアウトして、もう一度、make した。

make all TARGET=hw DEVICE=ultra96v2_min HOST_ARCH=aarch64 SYSROOT=/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux/

Vitis_Accel_Examples/cpp_kernels/array_partition ディレクトリの様子を示す。

Vitis_Accel_Examples/cpp_kernels/array_partition/sd_card ディレクトリの様子を示す。

これをMicroSD カードの第1パーティションに書き込んで、Ultra96-V2 に挿入して電源ONするとLinux が立ち上がった。
root ノーパスでログインした。

zocl ドライバを insmod でロードした。
insmod /lib/modules/4.19.0-xilinx-v2019.2/extra/zocl.ko

第1パーティションに行って、array_partition サンプルを実行した。
cd /run/media/mmcblk0p1/
export XILINX_XRT=/usr
./init.sh


成功した。
ログを示す。

root@ultra96v2_min:/run/media/mmcblk0p1# ./init.sh
A:
   0    1    8    5    5    2    0    7    7   10 …
   7    0    4    0    4    7    6   10    9    5 …
   2    0    8    3    6    8   10    4    2   10 …
   2    4    8    5    2    3    3    1    5    9 …
  10    5    2    0   10    0    5    4    3   10 …
   9    1    0    7    9    6    8    7   10    9 …
   4    9    2    4    5    5    3    1    1    6 …
   6    9    6    9    1    2    7    1    1    3 …
   1    3    9    7    1    7    4    4    5    1 …
  10    4    1    6    2    5    5   10    1    2 …
   …    …    …    …    …    …    …    …    …    … ⋱

B:
   7    7    2    9    7    9    1    0    8    6 …
   4    2    7    3    8    8    4    3    2    0 …
   6    1    9    1   10    2    2    1    2    6 …
   0    6    2    3    7    1    8    5    6    6 …
   8    6    8    3    1    5    3    6    5    4 …
   3    0    4    2    7    7    5    8    7   10 …
   4    6   10    1    7    3    5    5    9    0 …
   2    9    7    5    8    0    1    7    7    4 …
   1    0    5    0    1    9    8    8    4    0 …
   4    6    7    7    5    3    8    4    7    3 …
   …    …    …    …    …    …    …    …    …    … ⋱

Gold:
 196  311  428  206  384  291  305  363  405  243 …
 286  472  448  296  490  425  382  430  500  367 …
 269  439  555  260  529  390  416  425  559  370 …
 231  293  419  231  365  385  361  356  384  235 …
 307  479  484  313  453  477  368  366  529  295 …
 31[   41.449920] [drm] Pid 2170 opened device
7  474  488  357  472  458  439  457  564  341 …
 246  339  3[   41.455037] [drm] Pid 2170 closed device
85  272  381  424  364  324  386  263 …
 234  367  312  217  430  307  334  248  314  284 …
 231  370  403  197  453  334  353  410  382  344 …
 246  432  363  321  462  324  291  330[   41.475501] [drm] Pid 2170 opened device
  436  322 …
   …    …    …    …    …    …    …    …    …    … ⋱

Found Platform
Platform Name: Xilinx
INFO: Reading ./build_dir.hw.ultra96v2_min/matmul.xclbin
Loading: './build_dir.hw.ultra96v2_min/matmul.xclbin'
Trying to program device[0]: edge
[   41.799701] [drm] Finding IP_LAYOUT section header
[   41.799714] [drm] Section IP_LAYOUT details:
[   41.804527] [drm]   offset = 0x54fcf8
[   41.808789] [drm]   size = 0xa8
[   41.812452] [drm] Finding DEBUG_IP_LAYOUT section header
[   41.815585] [drm] AXLF section DEBUG_IP_LAYOUT header not found
[   41.820891] [drm] Finding CONNECTIVITY section header
[   41.826799] [drm] Section CONNECTIVITY details:
[   41.831843] [drm]   offset = 0x54fda0
[   41.836363] [drm]   size = 0x4c
[   41.840026] [drm] Finding MEM_TOPOLOGY section header
[   41.843173] [drm] Section MEM_TOPOLOGY details:
[   41.848222] [drm]   offset = 0x54fc00
[   41.852745] [drm]   size = 0xf8
[   41.858442] [drm] No ERT scheduler on MPSoC, using KDS
[   41.867228] [drm] Fail to install CU 0 interrupt handler: -22. Fall back to polling mode.
[   41.875414] [drm] scheduler config ert(0)
[   41.875416] [drm]   cus(2)
[   41.879418] [drm]   slots(16)
[   41.882117] [drm]   num_cu_masks(1)
[   41.885071] [drm]   cu_shift(16)
[   41.888551] [drm]   cu_base(0xa0000000)
Device[0]: program successful!
|-------------------------+-------------------------|
| Kernel                  |    Wall-Clock Time (ns) |
|-------------------------+-----------------------[   41.891769] [drm]   polling(1)
--|
| matmul:                 |                  927760 |
| ma[   41.911552] [drm] zocl_free_userptr_bo: obj 0x00000000c1210b3c
tmul: partition       |                  134180 |
|------------[   41.918961] [drm] zocl_free_userptr_bo: obj 0x00000000f1560de0
-------------+-------------------------|
Note: Wall Clock Time is meaningful for real hardware execution only, not for emulation.
Please refer to profile summary for kernel execution time fo[   41.930308] [drm] zocl_free_userptr_bo: obj 0x000000003f79d183
r hardware emulation.
TEST PASSED

[   41.954490] [drm] Pid 2170 closed device


[drm] を除くと表がよく見える。

Device[0]: program successful!
|-------------------------+-------------------------|
| Kernel                  |    Wall-Clock Time (ns) |
|-------------------------+-------------------------|
| matmul:                 |                  927760 |
| matmul: partition       |                  134180 |
|-------------------------+-------------------------|
Note: Wall Clock Time is meaningful for real hardware execution only, not for emulation.
Please refer to profile summary for kernel execution time for hardware emulation.
TEST PASSED


  1. 2019年11月24日 05:28 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

Vitis_Accel_Examples の hello_world サンプルをUltra96V2 のプラットフォームでやってみる6

Vitis_Accel_Examples の hello_world サンプルをUltra96V2 のプラットフォームでやってみる5”の続き。

前回は、hello_world サンプルは実行できなかった原因を追求し、hello_world サンプルを動作させることができた。今回は、hello_world サンプルで作成された Vivado HLS と Vivado のプロジェクトを見ていこう。

Vivado HLS のプロジェクトは hello_world/_x.hw.ultra96v2_min/vadd/vadd/vadd ディレクトリにあった。

Vivado HLS 2019.2 の vadd プロジェクトを示す。

C コードの合成結果を示す。

動作クロックは 100 MHz のようだ。

impl/ip/drivers/vadd_vadd_v1_0/src/vadd_vadd.c を見ると u64 で定義されている関数がある。 u64 で定義できるか。。。後で Vivado HLS 単体でやってみよう。

次に、Vivado のプロジェクトを見ていこう。
ello_world/build_dir.hw.ultra96v2_min/link/vivado/vpl/prj ディレクトリに Vivado 2019.2 のプロジェクトがあった。

Viado 2019.2 のプロジェクトを示す。

ブロックデザインを示す。 100 MHz の clk_out2 が使用されている。そして、Vivado HLS の Vadd IP が接続されている。


Address Editor を示す。

Project Summary を示す。
  1. 2019年11月23日 05:28 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

Ultra96-V2 用 Vitis アクセラレーション・プラットフォームのサンプルを公開

今まで作ってきた Ultra96-V2 用 Vitis アクセラレーション・プラットフォームのサンプルを公開しようと思う。
アクセラレーション・プラットフォームをダウンロードした人は動作したかどうか?をツィッターのメンションか、ブログのコメント欄で教えて欲しい。

Ultra96-V2 用 Vitis アクセラレーション・プラットフォームを私のGoogle Drive の共有フォルダに入れておきます。(ダウンロードサイズは 722 MB です)
なお、Ultra96-V2 用 Vitis アクセラレーション・プラットフォームは無保証です。自分の責任でお試しください。


使い方だが、Vitis_Accel_Exampleshello_world サンプルのやり方を示す。

ダウンロードした Ultra96-V2 用 Vitis アクセラレーション・プラットフォーム(ultra96v2_min.zip)を解凍する。
解凍したultra96v2_min ディレクトリをVitis インストール・ディレクトリの Vitis/2019.2/platforms に移動する。

Vitis と XRT と PetaLinux(これは要らないかも知れないが。。。)の環境を設定する。つまり各ツールのインストール・フォルダの settings**.sh (XRT は setup.sh だった。確か)を source コマンドで起動する。
そう、つまりこの 3 点セットをインストールする必要がある。私はAlveo U200 のXRT を使用している。ここからハードル高いですかね?

適当なディレクトリに Xilinx/Vitis_Accel_Examples の hello_world サンプルを git clone する。
git clone https://github.com/Xilinx/Vitis_Accel_Examples.git

Vitis_Accel_Examples/hello_world/ に入って、make する。
cd Vitis_Accel_Examples/hello_world/
make all TARGET=hw DEVICE=ultra96v2_min HOST_ARCH=aarch64 SYSROOT=Vitis/platfoms の絶対パス/ultra96v2_min/sw/ultra96v2_min/linux_domain/sysroot/aarch64-xilinx-linux/


cp のエラーで止まってしまうので、hello_world ディレクトリの Makefile の cp の行をコメントアウトする。

もう一度 make する。
make all TARGET=hw DEVICE=ultra96v2_min HOST_ARCH=aarch64 SYSROOT=Vitis/platfoms の絶対パス/ultra96v2_min/sw/ultra96v2_min/linux_domain/sysroot/aarch64-xilinx-linux/

hello_world/build_dir.hw.ultra96v2_min/sd_card ディレクトリの image.ub を hello_world/sd_card ディレクトリにコピーする。

8GB 以上の容量のClass 10 以上のMicroSD カードを用意して、第1パーティションをFAT32 フォーマットで 100MB、第2パーティションを残りの容量を ext3 または ext4 でフォーマットしておく。(”Ultra96用Yocto LinuxのMicroSDカードのフォーマット”を参照)

hello_world/sd_card ディレクトリの内容をMicroSD カードの第1パーティションに書き込む。

aarch64-xilinx-linux Root File System を Micro SD カードの第2パーティションに書き込む。(注:Vitis アクセレーション・プラットフォーム内の aarch64-xilinx-linux ディレクトリの内容を書き込むとLinux がブートしないようです。必ずPetaLinux で ./sdk.sh でビルドした pfm/sysroots/aarch64-xilinx-linux の内容を書き込む必要があるようです)
Google Drive からダウンロードした aarch64-xilinx-linux.zip を解凍して、aarch64-xilinx-linux ディレクトリの内容を、Micro SD カードの第2パーティションに書き込む。
aarch64-xilinx-linux.zip も無保証です。自分の責任でお試しください。

Micro SDカードをUltra96-V2 に挿入して、電源ON するとLinux が起動するはず。
下の画面はgtkterm の画面で、Ultra96-V2とシリアル接続しています。私は、Ultra96 USB-to-JTAG/UART Pod を使用しています。

root ノーパスで入れる。

zocl ドライバを insmod でロードした。
insmod /lib/modules/4.19.0-xilinx-v2019.2/extra/zocl.ko

次に第1パーティションに行って、hello_world サンプルを実行した。
cd /run/media/mmcblk0p1/
export XILINX_XRT=/usr
./init.sh



Device[0]: program successful!
TEST PASSED

と表示されていれば成功だ。

参考文献
(1). Vitis Unified Software Development Platform Documentation, Embedded Processor Platform Development
(2). Xilinx/SDSoC-Tutorialsplatform-creation-tutorial/
(3). Building Custom SDSoC Platform with PetaLinux
  1. 2019年11月22日 04:58 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:4

Vitis_Accel_Examples の hello_world サンプルをUltra96V2 のプラットフォームでやってみる5

Vitis_Accel_Examples の hello_world サンプルをUltra96V2 のプラットフォームでやってみる4”の続き。

前回は、Xilinx/Vitis_Accel_Exampleshello_world サンプルをビルドしてできたsd_card の内容をSDカードの第1パーティションに書き込み、sysroot の aarch64-xilinx-linux ディレクトリの内容をSDカードの第2パーティションに書き込んでできたSDカードをUltra96V2 に挿れたところLinux が起動した。しかし、hello_world サンプルは実行できなかった。今回は、その原因を追求し、、hello_world サンプルを動作させることができた。

hello_world サンプルが動作しない原因を探っていたのだが、ツィッターで @ciniml さんから zocl ドライバが入っていないという指摘をしていただいたので、調べたところ、aarch64-xilinx-linux ディレクトリ(Root File System)の lib/modules/4.19.0-xilinx-v2019.2/extra ディレクトリに zocl.ko があることが分かった。これをロードする必要がありそうだ。

Ultra96V2 の Linux を起動して、/sys/devices/platform/amba ディレクトリに行ったところ、デバイスツリーに入っていると思われるデバイスが並んでいて、その中に a0000000.zyxclmm_drm があった。

ここで、zocl ドライバを insmod でロードした。
insmod /lib/modules/4.19.0-xilinx-v2019.2/extra/zocl.ko
そうすると、a0000000.zyxclmm_drm の中のファイルが増えた。

ログを示す。

root@ultra96v2_min:/sys/devices/platform/amba/a0000000.zyxclmm_drm# insmod /lib/modules/4.19.0-xilinx-v2019.2/extra/zocl.ko
[  261.956918] zocl: loading out-of-tree module taints kernel.
[  261.966193] [drm] Probing for xlnx,zocl
[  261.970113] [drm] FPGA programming device pcap founded.
[  261.975331] [drm] PR Isolation addr 0x0
[  261.977830] [drm] Initialized zocl 2018.2.1 20180313 for a0000000.zyxclmm_drm on minor 1
root@ultra96v2_min:/sys/devices/platform/amba/a0000000.zyxclmm_drm# ls
connectivity  driver_override  kds_custat memstat      of_node uevent
debug_ip_layout  drm    kds_numcus memstat_raw  power xclbinid
driver   ip_layout   mem_topology modalias     subsystem


次に第1パーティションに行って、hello_world サンプルを実行した。
cd /run/media/mmcblk0p1/
export XILINX_XRT=/usr
./init.sh



Device[0]: program successful!
TEST PASSED

なので、成功した。
hello_world サンプルの host.cpp を見ても、TEST PASSED か TEST FAILED を表示する仕様のようだ。
Xilinx/Vitis_Accel_Exampleshello_world サンプルの src ディレクトリの host.cpp の一部を引用する。

これで、多少疑問点もあるが、Vitis でUltra96-V2 のアクセラレーション・プラットフォームを作成して、Ultra96-V2 のVitis アクセラレーション・プラットフォームを使用して、Xilinx/Vitis_Accel_Exampleshello_world サンプルを動作させることができた。
とっても嬉しい。。。

最後に init.sh を起動した時のログを貼っておく。

root@ultra96v2_min:/run/media/mmcblk0p1# ./init.sh
[  508.084360] [drm] Pid 2202 opened device
[  508.088315] [drm] Pid 2202 closed device
[  508.103272] [drm] Pid 2202 opened device
Found Platform
Platform Name: Xilinx
INFO: Reading ./build_dir.hw.ultra96v2_min/vadd.xclbin
Loading: './build_dir.hw.ultra96v2_min/vadd.xclbin'
Trying to program device[0]: edge
[  508.425398] [drm] Finding IP_LAYOUT section header
[  508.425410] [drm] Section IP_LAYOUT details:
[  508.430222] [drm]   offset = 0x54fcf8
[  508.434485] [drm]   size = 0x58
[  508.438146] [drm] Finding DEBUG_IP_LAYOUT section header
[  508.441275] [drm] AXLF section DEBUG_IP_LAYOUT header not found
[  508.446582] [drm] Finding CONNECTIVITY section header
[  508.452495] [drm] Section CONNECTIVITY details:
[  508.457539] [drm]   offset = 0x54fd50
[  508.462060] [drm]   size = 0x28
[  508.465713] [drm] Finding MEM_TOPOLOGY section header
[  508.468850] [drm] Section MEM_TOPOLOGY details:
[  508.473891] [drm]   offset = 0x54fc00
[  508.478414] [drm]   size = 0xf8
[  508.483568] [drm] No ERT scheduler on MPSoC, using KDS
[  508.492196] [drm] Fail to install CU 0 interrupt handler: -22. Fall back to polling mode.
[  508.500373] [drm] scheduler config ert(0)
[  508.500376] [drm]   cus(1)
[  508.504376] [drm]   slots(16)
[  508.507076] [drm]   num_cu_masks(1)
[  508.510038] [drm]   cu_shift(16)
[  508.513510] [drm]   cu_base(0xa0000000)
Device[0]: program successful!
TEST PASSED
[  508.516728] [drm]   polling(1)
[  508.533040] [drm] zocl_free_userptr_bo: obj 0x00000000477b200d
[  508.536152] [drm] zocl_free_userptr_bo: obj 0x00000000e86ec7cd
[  508.542003] [drm] zocl_free_userptr_bo: obj 0x0000000073e8a3a0
[  508.604948] [drm] Pid 2202 closed device

  1. 2019年11月21日 04:24 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

Vitis_Accel_Examples の hello_world サンプルをUltra96V2 のプラットフォームでやってみる4

Vitis_Accel_Examples の hello_world サンプルをUltra96V2 のプラットフォームでやってみる3”の続き。

前回は、TARGET=hw でビルドした時に”ERROR: [CFGEN 83-2299] Clock ID 0 must exist. Please correct the targetted platform.”というエラーが出てしまったので、そのエラーを解消したが、cp コマンドでエラーになってしまった。今回は、そのエラーの行を Makefile から削除して、make してみた。そして、sd_card ディレクトリを SDカードの第1パーティションに書いて、また、sysroot の aarch64-xilinx-linux ディレクトリを第2パーティションに書いた。SDカードをUltra96V2 に挿入して、PetaLinux を起動した。

hello_world ディレクトリの Makefile の cp の行をコメントアウトした。

これで、もう一度、make を実行した。
make all TARGET=hw DEVICE=ultra96v2_min HOST_ARCH=aarch64 SYSROOT=/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux/

hello_world/sd_card ディレクトリの内容を示す。

これだと、少なくとも image.ub が足りない。
hello_world/build_dir.hw.ultra96v2_min/sd_card に image.ub がある。
image.ub と hello_world/sd_card ディレクトリの内容を SD カードの第1パーティションにコピーした。

SDカードの第2パーティションの内容を消去して、プラットフォームの sysroot の内容をコピーした。(Vitis/2019.2/platforms/ultra96v2_min/sw/ultra96v2_min/linux_domain/sysroot/aarch64-xilinx-linux)


SDカードをUltra96V2 に挿入して、電源ON すると PetaLinux が立ち上がった。

SDカードの第1パーティションに移動した。
cd /run/media/mmcblk0p1/
init.sh を見たところ起動コマンドだった。
root@ultra96v2_min:/run/media/mmcblk0p1# more init.sh
./host ./build_dir.hw.ultra96v2_min/vadd.xclbin

init.sh 起動コマンドを動作させたところ、XILINX_XRT not set で liboclxdp.so が無いと言われた。
./init.sh

ログを示す。

root@ultra96v2_min:/run/media/mmcblk0p1# ./init.sh
XRT build version: 2.3.0
Build hash: 7e3540d2707443d8c824669ef4272b33ce2f9ba4
Build date: 2019-10-22 07:31:35
Git branch: 2019.2
PID: 2371
UID: 0
[Thu Jan 1 00:02:41 1970]
HOST: ultra96v2_min
EXE: /run/media/mmcblk0p1/host
[XRT] ERROR: Library liboclxdp.so not found! XILINX_XRT not set
[XRT] ERROR: XILINX_XRT must be set
[XRT] ERROR: XILINX_XRT must be set
..//common/includes/xcl2/xcl2.cpp:40 Error calling err = cl::Platform::get(&platforms), error code is: -1001


liboclxdp.so は /usr/lib にあった。/lib は追加されるようなので、XILINX_XRT に /usr を設定した。
export XILINX_XRT=/usr
もう一度、init.sh 起動コマンドを動作させたところ、XRT にデバイスが無いと言われた。
./init.sh

ログを貼っておく。

結局、動作しなかった。この後、どうすればXRT がデバイスを検出するかが分からないな。。。

root@ultra96v2_min:/run/media/mmcblk0p1# ./init.sh
XRT build version: 2.3.0
Build hash: 7e3540d2707443d8c824669ef4272b33ce2f9ba4
Build date: 2019-10-22 07:31:35
Git branch: 2019.2
PID: 2380
UID: 0
[Thu Jan 1 00:05:03 1970]
HOST: ultra96v2_min
EXE: /run/media/mmcblk0p1/host
[XRT] WARNING: No devices found
[XRT] ERROR: No devices found
[XRT] ERROR: No devices found
[XRT] ERROR: No devices found
..//common/includes/xcl2/xcl2.cpp:40 Error calling err = cl::Platform::get(&platforms), error code is: -1001



PetaLinux の起動ログを貼っておく。

Xilinx Zynq MP First Stage Boot Loader
Release 2019.2   Nov 17 2019  -  19:30:30
NOTICE:  ATF running on XCZU3EG/silicon v4/RTL5.1 at 0xfffea000
NOTICE:  BL31: Secure code at 0x0
NOTICE:  BL31: Non secure code at 0x8000000
NOTICE:  BL31: v2.0(release):xilinx-v2019.1-12-g713dace9
NOTICE:  BL31: Built : 19:28:16, Nov 17 2019
PMUFW: v1.1


U-Boot 2019.01 (Nov 17 2019 - 19:28:49 +0000)

Board: Xilinx ZynqMP
DRAM:  2 GiB
usb dr_mode not found
usb dr_mode not found
EL Level: EL2
Chip ID: zu3eg
MMC:   mmc@ff160000: 0, mmc@ff170000: 1
Loading Environment from FAT... *** Warning - bad CRC, using default environment

In:    serial@ff010000
Out:   serial@ff010000
Err:   serial@ff010000
Board: Xilinx ZynqMP
Bootmode: SD_MODE
Reset reason: EXTERNAL
U-BOOT for ultra96v2_min

Hit any key to stop autoboot:  0
Device: mmc@ff160000
Manufacturer ID: 74
OEM: 4a60
Name: USD
Bus Speed: 50000000
Mode : SD High Speed (50MHz)
Rd Block Len: 512
SD version 3.0
High Capacity: Yes
Capacity: 7.5 GiB
Bus Width: 4-bit
Erase Group Size: 512 Bytes
18112496 bytes read in 1305 ms (13.2 MiB/s)
## Loading kernel from FIT Image at 10000000 ...
   Using 'conf@system-top.dtb' configuration
   Trying 'kernel@1' kernel subimage
     Description:  Linux kernel
     Type:         Kernel Image
     Compression:  uncompressed
     Data Start:   0x100000f8
     Data Size:    18080256 Bytes = 17.2 MiB
     Architecture: AArch64
     OS:           Linux
     Load Address: 0x00080000
     Entry Point:  0x00080000
     Hash algo:    sha1
     Hash value:   e731f698a6f475f6bfcba5559661fc24b07061c1
   Verifying Hash Integrity ... sha1+ OK
## Loading fdt from FIT Image at 10000000 ...
   Using 'conf@system-top.dtb' configuration
   Trying 'fdt@system-top.dtb' fdt subimage
     Description:  Flattened Device Tree blob
     Type:         Flat Device Tree
     Compression:  uncompressed
     Data Start:   0x1113e3fc
     Data Size:    30333 Bytes = 29.6 KiB
     Architecture: AArch64
     Hash algo:    sha1
     Hash value:   23c5de85dbb7d7a5d4e7bba9285b81eb959b8ed0
   Verifying Hash Integrity ... sha1+ OK
   Booting using the fdt blob at 0x1113e3fc
   Loading Kernel Image ... OK
   Loading Device Tree to 0000000007ff5000, end 0000000007fff67c ... OK

Starting kernel ...

[    0.000000] Booting Linux on physical CPU 0x0000000000 [0x410fd034]
[    0.000000] Linux version 4.19.0-xilinx-v2019.2 (oe-user@oe-host) (gcc version 8.2.0 (GCC)) #1 SMP Sat Nov 16 21:03:15 UTC 2019
[    0.000000] Machine model: xlnx,zynqmp
[    0.000000] earlycon: cdns0 at MMIO 0x00000000ff010000 (options '115200n8')
[    0.000000] bootconsole [cdns0] enabled
[    0.000000] efi: Getting EFI parameters from FDT:
[    0.000000] efi: UEFI not found.
[    0.000000] cma: Reserved 1024 MiB at 0x000000003fc00000
[    0.000000] psci: probing for conduit method from DT.
[    0.000000] psci: PSCIv1.1 detected in firmware.
[    0.000000] psci: Using standard PSCI v0.2 function IDs
[    0.000000] psci: MIGRATE_INFO_TYPE not supported.
[    0.000000] psci: SMC Calling Convention v1.1
[    0.000000] random: get_random_bytes called from start_kernel+0x94/0x3f8 with crng_init=0
[    0.000000] percpu: Embedded 22 pages/cpu @(____ptrval____) s52568 r8192 d29352 u90112
[    0.000000] Detected VIPT I-cache on CPU0
[    0.000000] CPU features: enabling workaround for ARM erratum 845719
[    0.000000] Speculative Store Bypass Disable mitigation not required
[    0.000000] CPU features: detected: Kernel page table isolation (KPTI)
[    0.000000] Built 1 zonelists, mobility grouping on.  Total pages: 516867
[    0.000000] Kernel command line: earlycon console=ttyPS0,115200 clk_ignore_unused root=/dev/mmcblk0p2 rw rootwait
[    0.000000] Dentry cache hash table entries: 262144 (order: 9, 2097152 bytes)
[    0.000000] Inode-cache hash table entries: 131072 (order: 8, 1048576 bytes)
[    0.000000] Memory: 997048K/2096128K available (10748K kernel code, 632K rwdata, 5408K rodata, 832K init, 511K bss, 50504K reserved, 1048576K cma-reserved)
[    0.000000] rcu: Hierarchical RCU implementation.
[    0.000000] rcu:  RCU event tracing is enabled.
[    0.000000] rcu:  RCU restricting CPUs from NR_CPUS=8 to nr_cpu_ids=4.
[    0.000000] rcu: Adjusting geometry for rcu_fanout_leaf=16, nr_cpu_ids=4
[    0.000000] NR_IRQS: 64, nr_irqs: 64, preallocated irqs: 0
[    0.000000] GIC: Adjusting CPU interface base to 0x00000000f902f000
[    0.000000] GIC: Using split EOI/Deactivate mode
[    0.000000] arch_timer: cp15 timer(s) running at 100.00MHz (phys).
[    0.000000] clocksource: arch_sys_counter: mask: 0xffffffffffffff max_cycles: 0x171024e7e0, max_idle_ns: 440795205315 ns
[    0.000004] sched_clock: 56 bits at 100MHz, resolution 10ns, wraps every 4398046511100ns
[    0.008329] Console: colour dummy device 80x25
[    0.012484] Calibrating delay loop (skipped), value calculated using timer frequency.. 200.00 BogoMIPS (lpj=400000)
[    0.022839] pid_max: default: 32768 minimum: 301
[    0.027550] Mount-cache hash table entries: 4096 (order: 3, 32768 bytes)
[    0.034093] Mountpoint-cache hash table entries: 4096 (order: 3, 32768 bytes)
[    0.042099] ASID allocator initialised with 32768 entries
[    0.046597] rcu: Hierarchical SRCU implementation.
[    0.051583] EFI services will not be available.
[    0.055933] smp: Bringing up secondary CPUs ...
[    0.060614] Detected VIPT I-cache on CPU1
[    0.060655] CPU1: Booted secondary processor 0x0000000001 [0x410fd034]
[    0.060998] Detected VIPT I-cache on CPU2
[    0.061018] CPU2: Booted secondary processor 0x0000000002 [0x410fd034]
[    0.061329] Detected VIPT I-cache on CPU3
[    0.061349] CPU3: Booted secondary processor 0x0000000003 [0x410fd034]
[    0.061393] smp: Brought up 1 node, 4 CPUs
[    0.095756] SMP: Total of 4 processors activated.
[    0.100430] CPU features: detected: 32-bit EL0 Support
[    0.108144] CPU: All CPU(s) started at EL2
[    0.109610] alternatives: patching kernel code
[    0.115362] devtmpfs: initialized
[    0.120904] clocksource: jiffies: mask: 0xffffffff max_cycles: 0xffffffff, max_idle_ns: 7645041785100000 ns
[    0.126999] futex hash table entries: 1024 (order: 4, 65536 bytes)
[    0.159009] xor: measuring software checksum speed
[    0.197371]    8regs     :  2375.000 MB/sec
[    0.237399]    8regs_prefetch:  2052.000 MB/sec
[    0.277429]    32regs    :  2725.000 MB/sec
[    0.317461]    32regs_prefetch:  2309.000 MB/sec
[    0.317506] xor: using function: 32regs (2725.000 MB/sec)
[    0.321809] pinctrl core: initialized pinctrl subsystem
[    0.327864] NET: Registered protocol family 16
[    0.331770] audit: initializing netlink subsys (disabled)
[    0.336902] audit: type=2000 audit(0.284:1): state=initialized audit_enabled=0 res=1
[    0.344461] vdso: 2 pages (1 code @ (____ptrval____), 1 data @ (____ptrval____))
[    0.344469] hw-breakpoint: found 6 breakpoint and 4 watchpoint registers.
[    0.359484] DMA: preallocated 256 KiB pool for atomic allocations
[    0.379566] HugeTLB registered 2.00 MiB page size, pre-allocated 0 pages
[    0.448864] raid6: int64x1  gen()   445 MB/s
[    0.516860] raid6: int64x1  xor()   451 MB/s
[    0.584986] raid6: int64x2  gen()   680 MB/s
[    0.653010] raid6: int64x2  xor()   599 MB/s
[    0.721064] raid6: int64x4  gen()   980 MB/s
[    0.789154] raid6: int64x4  xor()   737 MB/s
[    0.857225] raid6: int64x8  gen()  1162 MB/s
[    0.925273] raid6: int64x8  xor()   759 MB/s
[    0.993381] raid6: neonx1   gen()   735 MB/s
[    1.061423] raid6: neonx1   xor()   880 MB/s
[    1.129490] raid6: neonx2   gen()  1129 MB/s
[    1.197547] raid6: neonx2   xor()  1173 MB/s
[    1.265632] raid6: neonx4   gen()  1479 MB/s
[    1.333689] raid6: neonx4   xor()  1417 MB/s
[    1.401776] raid6: neonx8   gen()  1536 MB/s
[    1.469823] raid6: neonx8   xor()  1459 MB/s
[    1.469864] raid6: using algorithm neonx8 gen() 1536 MB/s
[    1.473809] raid6: .... xor() 1459 MB/s, rmw enabled
[    1.478745] raid6: using neon recovery algorithm
[    1.484308] SCSI subsystem initialized
[    1.487273] usbcore: registered new interface driver usbfs
[    1.492536] usbcore: registered new interface driver hub
[    1.497811] usbcore: registered new device driver usb
[    1.502867] media: Linux media interface: v0.10
[    1.507317] videodev: Linux video capture interface: v2.00
[    1.512767] pps_core: LinuxPPS API ver. 1 registered
[    1.517671] pps_core: Software ver. 5.3.6 - Copyright 2005-2007 Rodolfo Giometti <giometti@linux.it>
[    1.526765] PTP clock support registered
[    1.530664] EDAC MC: Ver: 3.0.0
[    1.534268] zynqmp-ipi-mbox mailbox@ff990400: Probed ZynqMP IPI Mailbox driver.
[    1.541393] FPGA manager framework
[    1.544577] Advanced Linux Sound Architecture Driver Initialized.
[    1.550829] Bluetooth: Core ver 2.22
[    1.554017] NET: Registered protocol family 31
[    1.558413] Bluetooth: HCI device and connection manager initialized
[    1.564731] Bluetooth: HCI socket layer initialized
[    1.569572] Bluetooth: L2CAP socket layer initialized
[    1.574610] Bluetooth: SCO socket layer initialized
[    1.579884] clocksource: Switched to clocksource arch_sys_counter
[    1.585605] VFS: Disk quotas dquot_6.6.0
[    1.589431] VFS: Dquot-cache hash table entries: 512 (order 0, 4096 bytes)
[    1.601316] NET: Registered protocol family 2
[    1.601795] tcp_listen_portaddr_hash hash table entries: 1024 (order: 2, 16384 bytes)
[    1.608362] TCP established hash table entries: 16384 (order: 5, 131072 bytes)
[    1.615607] TCP bind hash table entries: 16384 (order: 6, 262144 bytes)
[    1.622433] TCP: Hash tables configured (established 16384 bind 16384)
[    1.628668] UDP hash table entries: 1024 (order: 3, 32768 bytes)
[    1.634572] UDP-Lite hash table entries: 1024 (order: 3, 32768 bytes)
[    1.641079] NET: Registered protocol family 1
[    1.645527] RPC: Registered named UNIX socket transport module.
[    1.651147] RPC: Registered udp transport module.
[    1.655813] RPC: Registered tcp transport module.
[    1.660484] RPC: Registered tcp NFSv4.1 backchannel transport module.
[    1.667740] hw perfevents: no interrupt-affinity property for /pmu, guessing.
[    1.674153] hw perfevents: enabled with armv8_pmuv3 PMU driver, 7 counters available
[    1.682706] Initialise system trusted keyrings
[    1.686163] workingset: timestamp_bits=62 max_order=19 bucket_order=0
[    1.693325] NFS: Registering the id_resolver key type
[    1.697521] Key type id_resolver registered
[    1.701660] Key type id_legacy registered
[    1.705643] nfs4filelayout_init: NFSv4 File Layout Driver Registering...
[    1.712314] jffs2: version 2.2. (NAND) © 2001-2006 Red Hat, Inc.
[    2.800459] NET: Registered protocol family 38
[    2.858505] Key type asymmetric registered
[    2.858547] Asymmetric key parser 'x509' registered
[    2.861851] Block layer SCSI generic (bsg) driver version 0.4 loaded (major 247)
[    2.869168] io scheduler noop registered
[    2.873056] io scheduler deadline registered
[    2.877327] io scheduler cfq registered (default)
[    2.881967] io scheduler mq-deadline registered
[    2.886464] io scheduler kyber registered
[    2.923758] Serial: 8250/16550 driver, 4 ports, IRQ sharing disabled
[    2.928220] cacheinfo: Unable to detect cache hierarchy for CPU 0
[    2.936106] brd: module loaded
[    2.941291] loop: module loaded
[    2.942259] mtdoops: mtd device (mtddev=name/number) must be supplied
[    2.946844] libphy: Fixed MDIO Bus: probed
[    2.950748] tun: Universal TUN/TAP device driver, 1.6
[    2.954457] CAN device driver interface
[    2.959118] usbcore: registered new interface driver asix
[    2.963497] usbcore: registered new interface driver ax88179_178a
[    2.969540] usbcore: registered new interface driver cdc_ether
[    2.975333] usbcore: registered new interface driver net1080
[    2.980955] usbcore: registered new interface driver cdc_subset
[    2.986836] usbcore: registered new interface driver zaurus
[    2.992385] usbcore: registered new interface driver cdc_ncm
[    2.998578] ehci_hcd: USB 2.0 'Enhanced' Host Controller (EHCI) Driver
[    3.004461] ehci-pci: EHCI PCI platform driver
[    3.009162] usbcore: registered new interface driver uas
[    3.014182] usbcore: registered new interface driver usb-storage
[    3.020762] rtc_zynqmp ffa60000.rtc: rtc core: registered ffa60000.rtc as rtc0
[    3.027354] i2c /dev entries driver
[    3.032392] usbcore: registered new interface driver uvcvideo
[    3.036464] USB Video Class driver (1.1.1)
[    3.041341] Bluetooth: HCI UART driver ver 2.3
[    3.044949] Bluetooth: HCI UART protocol H4 registered
[    3.050045] Bluetooth: HCI UART protocol BCSP registered
[    3.055345] Bluetooth: HCI UART protocol LL registered
[    3.060425] Bluetooth: HCI UART protocol ATH3K registered
[    3.065804] Bluetooth: HCI UART protocol Three-wire (H5) registered
[    3.072057] Bluetooth: HCI UART protocol Intel registered
[    3.077397] Bluetooth: HCI UART protocol QCA registered
[    3.082602] usbcore: registered new interface driver bcm203x
[    3.088222] usbcore: registered new interface driver bpa10x
[    3.093756] usbcore: registered new interface driver bfusb
[    3.099206] usbcore: registered new interface driver btusb
[    3.104626] Bluetooth: Generic Bluetooth SDIO driver ver 0.1
[    3.110300] usbcore: registered new interface driver ath3k
[    3.115833] EDAC MC: ECC not enabled
[    3.119388] EDAC DEVICE0: Giving out device to module edac controller cache_err: DEV edac (POLLED)
[    3.128338] EDAC DEVICE1: Giving out device to module zynqmp-ocm-edac controller zynqmp_ocm: DEV ff960000.memory-controller (INTERRUPT)
[    3.140534] sdhci: Secure Digital Host Controller Interface driver
[    3.146406] sdhci: Copyright(c) Pierre Ossman
[    3.150730] sdhci-pltfm: SDHCI platform and OF driver helper
[    3.156694] ledtrig-cpu: registered to indicate activity on CPUs
[    3.162378] zynqmp_firmware_probe Platform Management API v1.1
[    3.168123] zynqmp_firmware_probe Trustzone version v1.0
[    3.197015] zynqmp_clk_mux_get_parent() getparent failed for clock: lpd_wdt, ret = -22
[    3.199769] alg: No test for xilinx-zynqmp-aes (zynqmp-aes)
[    3.204843] zynqmp_aes zynqmp_aes: AES Successfully Registered
[    3.204843]
[    3.212364] alg: No test for xilinx-keccak-384 (zynqmp-keccak-384)
[    3.218486] alg: No test for xilinx-zynqmp-rsa (zynqmp-rsa)
[    3.224146] usbcore: registered new interface driver usbhid
[    3.229386] usbhid: USB HID core driver
[    3.233354] xlnk xlnk: Major 243
[    3.236532] xlnk xlnk: xlnk driver loaded
[    3.240374] xlnk xlnk: xlnk_pdev is not null
[    3.247025] fpga_manager fpga0: Xilinx ZynqMP FPGA Manager registered
[    3.251426] usbcore: registered new interface driver snd-usb-audio
[    3.258118] pktgen: Packet Generator for packet performance testing. Version: 2.75
[    3.265157] Initializing XFRM netlink socket
[    3.269015] NET: Registered protocol family 10
[    3.273782] Segment Routing with IPv6
[    3.277064] sit: IPv6, IPv4 and MPLS over IPv4 tunneling driver
[    3.283245] NET: Registered protocol family 17
[    3.287264] NET: Registered protocol family 15
[    3.291682] bridge: filtering via arp/ip/ip6tables is no longer available by default. Update your scripts to load br_netfilter if you need this.
[    3.304609] can: controller area network core (rev 20170425 abi 9)
[    3.310737] NET: Registered protocol family 29
[    3.315109] can: raw protocol (rev 20170425)
[    3.319345] can: broadcast manager protocol (rev 20170425 t)
[    3.324971] can: netlink gateway (rev 20170425) max_hops=1
[    3.330803] Bluetooth: RFCOMM TTY layer initialized
[    3.335269] Bluetooth: RFCOMM socket layer initialized
[    3.340380] Bluetooth: RFCOMM ver 1.11
[    3.344088] Bluetooth: BNEP (Ethernet Emulation) ver 1.3
[    3.349359] Bluetooth: BNEP filters: protocol multicast
[    3.354552] Bluetooth: BNEP socket layer initialized
[    3.359480] Bluetooth: HIDP (Human Interface Emulation) ver 1.2
[    3.365364] Bluetooth: HIDP socket layer initialized
[    3.370447] 9pnet: Installing 9P2000 support
[    3.374552] Key type dns_resolver registered
[    3.379287] registered taskstats version 1
[    3.382840] Loading compiled-in X.509 certificates
[    3.388013] Btrfs loaded, crc32c=crc32c-generic
[    3.399778] ff000000.serial: ttyPS1 at MMIO 0xff000000 (irq = 40, base_baud = 6249999) is a xuartps
[    3.403916] ff010000.serial: ttyPS0 at MMIO 0xff010000 (irq = 41, base_baud = 6249999) is a xuartps
[    3.417915] console [ttyPS0] enabled
[    3.417915] console [ttyPS0] enabled
[    3.421517] bootconsole [cdns0] disabled
[    3.421517] bootconsole [cdns0] disabled
[    3.429649] of-fpga-region fpga-full: FPGA Region probed
[    3.439142] xilinx-dpdma fd4c0000.dma: Xilinx DPDMA engine is probed
[    3.445760] xilinx-zynqmp-dma fd500000.dma: ZynqMP DMA driver Probe success
[    3.452891] xilinx-zynqmp-dma fd510000.dma: ZynqMP DMA driver Probe success
[    3.460017] xilinx-zynqmp-dma fd520000.dma: ZynqMP DMA driver Probe success
[    3.467132] xilinx-zynqmp-dma fd530000.dma: ZynqMP DMA driver Probe success
[    3.474241] xilinx-zynqmp-dma fd540000.dma: ZynqMP DMA driver Probe success
[    3.481356] xilinx-zynqmp-dma fd550000.dma: ZynqMP DMA driver Probe success
[    3.488475] xilinx-zynqmp-dma fd560000.dma: ZynqMP DMA driver Probe success
[    3.495593] xilinx-zynqmp-dma fd570000.dma: ZynqMP DMA driver Probe success
[    3.502787] xilinx-zynqmp-dma ffa80000.dma: ZynqMP DMA driver Probe success
[    3.509906] xilinx-zynqmp-dma ffa90000.dma: ZynqMP DMA driver Probe success
[    3.517020] xilinx-zynqmp-dma ffaa0000.dma: ZynqMP DMA driver Probe success
[    3.524141] xilinx-zynqmp-dma ffab0000.dma: ZynqMP DMA driver Probe success
[    3.531257] xilinx-zynqmp-dma ffac0000.dma: ZynqMP DMA driver Probe success
[    3.538372] xilinx-zynqmp-dma ffad0000.dma: ZynqMP DMA driver Probe success
[    3.545491] xilinx-zynqmp-dma ffae0000.dma: ZynqMP DMA driver Probe success
[    3.552611] xilinx-zynqmp-dma ffaf0000.dma: ZynqMP DMA driver Probe success
[    3.559986] xilinx-psgtr fd400000.zynqmp_phy: Lane:1 type:8 protocol:4 pll_locked:yes
[    3.570955] xilinx-dp-snd-codec fd4a0000.zynqmp-display:zynqmp_dp_snd_codec0: Xilinx DisplayPort Sound Codec probed
[    3.581708] xilinx-dp-snd-pcm zynqmp_dp_snd_pcm0: Xilinx DisplayPort Sound PCM probed
[    3.589767] xilinx-dp-snd-pcm zynqmp_dp_snd_pcm1: Xilinx DisplayPort Sound PCM probed
[    3.598721] xilinx-dp-snd-card fd4a0000.zynqmp-display:zynqmp_dp_snd_card: xilinx-dp-snd-codec-dai <-> xilinx-dp-snd-codec-dai mapping ok
[    3.611228] xilinx-dp-snd-card fd4a0000.zynqmp-display:zynqmp_dp_snd_card: xilinx-dp-snd-codec-dai <-> xilinx-dp-snd-codec-dai mapping ok
[    3.623995] xilinx-dp-snd-card fd4a0000.zynqmp-display:zynqmp_dp_snd_card: Xilinx DisplayPort Sound Card probed
[    3.634220] OF: graph: no port node found in /amba/zynqmp-display@fd4a0000
[    3.641298] [drm] Supports vblank timestamp caching Rev 2 (21.10.2013).
[    3.647904] [drm] No driver support for vblank timestamp query.
[    3.653909] xlnx-drm xlnx-drm.0: bound fd4a0000.zynqmp-display (ops 0xffffff8008bbea78)
[    4.739899] [drm] Cannot find any crtc or sizes
[    4.744700] [drm] Initialized xlnx 1.0.0 20130509 for fd4a0000.zynqmp-display on minor 0
[    4.752801] zynqmp-display fd4a0000.zynqmp-display: ZynqMP DisplayPort Subsystem driver probed
[    4.762922] xilinx-axipmon ffa00000.perf-monitor: Probed Xilinx APM
[    4.769465] xilinx-axipmon fd0b0000.perf-monitor: Probed Xilinx APM
[    4.775978] xilinx-axipmon fd490000.perf-monitor: Probed Xilinx APM
[    4.782475] xilinx-axipmon ffa10000.perf-monitor: Probed Xilinx APM
[    4.788993] dwc3-of-simple ff9d0000.usb0: dwc3_simple_set_phydata: Can't find usb3-phy
[    4.797415] dwc3 fe200000.dwc3: Failed to get clk 'ref': -2
[    4.803747] dwc3-of-simple ff9e0000.usb1: dwc3_simple_set_phydata: Can't find usb3-phy
[    4.812080] dwc3 fe300000.dwc3: Failed to get clk 'ref': -2
[    4.819141] cdns-i2c ff030000.i2c: 400 kHz mmio ff030000 irq 30
[    4.825447] cdns-wdt fd4d0000.watchdog: Xilinx Watchdog Timer with timeout 60s
[    4.832898] cdns-wdt ff150000.watchdog: Xilinx Watchdog Timer with timeout 10s
[    4.840878] xhci-hcd xhci-hcd.0.auto: xHCI Host Controller
[    4.846378] xhci-hcd xhci-hcd.0.auto: new USB bus registered, assigned bus number 1
[    4.854989] xhci-hcd xhci-hcd.0.auto: hcc params 0x0238f625 hci version 0x100 quirks 0x0000000202010010
[    4.864403] xhci-hcd xhci-hcd.0.auto: irq 50, io mem 0xfe300000
[    4.870592] usb usb1: New USB device found, idVendor=1d6b, idProduct=0002, bcdDevice= 4.19
[    4.878852] usb usb1: New USB device strings: Mfr=3, Product=2, SerialNumber=1
[    4.886071] usb usb1: Product: xHCI Host Controller
[    4.890938] usb usb1: Manufacturer: Linux 4.19.0-xilinx-v2019.2 xhci-hcd
[    4.897630] usb usb1: SerialNumber: xhci-hcd.0.auto
[    4.902887] hub 1-0:1.0: USB hub found
[    4.906656] hub 1-0:1.0: 1 port detected
[    4.910788] xhci-hcd xhci-hcd.0.auto: xHCI Host Controller
[    4.916278] xhci-hcd xhci-hcd.0.auto: new USB bus registered, assigned bus number 2
[    4.923950] xhci-hcd xhci-hcd.0.auto: Host supports USB 3.0  SuperSpeed
[    4.930572] mmc0: SDHCI controller on ff160000.mmc [ff160000.mmc] using ADMA 64-bit
[    4.938403] usb usb2: We don't know the algorithms for LPM for this host, disabling LPM.
[    4.947276] usb usb2: New USB device found, idVendor=1d6b, idProduct=0003, bcdDevice= 4.19
[    4.955540] usb usb2: New USB device strings: Mfr=3, Product=2, SerialNumber=1
[    4.962757] usb usb2: Product: xHCI Host Controller
[    4.967625] usb usb2: Manufacturer: Linux 4.19.0-xilinx-v2019.2 xhci-hcd
[    4.974317] usb usb2: SerialNumber: xhci-hcd.0.auto
[    4.979473] hub 2-0:1.0: USB hub found
[    4.983237] hub 2-0:1.0: 1 port detected
[    5.018560] mmc1: SDHCI controller on ff170000.mmc [ff170000.mmc] using ADMA 64-bit
[    5.029479] mmc0: new high speed SDHC card at address 59b4
[    5.035654] mmcblk0: mmc0:59b4 USD   7.51 GiB
[    5.043624] rtc_zynqmp ffa60000.rtc: setting system clock to 1970-01-01 00:00:08 UTC (8)
[    5.051724] of_cfs_init
[    5.054205] of_cfs_init: OK
[    5.057120] cfg80211: Loading compiled-in X.509 certificates for regulatory database
[    5.065806]  mmcblk0: p1 p2
[    5.083717] mmc1: new high speed SDIO card at address 0001
[    5.196669] cfg80211: Loaded X.509 cert 'sforshee: 00b28ddf47aef9cea7'
[    5.203200] clk: Not disabling unused clocks
[    5.207469] ALSA device list:
[    5.210430]   #0: DisplayPort monitor
[    5.214516] platform regulatory.0: Direct firmware load for regulatory.db failed with error -2
[    5.223128] cfg80211: failed to load regulatory.db
[    5.243894] usb 1-1: new high-speed USB device number 2 using xhci-hcd
[    5.311520] EXT4-fs (mmcblk0p2): mounted filesystem with ordered data mode. Opts: (null)
[    5.319627] VFS: Mounted root (ext4 filesystem) on device 179:2.
[    5.332794] devtmpfs: mounted
[    5.336053] Freeing unused kernel memory: 832K
[    5.340535] Run /sbin/init as init process
[    5.396374] usb 1-1: New USB device found, idVendor=0424, idProduct=2744, bcdDevice= 2.05
[    5.404563] usb 1-1: New USB device strings: Mfr=1, Product=2, SerialNumber=0
[    5.411691] usb 1-1: Product: USB2744
[    5.415347] usb 1-1: Manufacturer: Microchip Tech
INIT: version 2.88 booting
[    5.474751] hub 1-1:1.0: USB hub found
[    5.478535] hub 1-1:1.0: 4 ports detected
[    5.509403] random: fast init done
Starting udev
[    5.827919] usb 1-1.4: new high-speed USB device number 3 using xhci-hcd
[    5.851917] [drm] Cannot find any crtc or sizes
[    5.934260] udevd[1783]: starting version 3.2.5
[    5.936653] usb 1-1.4: New USB device found, idVendor=0424, idProduct=2740, bcdDevice= 2.00
[    5.945259] random: udevd: uninitialized urandom read (16 bytes read)
[    5.947141] usb 1-1.4: New USB device strings: Mfr=1, Product=2, SerialNumber=0
[    5.954224] random: udevd: uninitialized urandom read (16 bytes read)
[    5.960855] usb 1-1.4: Product: Hub Controller
[    5.960860] usb 1-1.4: Manufacturer: Microchip Tech
[    5.967936] random: udevd: uninitialized urandom read (16 bytes read)
[    6.022538] udevd[1784]: starting eudev-3.2.5
[    6.620884] FAT-fs (mmcblk0p1): Volume was not properly unmounted. Some data may be corrupt. Please run fsck.
[    6.671295] EXT4-fs (mmcblk0p2): re-mounted. Opts: (null)
[    8.094115] urandom_read: 4 callbacks suppressed
[    8.094121] random: dd: uninitialized urandom read (512 bytes read)
Configuring packages on first boot....
 (This may take several minutes. Please do not power off the machine.)
Running postinst /etc/rpm-postinsts/100-xrt...
[   10.324545] INFO: Creating ICD entry for Xilinx Platform
Running postinst /etc/rpm-postinsts/101-sysvinit-inittab...
Running postinst /etc/rpm-postinsts/102-libmali-xlnx...
[   10.508872] update-alternatives: Linking /usr/lib/libMali.so.9.0 to /usr/lib/x11/libMali.so.9.0
[   10.562599] random: ln: uninitialized urandom read (6 bytes read)
[   10.569434] update-alternatives: Linking /usr/lib/libMali.so.9.0 to /usr/lib/x11/libMali.so.9.0
[   10.606313] Warn: update-alternatives: libmali-xlnx has multiple providers with the same priority, please check /usr/lib/opkg/alternatives/libmali-xlnx for details
[   10.638197] random: ln: uninitialized urandom read (6 bytes read)
[   10.645010] update-alternatives: Linking /usr/lib/libMali.so.9.0 to /usr/lib/x11/libMali.so.9.0
[   10.699216] update-alternatives: Linking /usr/lib/libMali.so.9.0 to /usr/lib/x11/libMali.so.9.0
update-rc.d: /etc/init.d/run-postinsts exists during rc.d purge (continuing)
 Removing any system startup links for run-postinsts ...
  /etc/rcS.d/S99run-postinsts
INIT: Entering runlevel: 5
Configuring network interfaces... Cannot find device "eth0"
Starting system message bus: dbus.
Starting haveged: haveged: listening socket at 3
haveged: haveged starting up


Starting Dropbear SSH server: Generating 2048 bit rsa key, this may take a while...
haveged: haveged: ver: 1.9.4; arch: generic; vend: ; build: (gcc 8.2.0 CTV); collect: 128K

haveged: haveged: cpu: (VC); data: 16K (D); inst: 16K (D); idx: 11/40; sz: 15528/64688

haveged: haveged: tot tests(BA8): A:1/1 B:1/1 continuous tests(B):  last entropy estimate 8.00043

haveged: haveged: fills: 0, generated: 0

[   11.832395] random: crng init done
Public key portion is:
ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAABAQClgIPUvRJMncuVZRLC/YwbsjRYKGDbnVqdOWuh/loLd2t8k3MzRVOzTiNu6inSj2+dcIHeXI0OqjuCqswJMPrUS8AebThSB3zosmkcToHAzPXnMBXVg9jQvEqiYFbY0Xfm24rm4CskNj49/1CiiO1xAhwWp7xiHUZ7prlC7gqzvxPRb6xaGfhAzxYYh8ONVR+hFLejuANuDRse6TUZsE0w+kVXGgm9z5NvCJvGdsvRrT2MPEKGtXHbwdi+cd8wquAYI9spVcSANmnPXKBUINF7YzKOWwe3KxmEd8UZw9gOZVykRw3J+DPjad3Ef7wjIzosPILCpPhPGq3slW421a6b root@ultra96v2_min
Fingerprint: sha1!! 83:dd:7f:48:6b:01:eb:90:4c:c0:3b:ba:0f:d0:1e:77:32:75:48:51
dropbear.
Starting internet superserver: inetd.
Starting syslogd/klogd: done
Starting tcf-agent: OK

PetaLinux 2019.2 ultra96v2_min /dev/ttyPS0

ultra96v2_min login: root

  1. 2019年11月20日 04:59 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:2

Vitis_Accel_Examples の hello_world サンプルをUltra96V2 のプラットフォームでやってみる3

Vitis_Accel_Examples の hello_world サンプルをUltra96V2 のプラットフォームでやってみる2”の続き。

前回は、xsa ファイル名からPetaLinux のプロジェクト名、Vitis でのプラットフォーム名をすべて ultra96v2_min で統一したら、hello_world サンプルのビルドが進んだが、TARGET=hw でビルドした時に”ERROR: [CFGEN 83-2299] Clock ID 0 must exist. Please correct the targetted platform.”というエラーが出てしまった。今回は、そのエラーの解消を試みた。

Vivado のブロックデザインで clock のID が 0 のものが必要ということだと思う。それはデフォルトのクロックなのではないだろうか?ということで、Vitis Unified Software Development Platform Documentation の Creating the Hardware Component の Declaring Platform (PFM) Interfaces and Properties の 5. を見ると

Set id = 0.

と書かれている。やはりデフォルトのクロックは id = 0 にする必要があるらしい? 早速やってみよう。

私のデザインでは、デフォルトのクロックは clk_out2 だが、id を見ると 2 になっていた。

id を 0 に変更した。

xsa ファイルを出力した。
cd /home/masaaki/HDL/Ultra96/Vitis_platform/2019.2/Ultra96V2_Platform1/
write_hw_platform -include_bit ultra96v2_min.xsa
validate_hw_platform ./ultra96v2_min.xsa



もう一度、PetaLinux でも ultra96v2_min プロジェクトで、
cd ultra96v2_min
petalinux-config --get-hw-description=~/HDL/Ultra96/Vitis_platform/2019.2/ultra96v2_min/

からやり直した。

Vitis 2019.2 では、ultra96v2_min プラットフォームを削除してもう一度、ultra96v2_min プラットフォームを作り直した。

その上で、もう一度、hello_world サンプルを make した。
make all TARGET=hw DEVICE=ultra96v2_min HOST_ARCH=aarch64 SYSROOT=/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux/

そうしたら、ビルドはだいたい終了して、いつもの cp のエラーまで進んだ。

hello_world ディレクトリの内容を示す。

hello_world/sd_card ディレクトリの内容を示す。

hello_world のビルドのログを示す。

masaaki@masaaki-H110M4-M01:~/Vitis_Work/Vitis_Accel_Examples/hello_world$ make all TARGET=hw DEVICE=ultra96v2_min HOST_ARCH=aarch64 SYSROOT=/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux/
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/gnu/aarch64/lin/aarch64-linux/bin/aarch64-linux-gnu-g++ -I..//common/includes/xcl2 -I/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux//usr//include/xrt -I/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vivado/2019.2/include -Wall -O0 -g -std=c++11 -fmessage-length=0 ..//common/includes/xcl2/xcl2.cpp src/host.cpp  -o 'host'  -L/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux//usr//lib -lOpenCL -lpthread  -lrt -lstdc++  --sysroot=/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux/
mkdir -p ./build_dir.hw.ultra96v2_min
v++ -t hw --platform ultra96v2_min --save-temps  --temp_dir ./build_dir.hw.ultra96v2_min -l  -o'build_dir.hw.ultra96v2_min/vadd.xclbin' _x.hw.ultra96v2_min/vadd.xo
Option Map File Used: '/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/data/vitis/vpp/optMap.xml'

****** v++ v2019.2 (64-bit)
  **** SW Build 2700185 on Thu Oct 24 18:45:48 MDT 2019
    ** Copyright 1986-2019 Xilinx, Inc. All Rights Reserved.

INFO: [v++ 60-1306] Additional information associated with this v++ link can be found at:
 Reports: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/reports/link
 Log files: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/logs/link
Running Dispatch Server on port:42947
INFO: [v++ 60-1548] Creating build summary session with primary output /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/vadd.xclbin.link_summary, at Mon Nov 18 05:02:19 2019
INFO: [v++ 60-1316] Initiating connection to rulecheck server, at Mon Nov 18 05:02:19 2019
Running Rule Check Server on port:35157
INFO: [v++ 60-1315] Creating rulecheck session with output '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/reports/link/v++_link_vadd_guidance.html', at Mon Nov 18 05:02:20 2019
INFO: [v++ 60-895]   Target platform: /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/ultra96v2_min.xpfm
INFO: [v++ 60-1578]   This platform contains Xilinx Shell Archive '/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/hw/ultra96v2_min.xsa'
INFO: [v++ 60-629] Linking for hardware target
INFO: [v++ 60-423]   Target device: ultra96v2_min
INFO: [v++ 60-1332] Run 'run_link' status: Not started
INFO: [v++ 60-1443] [05:02:20] Run run_link: Step system_link: Started
INFO: [v++ 60-1453] Command Line: system_link --xo /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/_x.hw.ultra96v2_min/vadd.xo -keep --xpfm /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/ultra96v2_min.xpfm --target hw --output_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int --temp_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link
INFO: [v++ 60-1454] Run Directory: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/run_link
INFO: [SYSTEM_LINK 82-76] Reading emulation BD and HPFM information
INFO: [SYSTEM_LINK 60-1316] Initiating connection to rulecheck server, at Mon Nov 18 05:02:21 2019
INFO: [SYSTEM_LINK 82-70] Extracting xo v3 file /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/_x.hw.ultra96v2_min/vadd.xo
INFO: [KernelCheck 83-118] 'vadd' kernel.xml and component.xml caseness discrepency is being corrected, S_AXI_CONTROL is being replaced by s_axi_control
INFO: [KernelCheck 83-118] 'in1' kernel.xml and component.xml caseness discrepency is being corrected, S_AXI_CONTROL is being replaced by s_axi_control
INFO: [KernelCheck 83-118] 'in2' kernel.xml and component.xml caseness discrepency is being corrected, S_AXI_CONTROL is being replaced by s_axi_control
INFO: [KernelCheck 83-118] 'out_r' kernel.xml and component.xml caseness discrepency is being corrected, S_AXI_CONTROL is being replaced by s_axi_control
INFO: [KernelCheck 83-118] 'size' kernel.xml and component.xml caseness discrepency is being corrected, S_AXI_CONTROL is being replaced by s_axi_control
INFO: [SYSTEM_LINK 82-53] Creating IP database /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/_sysl/.cdb/xd_ip_db.xml
INFO: [SYSTEM_LINK 82-38] [05:02:21] build_xd_ip_db started: /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/bin/build_xd_ip_db -ip_search 0  -sds-pf /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/ultra96v2_min.hpfm -clkid 0 -ip /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/iprepo/xilinx_com_hls_vadd_1_0,vadd -o /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/_sysl/.cdb/xd_ip_db.xml
INFO: [SYSTEM_LINK 82-37] [05:02:24] build_xd_ip_db finished successfully
Time (s): cpu = 00:00:03 ; elapsed = 00:00:03 . Memory (MB): peak = 296.438 ; gain = 0.000 ; free physical = 327 ; free virtual = 34652
INFO: [SYSTEM_LINK 82-51] Create system connectivity graph
INFO: [SYSTEM_LINK 82-102] Applying explicit connections to the system connectivity graph: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/cfgraph/cfgen_cfgraph.xml
INFO: [SYSTEM_LINK 82-38] [05:02:24] cfgen started: /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/bin/cfgen -dmclkid 0 -r /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/_sysl/.cdb/xd_ip_db.xml -o /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/cfgraph/cfgen_cfgraph.xml
INFO: [CFGEN 83-0] Kernel Specs:
INFO: [CFGEN 83-0]   kernel: vadd, num: 1  {vadd_1}
INFO: [CFGEN 83-2226] Inferring mapping for argument vadd_1.in1 to HP
INFO: [CFGEN 83-2226] Inferring mapping for argument vadd_1.in2 to HP
INFO: [CFGEN 83-2226] Inferring mapping for argument vadd_1.out_r to HP
INFO: [SYSTEM_LINK 82-37] [05:02:25] cfgen finished successfully
Time (s): cpu = 00:00:00.25 ; elapsed = 00:00:00.29 . Memory (MB): peak = 296.438 ; gain = 0.000 ; free physical = 330 ; free virtual = 34655
INFO: [SYSTEM_LINK 82-52] Create top-level block diagram
INFO: [SYSTEM_LINK 82-38] [05:02:25] cf2bd started: /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/bin/cf2bd  --linux --trace_buffer 1024 --input_file /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/cfgraph/cfgen_cfgraph.xml --ip_db /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/_sysl/.cdb/xd_ip_db.xml --cf_name dr --working_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/_sysl/.xsd --temp_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link --output_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int
INFO: [CF2BD 82-31] Launching cf2xd: cf2xd -linux -trace-buffer 1024 -i /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/cfgraph/cfgen_cfgraph.xml -r /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/_sysl/.cdb/xd_ip_db.xml -o dr.xml
INFO: [CF2BD 82-28] cf2xd finished successfully
INFO: [CF2BD 82-31] Launching cf_xsd: cf_xsd -disable-address-gen -dn dr -dp /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/_sysl/.xsd

rlwrap: warning: your $TERM is 'xterm-256color' but rlwrap couldn't find it in the terminfo database. Expect some problems.: Inappropriate ioctl for device
INFO: [CF2BD 82-28] cf_xsd finished successfully
INFO: [SYSTEM_LINK 82-37] [05:02:26] cf2bd finished successfully
Time (s): cpu = 00:00:02 ; elapsed = 00:00:02 . Memory (MB): peak = 296.438 ; gain = 0.000 ; free physical = 321 ; free virtual = 34652
INFO: [v++ 60-1441] [05:02:26] Run run_link: Step system_link: Completed
Time (s): cpu = 00:00:06 ; elapsed = 00:00:06 . Memory (MB): peak = 677.902 ; gain = 0.000 ; free physical = 340 ; free virtual = 34670
INFO: [v++ 60-1443] [05:02:26] Run run_link: Step cf2sw: Started
INFO: [v++ 60-1453] Command Line: cf2sw -sdsl /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/sdsl.dat -rtd /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/cf2sw.rtd -xclbin /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/xclbin_orig.xml -o /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/xclbin_orig.1.xml
INFO: [v++ 60-1454] Run Directory: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/run_link
INFO: [v++ 60-1441] [05:02:27] Run run_link: Step cf2sw: Completed
Time (s): cpu = 00:00:00.48 ; elapsed = 00:00:00.54 . Memory (MB): peak = 677.902 ; gain = 0.000 ; free physical = 338 ; free virtual = 34670
INFO: [v++ 60-1443] [05:02:27] Run run_link: Step rtd2_system_diagram: Started
INFO: [v++ 60-1453] Command Line: rtd2SystemDiagram --rtdJsonFileName /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/cf2sw.rtd --diagramJsonFileName /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/systemDiagramModel.json --platformFilePath /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/ultra96v2_min.xpfm --generatedByName v++ --generatedByVersion 2019.2 --generatedByChangeList 2700185 --generatedByTimeStamp Thu Oct 24 18:45:48 MDT 2019 --generatedByOptions /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/bin/unwrapped/lnx64.o/v++ -t hw --platform ultra96v2_min --save-temps --temp_dir ./build_dir.hw.ultra96v2_min -l -obuild_dir.hw.ultra96v2_min/vadd.xclbin _x.hw.ultra96v2_min/vadd.xo  --generatedByXclbinName vadd --kernelInfoDataFileName /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/kernel_info.dat
INFO: [v++ 60-1454] Run Directory: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/run_link
WARNING: [v++ 82-164] Unable to populate user region instance path.  The platform file does not contain a hardwarePlatform.devices..core.instPath entry.
INFO: [v++ 60-839] Read in kernel information from file '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/kernel_info.dat'.
WARNING: [v++ 82-158] Unable to populate kernel available resources DSP entry.
WARNING: [v++ 82-163] Unable to populate user region available resources.  The platform file deos not contain a hardwarePlatform.devices..core.availableResources entry
INFO: [v++ 60-1441] [05:02:29] Run run_link: Step rtd2_system_diagram: Completed
Time (s): cpu = 00:00:02 ; elapsed = 00:00:02 . Memory (MB): peak = 677.902 ; gain = 0.000 ; free physical = 342 ; free virtual = 34672
INFO: [v++ 60-1443] [05:02:29] Run run_link: Step vpl: Started
INFO: [v++ 60-1453] Command Line: vpl -t hw -f ultra96v2_min -s --output_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int --log_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/logs/link --report_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/reports/link --config /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/vplConfig.ini -k /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/kernel_info.dat --webtalk_flag Vitis --temp_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link --no-info --tlog_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/.tlog/v++_link_vadd --iprepo /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/xo/ip_repo/xilinx_com_hls_vadd_1_0 --messageDb /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/run_link/vpl.pb /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/dr.bd.tcl
INFO: [v++ 60-1454] Run Directory: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/run_link

****** vpl v2019.2 (64-bit)
  **** SW Build 2700185 on Thu Oct 24 18:45:48 MDT 2019
    ** Copyright 1986-2019 Xilinx, Inc. All Rights Reserved.

INFO: [VPL 60-839] Read in kernel information from file '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/kernel_info.dat'.
INFO: [VPL 60-423]   Target device: ultra96v2_min
INFO: [VPL 60-1032] Extracting hardware platform to /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/vivado/vpl/.local/hw_platform
[05:02:41] Run vpl: Step create_project: Started
Creating Vivado project.
[05:02:50] Run vpl: Step create_project: Completed
[05:02:50] Run vpl: Step create_bd: Started
[05:03:01] Run vpl: Step create_bd: Completed
[05:03:01] Run vpl: Step update_bd: Started
[05:03:02] Run vpl: Step update_bd: Completed
[05:03:02] Run vpl: Step generate_target: Started
[05:03:42] Run vpl: Step generate_target: Completed
[05:03:42] Run vpl: Step config_hw_runs: Started
[05:03:44] Run vpl: Step config_hw_runs: Completed
[05:03:44] Run vpl: Step synth: Started
[05:04:15] Block-level synthesis in progress, 0 of 7 jobs complete, 2 jobs running.
[05:04:45] Block-level synthesis in progress, 0 of 7 jobs complete, 2 jobs running.
[05:05:15] Block-level synthesis in progress, 0 of 7 jobs complete, 2 jobs running.
[05:05:45] Block-level synthesis in progress, 0 of 7 jobs complete, 2 jobs running.
[05:06:15] Block-level synthesis in progress, 1 of 7 jobs complete, 1 job running.
[05:06:46] Block-level synthesis in progress, 2 of 7 jobs complete, 1 job running.
[05:07:16] Block-level synthesis in progress, 2 of 7 jobs complete, 2 jobs running.
[05:07:46] Block-level synthesis in progress, 2 of 7 jobs complete, 2 jobs running.
[05:08:16] Block-level synthesis in progress, 2 of 7 jobs complete, 2 jobs running.
[05:08:46] Block-level synthesis in progress, 4 of 7 jobs complete, 1 job running.
[05:09:16] Block-level synthesis in progress, 4 of 7 jobs complete, 2 jobs running.
[05:09:46] Block-level synthesis in progress, 4 of 7 jobs complete, 2 jobs running.
[05:10:16] Block-level synthesis in progress, 4 of 7 jobs complete, 2 jobs running.
[05:10:46] Block-level synthesis in progress, 6 of 7 jobs complete, 0 jobs running.
[05:11:16] Block-level synthesis in progress, 6 of 7 jobs complete, 1 job running.
[05:11:46] Block-level synthesis in progress, 6 of 7 jobs complete, 1 job running.
[05:12:16] Block-level synthesis in progress, 6 of 7 jobs complete, 1 job running.
[05:12:46] Block-level synthesis in progress, 6 of 7 jobs complete, 1 job running.
[05:13:16] Block-level synthesis in progress, 7 of 7 jobs complete, 0 jobs running.
[05:13:47] Top-level synthesis in progress.
[05:14:17] Top-level synthesis in progress.
[05:14:47] Top-level synthesis in progress.
[05:15:03] Run vpl: Step synth: Completed
[05:15:03] Run vpl: Step impl: Started
[05:17:04] Finished 2nd of 6 tasks (FPGA linking synthesized kernels to platform). Elapsed time: 00h 14m 33s

[05:17:04] Starting logic optimization..
[05:17:04] Phase 1 Retarget
[05:17:04] Phase 2 Constant propagation
[05:17:04] Phase 3 Sweep
[05:17:04] Phase 4 BUFG optimization
[05:17:04] Phase 5 Shift Register Optimization
[05:17:04] Phase 6 Post Processing Netlist
[05:17:34] Finished 3rd of 6 tasks (FPGA logic optimization). Elapsed time: 00h 00m 30s

[05:17:34] Starting logic placement..
[05:17:34] Phase 1 Placer Initialization
[05:17:34] Phase 1.1 Placer Initialization Netlist Sorting
[05:17:34] Phase 1.2 IO Placement/ Clock Placement/ Build Placer Device
[05:17:34] Phase 1.3 Build Placer Netlist Model
[05:17:34] Phase 1.4 Constrain Clocks/Macros
[05:17:34] Phase 2 Global Placement
[05:17:34] Phase 2.1 Floorplanning
[05:17:34] Phase 2.2 Global Placement Core
[05:17:34] Phase 2.2.1 Physical Synthesis In Placer
[05:17:34] Phase 3 Detail Placement
[05:17:34] Phase 3.1 Commit Multi Column Macros
[05:17:34] Phase 3.2 Commit Most Macros & LUTRAMs
[05:17:34] Phase 3.3 Area Swap Optimization
[05:18:04] Finished 4th of 6 tasks (FPGA logic placement). Elapsed time: 00h 00m 30s

[05:18:04] Starting logic routing..
[05:18:04] Phase 1 Build RT Design
[05:18:04] Phase 3.4 Pipeline Register Optimization
[05:18:04] Phase 3.5 Small Shape DP
[05:18:04] Phase 3.5.1 Small Shape Clustering
[05:18:04] Phase 3.5.2 Flow Legalize Slice Clusters
[05:18:04] Phase 3.5.3 Slice Area Swap
[05:18:04] Phase 3.5.4 Commit Slice Clusters
[05:18:04] Phase 3.6 Re-assign LUT pins
[05:18:04] Phase 3.7 Pipeline Register Optimization
[05:18:04] Phase 4 Post Placement Optimization and Clean-Up
[05:18:04] Phase 4.1 Post Commit Optimization
[05:18:04] Phase 4.1.1 Post Placement Optimization
[05:18:04] Phase 4.1.1.1 BUFG Insertion
[05:18:04] Phase 4.2 Post Placement Cleanup
[05:18:04] Phase 4.3 Placer Reporting
[05:18:04] Phase 4.4 Final Placement Cleanup
[05:18:35] Phase 2 Router Initialization
[05:18:35] Phase 2.1 Create Timer
[05:18:35] Phase 2.2 Fix Topology Constraints
[05:18:35] Phase 2.3 Pre Route Cleanup
[05:18:35] Phase 2.4 Global Clock Net Routing
[05:18:35] Phase 2.5 Update Timing
[05:18:35] Phase 3 Initial Routing
[05:18:35] Phase 4 Rip-up And Reroute
[05:18:35] Phase 4.1 Global Iteration 0
[05:19:05] Phase 4.2 Additional Iteration for Hold
[05:19:05] Phase 5 Delay and Skew Optimization
[05:19:05] Phase 5.1 Delay CleanUp
[05:19:05] Phase 5.1.1 Update Timing
[05:19:05] Phase 5.2 Clock Skew Optimization
[05:19:05] Phase 6 Post Hold Fix
[05:19:05] Phase 6.1 Hold Fix Iter
[05:19:05] Phase 6.1.1 Update Timing
[05:19:05] Phase 7 Route finalize
[05:19:05] Phase 8 Verifying routed nets
[05:19:05] Phase 9 Depositing Routes
[05:19:05] Phase 10 Post Router Timing
[05:19:05] Finished 5th of 6 tasks (FPGA routing). Elapsed time: 00h 01m 00s

[05:19:05] Starting bitstream generation..
[05:19:21] Creating bitmap...
[05:19:21] Writing bitstream ./Ultra96V2_Platform1_wrapper.bit...
[05:19:21] Finished 6th of 6 tasks (FPGA bitstream generation). Elapsed time: 00h 00m 16s
[05:19:20] Run vpl: Step impl: Completed
[05:19:21] Run vpl: FINISHED. Run Status: impl Complete!
INFO: [v++ 60-1441] [05:19:21] Run run_link: Step vpl: Completed
Time (s): cpu = 00:00:05 ; elapsed = 00:16:52 . Memory (MB): peak = 677.902 ; gain = 0.000 ; free physical = 4601 ; free virtual = 34076
INFO: [v++ 60-1443] [05:19:21] Run run_link: Step rtdgen: Started
INFO: [v++ 60-1453] Command Line: rtdgen
INFO: [v++ 60-1454] Run Directory: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/run_link
INFO: [v++ 60-1453] Command Line: cf2sw -a /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/address_map.xml -sdsl /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/sdsl.dat -xclbin /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/xclbin_orig.xml -rtd /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/vadd.rtd -o /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/vadd.xml
INFO: [v++ 60-1618] Launching
INFO: [v++ 60-1441] [05:19:23] Run run_link: Step rtdgen: Completed
Time (s): cpu = 00:00:02 ; elapsed = 00:00:02 . Memory (MB): peak = 677.902 ; gain = 0.000 ; free physical = 4614 ; free virtual = 34090
INFO: [v++ 60-1443] [05:19:23] Run run_link: Step xclbinutil: Started
INFO: [v++ 60-1453] Command Line: xclbinutil --add-section BITSTREAM:RAW:/home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/system.bit --force --key-value SYS:mode:flat --add-section :JSON:/home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/vadd.rtd --add-section CLOCK_FREQ_TOPOLOGY:JSON:/home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/vadd_xml.rtd --add-section BUILD_METADATA:JSON:/home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/vadd_build.rtd --add-section EMBEDDED_METADATA:RAW:/home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/vadd.xml --add-section SYSTEM_METADATA:RAW:/home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/systemDiagramModelSlrBaseAddress.json --key-value SYS:PlatformVBNV:vendor_Ultra96V2_Ultra96V2_Platform1_1_0 --output /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/vadd.xclbin
INFO: [v++ 60-1454] Run Directory: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/run_link
XRT Build Version: 2.3.1301
       Build Date: 2019-10-24 20:05:16
          Hash ID: 192e706aea53163a04c574f9b3fe9ed76b6ca471
Creating a default 'in-memory' xclbin image.

Section: 'BITSTREAM'(0) was successfully added.
Size   : 5568799 bytes
Format : RAW
File   : '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/system.bit'

Section: 'MEM_TOPOLOGY'(6) was successfully added.
Format : JSON
File   : 'mem_topology'

Section: 'IP_LAYOUT'(8) was successfully added.
Format : JSON
File   : 'ip_layout'

Section: 'CONNECTIVITY'(7) was successfully added.
Format : JSON
File   : 'connectivity'
WARNING: Skipping CLOCK_FREQ_TOPOLOGY section for count size is zero.
WARNING: Section 'CLOCK_FREQ_TOPOLOGY' content is empty.  No data in the given JSON file.

Section: 'CLOCK_FREQ_TOPOLOGY'(11) was empty.  No action taken.
Format : JSON
File   : '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/vadd_xml.rtd'

Section: 'BUILD_METADATA'(14) was successfully added.
Size   : 2090 bytes
Format : JSON
File   : '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/vadd_build.rtd'

Section: 'EMBEDDED_METADATA'(2) was successfully added.
Size   : 2699 bytes
Format : RAW
File   : '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/vadd.xml'

Section: 'SYSTEM_METADATA'(22) was successfully added.
Size   : 7407 bytes
Format : RAW
File   : '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/systemDiagramModelSlrBaseAddress.json'
Successfully wrote (5586736 bytes) to the output file: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/vadd.xclbin
Leaving xclbinutil.
INFO: [v++ 60-1441] [05:19:23] Run run_link: Step xclbinutil: Completed
Time (s): cpu = 00:00:00.01 ; elapsed = 00:00:00.14 . Memory (MB): peak = 677.902 ; gain = 0.000 ; free physical = 4606 ; free virtual = 34091
INFO: [v++ 60-1443] [05:19:23] Run run_link: Step xclbinutilinfo: Started
INFO: [v++ 60-1453] Command Line: xclbinutil --quiet --info /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/vadd.xclbin.info --input /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int/vadd.xclbin
INFO: [v++ 60-1454] Run Directory: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/run_link
INFO: [v++ 60-1441] [05:19:23] Run run_link: Step xclbinutilinfo: Completed
Time (s): cpu = 00:00:00.05 ; elapsed = 00:00:00.07 . Memory (MB): peak = 677.902 ; gain = 0.000 ; free physical = 4606 ; free virtual = 34091
INFO: [v++ 60-244] Generating system estimate report...
INFO: [v++ 60-1092] Generated system estimate report: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/reports/link/system_estimate_vadd.xtxt
INFO: [v++ 60-907] Packaging to directory: 'build_dir.hw.ultra96v2_min/sd_card'
INFO: [v++ 60-586] Created build_dir.hw.ultra96v2_min/vadd.xclbin
INFO: [v++ 60-1307] Run completed. Additional information can be found in:
 Guidance: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/reports/link/v++_link_vadd_guidance.html
 Timing Report: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/reports/link/imp/Ultra96V2_Platform1_wrapper_timing_summary_routed.rpt
 Vivado Log: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/logs/link/vivado.log
 Steps Log File: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/logs/link/link.steps.log

INFO: [v++ 60-791] Total elapsed time: 0h 17m 8s
emconfigutil --platform ultra96v2_min --od ./_x.hw.ultra96v2_min

****** configutil v2019.2 (64-bit)
  **** SW Build 2700185 on Thu Oct 24 18:45:48 MDT 2019
    ** Copyright 1986-2019 Xilinx, Inc. All Rights Reserved.

INFO: [ConfigUtil 60-895]   Target platform: /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/ultra96v2_min.xpfm
INFO: [ConfigUtil 60-1578]   This platform contains Xilinx Shell Archive '/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/hw/ultra96v2_min.xsa'
emulation configuration file `emconfig.json` is created in ./_x.hw.ultra96v2_min directory
mkdir -p sd_card/./build_dir.hw.ultra96v2_min
cp -rf `/home/masaaki/Vitis_Work/Vitis_Accel_Examples/common/utility/parse_platform_list.py ultra96v2_min`/ultra96v2_min/sw/ultra96v2_min/boot/generic.readme `/home/masaaki/Vitis_Work/Vitis_Accel_Examples/common/utility/parse_platform_list.py ultra96v2_min`/ultra96v2_min/sw/ultra96v2_min/xrt/image/* xrt.ini host sd_card
cp: 'None/ultra96v2_min/sw/ultra96v2_min/boot/generic.readme' を stat できません: そのようなファイルやディレクトリはありません
cp: 'None/ultra96v2_min/sw/ultra96v2_min/xrt/image/*' を stat できません: そのようなファイルやディレクトリはありません
Makefile:131: recipe for target 'sd_card' failed
make: *** [sd_card] Error 1

  1. 2019年11月19日 04:35 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

Vitis_Accel_Examples の hello_world サンプルをUltra96V2 のプラットフォームでやってみる2

Vitis_Accel_Examples の hello_world サンプルをUltra96V2 のプラットフォームでやってみる”の続き。

Xilinx/Vitis_Accel_Exampleshello_world サンプルを今まで作ってきたUltra96V2 のプラットフォームでやって見たが、作ってきたプラットフォームが non-accelerated platform と言われてしまった。その原因としては、どこかで見たかわからないのだが、ハードウェアの xsa ファイル名とソフトウェアの spfm ファイル名が同じでなければならないというのがあったと思う。
そこで、xsa ファイル名からPetaLinux のプロジェクト名、Vitis でのプラットフォーム名をすべて ultra96v2_min で統一することにした。

Vitis 2019.2 の組み込みプロセッサ プラットフォームの開発をやってみる1(ハードウェア・コンポーネントの作成)”で、最後のExport Hardware の代わりに、”Creating the Hardware Component”の
write_hw_platform -include_bit ultra96v2_min.xsa
validate_hw_platform ./ultra96v2_min.xsa

を行って、ultra96v2_min.xsa を出力した。

Vitis 2019.2 の組み込みプロセッサ プラットフォームの開発をやってみる2(ソフトウェア・コンポーネントの作成1)”では、PetaLinux のプロジェクトの名前を ultra96v2_min にした。
petalinux-create --type project --template zynqMP --name ultra96v2_min
後は同様に設定し、ビルドした。

Vitis 2019.2 の組み込みプロセッサ プラットフォームの開発をやってみる3(ソフトウェア・コンポーネントの作成2)”でも同様に作業を行った。

Vitis 2019.2 の組み込みプロセッサ プラットフォームの開発をやってみる4(プラットフォームの作成)”でも ultra96v2 プラットフォーム・プロジェクトを作り直した。
wksp1/ultra96v2_min/export/ultra96v2_min ディレクトリにプラットフォームができている。

ultra96v2_min.xpfm を示す。ハードウェアとソフトウェアのファイル名が一緒になっている。(拡張子は違う)

<?xml version="1.0" encoding="UTF-8"?>
<sdx:platform sdx:vendor="xilinx.com"
              sdx:library="sdx"
              sdx:name="ultra96v2_min"
              sdx:version="1.0"
              xmlns:sdx="http://www.xilinx.com/sdx">
    <sdx:description>
ultra96v2_min
    </sdx:description>
    <sdx:hardwarePlatforms>
        <sdx:hardwarePlatform sdx:path="hw" sdx:name="ultra96v2_min.xsa"/>
    </sdx:hardwarePlatforms>
    <sdx:softwarePlatforms>
        <sdx:softwarePlatform sdx:path="sw" sdx:name="ultra96v2_min.spfm"/>
    </sdx:softwarePlatforms>
</sdx:platform>


この ultra96v2_min プラットフォームを Vitis のインストール・ディレクトリ Vitis/2019.2/ の下の platforms ディレクトリの ultra96v2_min プラットフォームと取り替えた。

一旦、Vitis_Accel_Examples を削除して、もう一度 git clone し、hello_world ディレクトリに行って、make する。
rm -rf Vitis_Accel_Examples/
git clone https://github.com/Xilinx/Vitis_Accel_Examples.git
cd Vitis_Accel_Examples/hello_world/
make all TARGET=sw_emu DEVICE=ultra96v2_min HOST_ARCH=aarch64 SYSROOT=/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux/



エラーになってしまったが、だいぶビルドが進んだ。プラットフォームも non-accelerated platform と言われることはなくなった。
ふと考えてみると、ARM プロセッサの環境なので、TARGET=sw_emu だとQEMU 使う必要があるので、TARGET=hw でやったほうが良いかということでやってみた。
make all TARGET=hw DEVICE=ultra96v2_min HOST_ARCH=aarch64 SYSROOT=/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux/


ここでの最初のエラーは、

ERROR: [CFGEN 83-2299] Clock ID 0 must exist. Please correct the targetted platform.

ということで、Vivado のプロジェクトを見てみよう。

ログを示す。最初に TARGET=sw_emu の時のログを示す。

masaaki@masaaki-H110M4-M01:~/Vitis_Work/Vitis_Accel_Examples/hello_world$ make all TARGET=sw_emu DEVICE=ultra96v2_min HOST_ARCH=aarch64 SYSROOT=/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux/
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/gnu/aarch64/lin/aarch64-linux/bin/aarch64-linux-gnu-g++ -I..//common/includes/xcl2 -I/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux//usr//include/xrt -I/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vivado/2019.2/include -Wall -O0 -g -std=c++11 -fmessage-length=0 ..//common/includes/xcl2/xcl2.cpp src/host.cpp  -o 'host'  -L/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux//usr//lib -lOpenCL -lpthread  -lrt -lstdc++  --sysroot=/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux/
mkdir -p ./_x.sw_emu.ultra96v2_min
v++ -t sw_emu --platform ultra96v2_min --save-temps  -g --temp_dir ./_x.sw_emu.ultra96v2_min -c -k vadd -I'src' -o'_x.sw_emu.ultra96v2_min/vadd.xo' 'src/vadd.cpp'
Option Map File Used: '/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/data/vitis/vpp/optMap.xml'

****** v++ v2019.2 (64-bit)
  **** SW Build 2700185 on Thu Oct 24 18:45:48 MDT 2019
    ** Copyright 1986-2019 Xilinx, Inc. All Rights Reserved.

INFO: [v++ 60-1306] Additional information associated with this v++ compile can be found at:
 Reports: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/_x.sw_emu.ultra96v2_min/reports/vadd
 Log files: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/_x.sw_emu.ultra96v2_min/logs/vadd
Running Dispatch Server on port:35071
INFO: [v++ 60-1548] Creating build summary session with primary output /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/_x.sw_emu.ultra96v2_min/vadd.xo.compile_summary, at Sun Nov 17 20:43:57 2019
INFO: [v++ 60-1316] Initiating connection to rulecheck server, at Sun Nov 17 20:43:57 2019
Running Rule Check Server on port:34973
INFO: [v++ 60-1315] Creating rulecheck session with output '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/_x.sw_emu.ultra96v2_min/reports/vadd/v++_compile_vadd_guidance.html', at Sun Nov 17 20:43:58 2019
INFO: [v++ 60-895]   Target platform: /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/ultra96v2_min.xpfm
INFO: [v++ 60-1578]   This platform contains Xilinx Shell Archive '/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/hw/ultra96v2_min.xsa'
INFO: [v++ 60-585] Compiling for software emulation target
INFO: [v++ 60-423]   Target device: ultra96v2_min
INFO: [v++ 60-242] Creating kernel: 'vadd'

===>The following messages were generated while  performing high-level synthesis for kernel: vadd Log file: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/_x.sw_emu.ultra96v2_min/vadd/vadd/vivado_hls.log :
INFO: [v++ 204-61] Option 'relax_ii_for_timing' is enabled, will increase II to preserve clock frequency constraints.
INFO: [v++ 60-594] Finished kernel compilation
INFO: [v++ 60-586] Created _x.sw_emu.ultra96v2_min/vadd.xo
INFO: [v++ 60-791] Total elapsed time: 0h 0m 12s
mkdir -p ./build_dir.sw_emu.ultra96v2_min
v++ -t sw_emu --platform ultra96v2_min --save-temps  -g --temp_dir ./build_dir.sw_emu.ultra96v2_min -l  -o'build_dir.sw_emu.ultra96v2_min/vadd.xclbin' _x.sw_emu.ultra96v2_min/vadd.xo
Option Map File Used: '/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/data/vitis/vpp/optMap.xml'

****** v++ v2019.2 (64-bit)
  **** SW Build 2700185 on Thu Oct 24 18:45:48 MDT 2019
    ** Copyright 1986-2019 Xilinx, Inc. All Rights Reserved.

INFO: [v++ 60-1306] Additional information associated with this v++ link can be found at:
 Reports: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.sw_emu.ultra96v2_min/reports/link
 Log files: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.sw_emu.ultra96v2_min/logs/link
Running Dispatch Server on port:35365
INFO: [v++ 60-1548] Creating build summary session with primary output /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.sw_emu.ultra96v2_min/vadd.xclbin.link_summary, at Sun Nov 17 20:44:11 2019
INFO: [v++ 60-1316] Initiating connection to rulecheck server, at Sun Nov 17 20:44:11 2019
Running Rule Check Server on port:33481
INFO: [v++ 60-1315] Creating rulecheck session with output '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.sw_emu.ultra96v2_min/reports/link/v++_link_vadd_guidance.html', at Sun Nov 17 20:44:12 2019
INFO: [v++ 60-895]   Target platform: /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/ultra96v2_min.xpfm
INFO: [v++ 60-1578]   This platform contains Xilinx Shell Archive '/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/hw/ultra96v2_min.xsa'
INFO: [v++ 60-629] Linking for software emulation target
INFO: [v++ 60-423]   Target device: ultra96v2_min
INFO: [v++ 60-645] kernel flags are '-g -I /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/src -g'
INFO: [v++ 60-251]   Hardware accelerator integration...
INFO: [v++ 60-586] Created build_dir.sw_emu.ultra96v2_min/vadd.xclbin
INFO: [v++ 60-1307] Run completed. Additional information can be found in:
 Guidance: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.sw_emu.ultra96v2_min/reports/link/v++_link_vadd_guidance.html
 Vivado Log: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.sw_emu.ultra96v2_min/logs/link/vivado.log
 Steps Log File: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.sw_emu.ultra96v2_min/logs/link/link.steps.log

INFO: [v++ 60-791] Total elapsed time: 0h 0m 15s
emconfigutil --platform ultra96v2_min --od ./_x.sw_emu.ultra96v2_min

****** configutil v2019.2 (64-bit)
  **** SW Build 2700185 on Thu Oct 24 18:45:48 MDT 2019
    ** Copyright 1986-2019 Xilinx, Inc. All Rights Reserved.

INFO: [ConfigUtil 60-895]   Target platform: /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/ultra96v2_min.xpfm
INFO: [ConfigUtil 60-1578]   This platform contains Xilinx Shell Archive '/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/hw/ultra96v2_min.xsa'
emulation configuration file `emconfig.json` is created in ./_x.sw_emu.ultra96v2_min directory
mkdir -p sd_card/./build_dir.sw_emu.ultra96v2_min
cp -rf `/home/masaaki/Vitis_Work/Vitis_Accel_Examples/common/utility/parse_platform_list.py ultra96v2_min`/ultra96v2_min/sw/ultra96v2_min/boot/generic.readme `/home/masaaki/Vitis_Work/Vitis_Accel_Examples/common/utility/parse_platform_list.py ultra96v2_min`/ultra96v2_min/sw/ultra96v2_min/xrt/image/* xrt.ini host sd_card
cp: 'None/ultra96v2_min/sw/ultra96v2_min/boot/generic.readme' を stat できません: そのようなファイルやディレクトリはありません
cp: 'None/ultra96v2_min/sw/ultra96v2_min/xrt/image/*' を stat できません: そのようなファイルやディレクトリはありません
Makefile:131: recipe for target 'sd_card' failed
make: *** [sd_card] Error 1


次に、 TARGET=hw の時のログを示す。

masaaki@masaaki-H110M4-M01:~/Vitis_Work/Vitis_Accel_Examples/hello_world$ make all TARGET=hw DEVICE=ultra96v2_min HOST_ARCH=aarch64 SYSROOT=/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux/
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/gnu/aarch64/lin/aarch64-linux/bin/aarch64-linux-gnu-g++ -I..//common/includes/xcl2 -I/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux//usr//include/xrt -I/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vivado/2019.2/include -Wall -O0 -g -std=c++11 -fmessage-length=0 ..//common/includes/xcl2/xcl2.cpp src/host.cpp  -o 'host'  -L/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux//usr//lib -lOpenCL -lpthread  -lrt -lstdc++  --sysroot=/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/ultra96v2_min/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux/
mkdir -p ./_x.hw.ultra96v2_min
v++ -t hw --platform ultra96v2_min --save-temps  --temp_dir ./_x.hw.ultra96v2_min -c -k vadd -I'src' -o'_x.hw.ultra96v2_min/vadd.xo' 'src/vadd.cpp'
Option Map File Used: '/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/data/vitis/vpp/optMap.xml'

****** v++ v2019.2 (64-bit)
  **** SW Build 2700185 on Thu Oct 24 18:45:48 MDT 2019
    ** Copyright 1986-2019 Xilinx, Inc. All Rights Reserved.

INFO: [v++ 60-1306] Additional information associated with this v++ compile can be found at:
 Reports: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/_x.hw.ultra96v2_min/reports/vadd
 Log files: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/_x.hw.ultra96v2_min/logs/vadd
Running Dispatch Server on port:37443
INFO: [v++ 60-1548] Creating build summary session with primary output /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/_x.hw.ultra96v2_min/vadd.xo.compile_summary, at Sun Nov 17 20:52:11 2019
INFO: [v++ 60-1316] Initiating connection to rulecheck server, at Sun Nov 17 20:52:11 2019
Running Rule Check Server on port:37525
INFO: [v++ 60-1315] Creating rulecheck session with output '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/_x.hw.ultra96v2_min/reports/vadd/v++_compile_vadd_guidance.html', at Sun Nov 17 20:52:12 2019
INFO: [v++ 60-895]   Target platform: /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/ultra96v2_min.xpfm
INFO: [v++ 60-1578]   This platform contains Xilinx Shell Archive '/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/hw/ultra96v2_min.xsa'
INFO: [v++ 60-585] Compiling for hardware target
INFO: [v++ 60-423]   Target device: ultra96v2_min
INFO: [v++ 60-242] Creating kernel: 'vadd'

===>The following messages were generated while  performing high-level synthesis for kernel: vadd Log file: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/_x.hw.ultra96v2_min/vadd/vadd/vivado_hls.log :
INFO: [v++ 204-61] Option 'relax_ii_for_timing' is enabled, will increase II to preserve clock frequency constraints.
INFO: [v++ 204-61] Pipelining loop 'read1'.
INFO: [v++ 204-61] Pipelining result : Target II = 1, Final II = 1, Depth = 3.
INFO: [v++ 204-61] Pipelining loop 'read2'.
INFO: [v++ 204-61] Pipelining result : Target II = 1, Final II = 1, Depth = 3.
INFO: [v++ 204-61] Pipelining loop 'vadd'.
INFO: [v++ 204-61] Pipelining result : Target II = 1, Final II = 1, Depth = 2.
INFO: [v++ 204-61] Pipelining loop 'write'.
INFO: [v++ 204-61] Pipelining result : Target II = 1, Final II = 1, Depth = 3.
INFO: [v++ 200-790] **** Loop Constraint Status: All loop constraints were satisfied.
INFO: [v++ 200-789] **** Estimated Fmax: 136.99 MHz
INFO: [v++ 60-594] Finished kernel compilation
INFO: [v++ 60-244] Generating system estimate report...
INFO: [v++ 60-1092] Generated system estimate report: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/_x.hw.ultra96v2_min/reports/vadd/system_estimate_vadd.xtxt
INFO: [v++ 60-586] Created _x.hw.ultra96v2_min/vadd.xo
INFO: [v++ 60-791] Total elapsed time: 0h 0m 36s
mkdir -p ./build_dir.hw.ultra96v2_min
v++ -t hw --platform ultra96v2_min --save-temps  --temp_dir ./build_dir.hw.ultra96v2_min -l  -o'build_dir.hw.ultra96v2_min/vadd.xclbin' _x.hw.ultra96v2_min/vadd.xo
Option Map File Used: '/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/data/vitis/vpp/optMap.xml'

****** v++ v2019.2 (64-bit)
  **** SW Build 2700185 on Thu Oct 24 18:45:48 MDT 2019
    ** Copyright 1986-2019 Xilinx, Inc. All Rights Reserved.

INFO: [v++ 60-1306] Additional information associated with this v++ link can be found at:
 Reports: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/reports/link
 Log files: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/logs/link
Running Dispatch Server on port:41825
INFO: [v++ 60-1548] Creating build summary session with primary output /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/vadd.xclbin.link_summary, at Sun Nov 17 20:52:49 2019
INFO: [v++ 60-1316] Initiating connection to rulecheck server, at Sun Nov 17 20:52:49 2019
Running Rule Check Server on port:36947
INFO: [v++ 60-1315] Creating rulecheck session with output '/home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/reports/link/v++_link_vadd_guidance.html', at Sun Nov 17 20:52:50 2019
INFO: [v++ 60-895]   Target platform: /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/ultra96v2_min.xpfm
INFO: [v++ 60-1578]   This platform contains Xilinx Shell Archive '/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/hw/ultra96v2_min.xsa'
INFO: [v++ 60-629] Linking for hardware target
INFO: [v++ 60-423]   Target device: ultra96v2_min
INFO: [v++ 60-1332] Run 'run_link' status: Not started
INFO: [v++ 60-1443] [20:52:51] Run run_link: Step system_link: Started
INFO: [v++ 60-1453] Command Line: system_link --xo /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/_x.hw.ultra96v2_min/vadd.xo -keep --xpfm /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/ultra96v2_min.xpfm --target hw --output_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/int --temp_dir /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link
INFO: [v++ 60-1454] Run Directory: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/run_link
INFO: [SYSTEM_LINK 82-76] Reading emulation BD and HPFM information
INFO: [SYSTEM_LINK 60-1316] Initiating connection to rulecheck server, at Sun Nov 17 20:52:52 2019
INFO: [SYSTEM_LINK 82-70] Extracting xo v3 file /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/_x.hw.ultra96v2_min/vadd.xo
INFO: [KernelCheck 83-118] 'vadd' kernel.xml and component.xml caseness discrepency is being corrected, S_AXI_CONTROL is being replaced by s_axi_control
INFO: [KernelCheck 83-118] 'in1' kernel.xml and component.xml caseness discrepency is being corrected, S_AXI_CONTROL is being replaced by s_axi_control
INFO: [KernelCheck 83-118] 'in2' kernel.xml and component.xml caseness discrepency is being corrected, S_AXI_CONTROL is being replaced by s_axi_control
INFO: [KernelCheck 83-118] 'out_r' kernel.xml and component.xml caseness discrepency is being corrected, S_AXI_CONTROL is being replaced by s_axi_control
INFO: [KernelCheck 83-118] 'size' kernel.xml and component.xml caseness discrepency is being corrected, S_AXI_CONTROL is being replaced by s_axi_control
INFO: [SYSTEM_LINK 82-53] Creating IP database /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/_sysl/.cdb/xd_ip_db.xml
INFO: [SYSTEM_LINK 82-38] [20:52:52] build_xd_ip_db started: /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/bin/build_xd_ip_db -ip_search 0  -sds-pf /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/ultra96v2_min.hpfm -clkid 2 -ip /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/iprepo/xilinx_com_hls_vadd_1_0,vadd -o /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/_sysl/.cdb/xd_ip_db.xml
INFO: [SYSTEM_LINK 82-37] [20:52:55] build_xd_ip_db finished successfully
Time (s): cpu = 00:00:03 ; elapsed = 00:00:03 . Memory (MB): peak = 296.438 ; gain = 0.000 ; free physical = 684 ; free virtual = 34977
INFO: [SYSTEM_LINK 82-51] Create system connectivity graph
INFO: [SYSTEM_LINK 82-102] Applying explicit connections to the system connectivity graph: /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/cfgraph/cfgen_cfgraph.xml
INFO: [SYSTEM_LINK 82-38] [20:52:55] cfgen started: /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/bin/cfgen -dmclkid 2 -r /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/_sysl/.cdb/xd_ip_db.xml -o /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/cfgraph/cfgen_cfgraph.xml
INFO: [CFGEN 83-0] Kernel Specs:
INFO: [CFGEN 83-0]   kernel: vadd, num: 1  {vadd_1}
ERROR: [CFGEN 83-2299] Clock ID 0 must exist.  Please correct the targetted platform.
ERROR: [CFGEN 83-2298] Exiting due to previous error
ERROR: [SYSTEM_LINK 82-36] [20:52:55] cfgen failed
Time (s): cpu = 00:00:00.19 ; elapsed = 00:00:00.20 . Memory (MB): peak = 296.438 ; gain = 0.000 ; free physical = 681 ; free virtual = 34977
ERROR: [SYSTEM_LINK 82-62] Error generating design file for /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/cfgraph/cfgen_cfgraph.xml, command: /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/bin/cfgen -dmclkid 2 -r /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/_sysl/.cdb/xd_ip_db.xml -o /home/masaaki/Vitis_Work/Vitis_Accel_Examples/hello_world/build_dir.hw.ultra96v2_min/link/sys_link/cfgraph/cfgen_cfgraph.xml
ERROR: [SYSTEM_LINK 82-96] Error applying explicit connections to the system connectivity graph
ERROR: [SYSTEM_LINK 82-79] Unable to create system connectivity graph
INFO: [v++ 60-1442] [20:52:55] Run run_link: Step system_link: Failed
Time (s): cpu = 00:00:04 ; elapsed = 00:00:04 . Memory (MB): peak = 677.902 ; gain = 0.000 ; free physical = 700 ; free virtual = 34996
ERROR: [v++ 60-661] v++ link run 'run_link' failed
ERROR: [v++ 60-626] Kernel link failed to complete
ERROR: [v++ 60-703] Failed to finish linking
Makefile:98: recipe for target 'build_dir.hw.ultra96v2_min/vadd.xclbin' failed
make: *** [build_dir.hw.ultra96v2_min/vadd.xclbin] Error 1

  1. 2019年11月17日 21:01 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

Vitis_Accel_Examples の hello_world サンプルをUltra96V2 のプラットフォームでやってみる

Xilinx/Vitis_Accel_Exampleshello_world サンプルを今まで作ってきたUltra96V2 のプラットフォームでやってみようと思う。

hello_world サンプルは、以下のプラットフォームのサポートがあるようだ。hello_world の図を引用する。

最初に Vitis と XRT の環境を読み込む。
source /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/settings64.sh
source /opt/xilinx/xrt/setup.sh



Xilinx/Vitis_Accel_Examples を git clone して、 hello_world ディレクトリに移動した。
cd ~/Vitis_work/
git clone https://github.com/Xilinx/Vitis_Accel_Examples.git
cd Vitis_Accel_Examples/
cd hello_world/


更にMakefile を見ると、make 方法が載っている。

Device の Platform だが、任意のディレクトリに置いておいたところ、うまく行かなかったので、Ultra96V2 のプラットフォームを作成した時のワークスペースの wksp1 の Ultra96v2_min/export に ultra96v2_min プラットフォーム・ディレクトリができているので、それを

Vitis のインストール・ディレクトリ Vitis/2019.2/ の下の platforms ディレクトリにコピーした。

これで、make を実行した。
make all TARGET=sw_emu DEVICE=ultra96v2_min HOST_ARCH=aarch64 SYSROOT=/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/Ultra96V2_Platform1/images/linux/ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux/
すると、作ってきたプラットフォームが non-accelerated platform と言われてしまった。。。ショック。。。

ERROR: [v++ 60-1606] The specified platform is not supported. Platform '/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/platforms/ultra96v2_min/ultra96v2_min.xpfm' is a non-accelerated platform. By policy, non-accelerated platforms are not supported by the current tool
ERROR: [v++ 60-592] Failed to finish compilation
Makefile:95: recipe for target '_x.sw_emu.ultra96v2_min/vadd.xo' failed
make: *** [_x.sw_emu.ultra96v2_min/vadd.xo] Error 1



おかしい。。。アクセラレートできるようにプラットフォームを作ってきたはずなのだが。。。プラットフォーム違いなのか???
  1. 2019年11月16日 14:54 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

XRT をインストールした

「Vitis 2019.2 の組み込みプロセッサ プラットフォームの開発をやってみる」にXRTサポートを追加”の続きで、XRT をインストールすることにした。なおパソコンのOS は18.04.3 LTS だった。

まずは、Xilinx/XRT を git clone しよう。
git clone https://github.com/Xilinx/XRT.git
cd XRT


次に依存するツールをインストールする。
cd src/runtime_src/tools/scripts/
./xrtdeps.sh


XRT/build ディレクトリに行って、buld.sh を実行する。
cd ../../../../build
./build.sh


Debug ディレクトリができた。中身を示す。

Debug ディレクトリに行って、make package を行ったところ、エラーになった。
cd Debug
make package


エラー内容を示す。

[ 64%] Linking CXX executable xclbinutil
/usr/bin/ld: -lOpenSSL::Crypto が見つかりません
collect2: error: ld returned 1 exit status
runtime_src/tools/xclbin/CMakeFiles/xclbinutil.dir/build.make:1034: recipe for target 'runtime_src/tools/xclbin/xclbinutil' failed
make[2]: *** [runtime_src/tools/xclbin/xclbinutil] Error 1
CMakeFiles/Makefile2:529: recipe for target 'runtime_src/tools/xclbin/CMakeFiles/xclbinutil.dir/all' failed
make[1]: *** [runtime_src/tools/xclbin/CMakeFiles/xclbinutil.dir/all] Error 2
Makefile:160: recipe for target 'all' failed
make: *** [all] Error 2



エラーがどうしても解消できなかったので、Alveo U200 Package File Downloads から Ubuntu 18.04 用の Alveo 用のXRT の deb パッケージをダウンロードしてきた。

XRT ディレクトリに xrt_201920.2.3.1301_18.04-xrt.deb をダウンロードした。

xrt_201920.2.3.1301_18.04-xrt.deb をインストールした。
sudo apt install --reinstall ./xrt_201920.2.3.1301_18.04-xrt.deb


インストール成功したようだ。
インストール・ディレクトリは /opt/xilinx/xrt だった。

xrt_201920.2.3.1301_18.04-xrt.deb のインストールログを貼っておく。

masaaki@masaaki-H110M4-M01:~/Vitis_Work/XRT$ sudo apt install --reinstall ./xrt_201920.2.3.1301_18.04-xrt.deb
パッケージリストを読み込んでいます... 完了
依存関係ツリーを作成しています
状態情報を読み取っています... 完了
注意、'./xrt_201920.2.3.1301_18.04-xrt.deb' の代わりに 'xrt' を選択します
以下のパッケージが新たにインストールされます:
  xrt
アップグレード: 0 個、新規インストール: 1 個、削除: 0 個、保留: 31 個。
8,920 kB 中 0 B のアーカイブを取得する必要があります。
この操作後に追加で 46.1 MB のディスク容量が消費されます。
取得:1 /home/masaaki/Vitis_Work/XRT/xrt_201920.2.3.1301_18.04-xrt.deb xrt amd64 2.3.1301 [8,920 kB]
以前に未選択のパッケージ xrt を選択しています。
(データベースを読み込んでいます ... 現在 335735 個のファイルとディレクトリがインストールされています。)
.../xrt_201920.2.3.1301_18.04-xrt.deb を展開する準備をしています ...
xrt (2.3.1301) を展開しています...
xrt (2.3.1301) を設定しています ...
Unloading old XRT Linux kernel modules
rmmod: ERROR: Module xocl is not currently loaded
rmmod: ERROR: Module xclmgmt is not currently loaded
Invoking DKMS common.postinst for xrt
Loading new xrt-2.3.1301 DKMS files...
Building for 4.15.0-66-generic
Building initial module for 4.15.0-66-generic
Secure Boot not enabled on this system.
Done.

xocl:
Running module version sanity check.
 - Original module
   - No original module exists within this kernel
 - Installation
   - Installing to /lib/modules/4.15.0-66-generic/updates/dkms/

xclmgmt.ko:
Running module version sanity check.
 - Original module
   - No original module exists within this kernel
 - Installation
   - Installing to /lib/modules/4.15.0-66-generic/updates/dkms/

depmod........

DKMS: install completed.
Finished DKMS common.postinst
Loading new XRT Linux kernel modules
Installing MSD / MPD daemons
Installing pyopencl...
The directory '/home/masaaki/.cache/pip/http' or its parent directory is not owned by the current user and the cache has been disabled. Please check the permissions and owner of that directory. If executing pip with sudo, you may want sudo's -H flag.
The directory '/home/masaaki/.cache/pip' or its parent directory is not owned by the current user and caching wheels has been disabled. check the permissions and owner of that directory. If executing pip with sudo, you may want sudo's -H flag.
Collecting pyopencl
  Downloading https://files.pythonhosted.org/packages/7f/92/f9130d750fb7232eda3f48e5de9a59d9d39fda58019174edddcd5564dfbb/pyopencl-2019.1.2-cp27-cp27mu-manylinux1_x86_64.whl (724kB)
    100% |████████████████████████████████| 727kB 9.8MB/s
Requirement already satisfied: numpy in /usr/local/lib/python2.7/dist-packages (from pyopencl) (1.14.3)
Collecting pytools>=2017.6 (from pyopencl)
  Downloading https://files.pythonhosted.org/packages/00/96/00416762a3eda8876a17d007df4a946f46b2e4ee1057e0b9714926472ef8/pytools-2019.1.1.tar.gz (58kB)
    100% |████████████████████████████████| 61kB 16.9MB/s
Collecting appdirs>=1.4.0 (from pyopencl)
  Downloading https://files.pythonhosted.org/packages/56/eb/810e700ed1349edde4cbdc1b2a21e28cdf115f9faf263f6bbf8447c1abf3/appdirs-1.4.3-py2.py3-none-any.whl
Requirement already satisfied: six>=1.9.0 in /usr/local/lib/python2.7/dist-packages (from pyopencl) (1.11.0)
Requirement already satisfied: decorator>=3.2.0 in /usr/local/lib/python2.7/dist-packages (from pyopencl) (4.3.0)
Installing collected packages: appdirs, pytools, pyopencl
  Running setup.py install for pytools ... done
Successfully installed appdirs-1.4.3 pyopencl-2019.1.2 pytools-2019.1.1
Successfully installed pyopencl

  1. 2019年11月15日 05:13 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

「Vitis 2019.2 の組み込みプロセッサ プラットフォームの開発をやってみる」にXRTサポートを追加

Xilinx Runtime (XRT)”にも書いたが、「Vitis 2019.2 の組み込みプロセッサ プラットフォームの開発をやってみる」シリーズにXRT サポート用のユーザーパッケージと zocl ドライバを追加した。

Vitis 2019.2 の組み込みプロセッサ プラットフォームの開発をやってみる2(ソフトウェア・コンポーネントの作成1)”にXRT サポート用のユーザーパッケージと zocl ドライバを追加した。
そして、”Vitis 2019.2 の組み込みプロセッサ プラットフォームの開発をやってみる3(ソフトウェア・コンポーネントの作成2)”で sdk.sh を作り直し、すべてをやり直した。

Vitis 2019.2 の組み込みプロセッサ プラットフォームの開発をやってみる4(プラットフォームの作成)”では、作成されていたVitis プラットフォームを削除して、もう一度作り直した。

現在のwksp1 ワークスペースの ulta96v2_min プラットフォーム・プロジェクトを示す。

次は、Xilinx/Vitis_Accel_Exampleshello_world サンプルをやってみたのだが、
make all すると

*** XILINX_XRT variable is not set

と言われてしまったので、XRT を自分のUbuntu 18.04 にインストールしてみることにする。
インストールはAlveo 持っているわけじゃないので、Xilinx のGitHub の Xilinx/XRT からやってみようと思う。
  1. 2019年11月14日 04:44 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

Xilinx Runtime (XRT)

Vitis には、Xilinx Runtime (XRT) がある。
Xilinx Runtime (XRT) の資料は、Xilinx Runtime (XRT) Architecture に詳しく載っている。

Xilinx Runtime (XRT) Architecture によると、XRTは下図のLinux PCIe Driver や Linux MPSoC Driver の中に含まれるらしい? (Xilinx Runtime (XRT) Architectureから図を引用)

Linux PCIe Driver がAlveo 対応のドライバで、Linux MPSoC Driver がZynq UltraScale+ MPSoC 対応のドライバのようだ。

更に、Platform Overview では、PCIe Based Platforms と Zynq Ultrascale+ MPSoC Based Embedded Platforms に分かれている。
PCIe Based Platforms の図を引用する。

PCIe Based Platforms では、U200、U250、U280、U50、AWS F1、Advantech VEGA-4000/4002 に対応するようだ。

Zynq Ultrascale+ MPSoC Based Embedded Platforms の図を引用する。

MPSoCベースのプラットフォームは、PetaLinuxベーススタックでサポートされているそうだ。RT Linuxカーネルドライバーzoclの役割をPlatform Overview のGoogle 翻訳結果から引用する。

CMAバッファー管理とキャッシュ管理
SVMプラットフォーム用のSMMUプログラミング
クライアントプロセスに代わって標準化された計算ユニット実行管理
パーシャルリコンフィギュレーションをサポートするプラットフォーム用のxclbinダウンロード
DMA-BUFを介したバッファーのインポートとエクスポート
計算ユニット完了のための割り込み処理


また、Xilinx の GitHub にも、Xilinx/XRT があって、そこからダウンロードし、ビルドすることができるようだ。

改めて、”Vitis Unified Software Development Platform Documentation”を読んでみると、今回やってきた Vitis 2019.2 の組み込みプロセッサ プラットフォームの開発でXRT の対応が無いことに気がついた。
Vitis Unified Software Development Platform Documentation”の”Embedded Processor Platform Development”の”Creating the Software Component”の ”Using PetaLinux for Generating Linux Output Products”の 6. と 7. には XRT サポートの項目がある。
Vitis 2019.2 の組み込みプロセッサ プラットフォームの開発をやってみる2(ソフトウェア・コンポーネントの作成1)"では、そのXRT サポートの設定を行っていなかったので、やり直してみよう。
  1. 2019年11月13日 04:52 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

Vitis 2019.2 の組み込みプロセッサ プラットフォームの開発をやってみる4(プラットフォームの作成)

Vitis 2019.2 の組み込みプロセッサ プラットフォームの開発をやってみる3(ソフトウェア・コンポーネントの作成2)”の続き。

前回はソフトウェア・コンポーネントの作成で sysroot を作成して、linux.bif を作成した。今回は、プラットフォームを作成してみよう。

今回、参考にするのは、”Vitis Unified Software Development Platform Documentation”の”
Embedded Processor Platform Development”の”Creating the Platform”だ。

ultra96v2_min_pkg/pfm ディレクトリに移動して、その下の wksp1 をワークスペースに指定して、Vitis GUI を立ち上げた。
cd ultra96v2_min_pkg/pfm
vitis -workspace wksp1



Create Platform Project をクリックした。
New Platform Project ダイアログが立ち上がった。
Project name に ultra96v2_min と入力した。

Platform Project では、Create from hardware specification のラジオボタンがクリックされていることを確認した。

Platform Project Specification では、”Vitis 2019.2 の組み込みプロセッサ プラットフォームの開発をやってみる1(ハードウェア・コンポーネントの作成)”で作成した。 xsa ファイルをXSA file に指定した。
/home/masaaki/HDL/Ultra96/Vitis_platform/2019.2/Ultra96V2_Platform1/Ultra96V2_Platform1_wrapper.xsa

Platform Project が作成された。Linux のドメインを追加する。
psu_cotexa51_0 を右クリックし、右クリックメニューから Add Domain を選択した。

Name に linux_domain と入力した。
OS から linux を選択した。
Bif File は、”Vitis 2019.2 の組み込みプロセッサ プラットフォームの開発をやってみる3(ソフトウェア・コンポーネントの作成2)”で作成した linux.bif を指定した。
Boot Component Directory と Linux Image Directory には、ultra96v2_min_pkg/pfm/boot ディレクトリを指定した。

Sysroot Directory に ultra96v2_min_pkg/pfm/sysroots/aarch64-xilinx-linux/ ディレクトリを指定した。
下の図にはビルド・アイコンに丸が付いているが、間違いでもう1つやらなければならない設定がある。

左のペインの standalone on psu_cortexa53_0 の Board Support Package を選択して、右のペインのModify BSP Settings... ボタンをクリックした。

Overview の standalone をクリックして、stdin と stdout を psu_uart_1 に変更した。

これで、トンカチ・アイコンをクリックして、ビルドを開始した。
ビルドが終了して、成功したようだ。
  1. 2019年11月11日 04:48 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

いわい将門ハーフマラソンに出ました

昨日はいわい将門ハーフマラソンの 10 km 部門に出場しました。

私としては新記録の 55 分 52 秒で走れました。嬉しいです。

昨日の走りのガーミンでのデータです。


ほぼイーブンペースです。


スタート時の渋滞で 6 分/km かかりましたが、その他は 5 分 30 秒 / km 程度のペースです。
最後は割と急な下り坂もあり、5 分 7 秒 / km でした。
最後の坂では十数人抜きました。気持ちよかった。。。ゴールまで若者と競っていたのですが、最後に追い抜きました。
  1. 2019年11月11日 04:09 |
  2. 日記
  3. | トラックバック:0
  4. | コメント:0

「ジョーカー」(映画)を見てきました

今日は坂東ハーフマラソンの後で、「ジョーカー」(映画)を見てきました。
なんというか話題作なんでしょうが、私は余り好きじゃないですね。
  1. 2019年11月10日 22:02 |
  2. 日記
  3. | トラックバック:0
  4. | コメント:0

Vitis 2019.2 の組み込みプロセッサ プラットフォームの開発をやってみる3(ソフトウェア・コンポーネントの作成2)

Vitis 2019.2 の組み込みプロセッサ プラットフォームの開発をやってみる2(ソフトウェア・コンポーネントの作成1)”の続き。

前回は、”Creating the Software Component”を参照しながら、PetaLinux 2019.2 を使用して、Vitis 2019.2 のソフトウェア・コンポーネントを作成していったが、petalinux-build までとなった。今回は sysroot を作成して、linux.bif を作成する。

今回も、”Creating the Software Component”を参照しながらやっていく。

ターゲットLinuxシステム用のsysrootセルフインストーラーを作成する。
cd images/linux
petalinux-build --sdk

結構ビルドに時間がかかったが、 sdk.sh ができた。 181.5 MB あって大きい。

現在のカレント・ディレクトリ上に ultra96v2_min_pkg ディレクトリとその下に pfm ディレクトリを作成した。更に、 pfm ディレクトリの下に boot ディレクトリと wksp1 ディレクトリを作成した。

sdk.shセルフインストーラーを使用して、sysrootを出力およびインストールする。
./sdk.sh

Enter target directory for SDK を聞かれたので、/media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.2/Ultra96V2_Platform1/images/linux/ultra96v2_min_pkg/pfm を入力した。

その後、Proceed [Y/n]? と聞かれたので、Y を入力した。


ultra96v2_min_pkg/pfm/sysroot ディレクトリの下に、aarch64-xilinx-linux ディレクトリと x86_64-petalinux-linux ができた。
pfm ディレクトリの下に、environment-setup-aarch64-xilinx-linux , site-config-aarch64-xilinx-linux , version-aarch64-xilinx-linux ファイルができた。

aarch64-xilinx-linux ディレクトリの内容を示す。これは、まさに root file system のようだ。

x86_64-petalinux-linux ディレクトリを見てみよう。

最後に linux.bif を作成する。
エディタに”Creating the Software Component”の linux.bif の内容をコピー&ペーストした。

/* linux */
 the_ROM_image:
 {
  [fsbl_config] a53_x64
  [bootloader] <zynqmp_fsbl.elf>
  [pmufw_image] <pmufw.elf>
  [destination_device=pl] <bitstream>
  [destination_cpu=a53-0, exception_level=el-3, trustzone] <bl31.elf>
  [destination_cpu=a53-0, exception_level=el-2] <u-boot.elf>
 }


ultra96v2_min_pkg ディレクトリ上に linux.bif としてセーブした。

(2019/11/11 : 追記)
ultra96V2_min_pkg/pfm/boot ディレクトリには、Ultra96V2_Platform1/image/linux にビルドされたファイルの中から bl31.elf, image_ub, pmufw.elf, u-boot.elf, zynqmp_fsbl.elf をコピーした。


  1. 2019年11月10日 05:10 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

Vitis 2019.2 の組み込みプロセッサ プラットフォームの開発をやってみる2(ソフトウェア・コンポーネントの作成1)

Vitis 2019.2 の組み込みプロセッサ プラットフォームの開発をやってみる1(ハードウェア・コンポーネントの作成)”の続き。

前回は、Vivado 2019.2 の組み込みプロセッサ プラットフォームを作ってみようということで、SDx 2019.1 用に作ったハードウェア・プラットフォーム用のVivado 2019.2 のプロジェクトをVivado 2019.2 にアップグレードして、XSA ファイルを生成した。今回は、”Vitis Unified Software Development Platform Documentation”の”
Embedded Processor Platform Development”の”Creating the Software Component”を参照しながら、Vitis 2019.2 のソフトウェア・コンポーネントを作成していこう。

(2019/11/14:追記) XRT についての作業を追加した。

最初にキーを押すのを間違えて、ソフトウェア・コンポーネントの作成中にUbuntu 18.04 を再起動してしまったので、ログが消えてしまった。。。orz
よって、コマンドの貼り付けるログはほとんど無い。

最初に、PetaLinux のUltra96V2_Platform1 プロジェクトを作成しよう。
petalinux-create --type project --template zynqMP --name Ultra96V2_Platform1

xsa ファイルを指定して petalinux-config を行う。
cd Ultra96V2_Platform1
petalinux-config --get-hw-description=~/HDL/Ultra96/Vitis_platform/2019.2/Ultra96V2_Platform1/

設定画面が開く。

Image Packaging Configuration -> Root filesystem type で EXT (SD/eMMC/QSPI/SATA/USB) を選択した。

Yocto Settings -> Enable Debug Tweaks を有効にする (Spaceキーを押す)

Subsystem AUTO Hardware Settings -> Serial Settings -> Primary stdin/stdout を psu_uart_1 に変更する。

設定をセーブして、設定画面を終了した。

エラーが出なかった。PetaLinux 2019.2 から Python 3.6 対応になったようだ。

カーネルの petalinux-config を行って、設定をしていく。
petalinux-config -c kernel

端末の別タブに設定画面が表示された。
設定を行う。
Device Drivers -> Generic Driver Options -> Size in MB(1024)に変更した。

Device Drivers -> Staging drivers (ON) はすでにON されていた。

Device Drivers -> Staging drivers -> Xilinx APF Accelerator driver (ON) した。

Device Drivers -> Staging drivers -> Xilinx APF Accelerator driver -> Xilinx APF DMA engines support (ON)

CPU Power Management -> CPU idle -> CPU idle PM support (OFF)

CPU Power Management -> CPU Frequency scaling -> CPU Frequency scaling (OFF)

設定をセーブして、設定画面を終了した。

Root FS を設定する。
petalinux-config -c rootfs

Filesystem Packages -> misc -> gcc-runtime -> libstdc++ (ON)

設定をセーブして、Exit した。

XRT を組み込む。
Ultra96V2_Platform1/project-spec/meta-user/conf/user-rootfsconfig を編集する。

CONFIG_xrt
CONFIG_xrt-dev
CONFIG_zocl
CONFIG_opencl-clhpp-dev
CONFIG_opencl-headers-dev
CONFIG_packagegroup-petalinux-opencv
を追加した。

#Note: Mention Each package in individual line
#These packages will get added into rootfs menu entry

CONFIG_gpio-demo
CONFIG_peekpoke
CONFIG_xrt
CONFIG_xrt-dev
CONFIG_zocl
CONFIG_opencl-clhpp-dev
CONFIG_opencl-headers-dev
CONFIG_packagegroup-petalinux-opencv


Ultra96V2_Platform1/project-spec/meta-user/recipes-bsp/device-tree/files ディレクトリの system-user.dtsi を編集した。その際に、zoclドライバを含めた。


/include/ "system-conf.dtsi"
/ {
    xlnk {
        compatible = "xlnx,xlnk-1.0";
    };
};

&amba {
    zyxclmm_drm {
        compatible = "xlnx,zocl";
        status = "okay";
        reg = <0x0 0xA0000000 0x0 0x10000>;
    };
};

&sdhci0 {
    disable-wp;
};


なお、参考にした”Creating the Software Component”の通りに zocl ドライバの追加を system-user.dtsi に書くと petalinux-build でエラーになってしまう。ネットで検索して、”zynq zcu102 opencl linux”を見つけて、

reg = <0x0 0xA0000000 0x0 0x10000>;

を追加した。

もう一度、Root FS を設定する。
petalinux-config -c rootfs
追加した user Packages を有効にする。


プロジェクトをビルドする。
petalinux-build
  1. 2019年11月09日 06:52 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

Vitis 2019.2 の組み込みプロセッサ プラットフォームの開発をやってみる1(ハードウェア・コンポーネントの作成)

今回は、Vitis 2019.2 のマニュアルの”Vitis Application Acceleration Development Flow Documentation”の”Embedded Processor Platform Development”をやってみようと思う。ただし、チュートリアルはZCU102 用なので、Ultra96-V2 用に変換してみようと思う。具体的には、PetaLinux 部分は、”SDx 2019.1 のUltra96-V2 用プラットフォームを作る1(DSA ファイルを作成)”からのシリーズのブログ記事を参考にしようと思う。

最初に、”Vitis Embedded Platforms”から Figure: Vitis Embedded Software Development Flow を引用する。

さて、”Creating the Hardware Component”を参考にしながら、”SDx 2019.1 のUltra96-V2 用プラットフォームを作る1(DSA ファイルを作成)”を参考にしてやっていく。

~/HDL/Ultra96/Vitis_Platform/2019.2/ ディレクトリを作成して、そこに、”SDx 2019.1 のUltra96-V2 用プラットフォームを作る1(DSA ファイルを作成)”で生成した Vivado 2019.1 のプロジェクト・ディレクトリをコピーした。
これをVivado 2019.2 でアップグレードする。

Vivado 2019.2 で、~/HDL/Ultra96/Vitis_Platform/2019.2/Ultra96V2_Platform1 のプロジェクトを開いた。
Older Project Version ダイアログが開いた。Automatically upgrade to the current version のラジオボタンがクリックされているままで、OK ボタンをクリックした。

Project Upgraded ダイアログが表示された。Report IP Status ボタンをクリックした。

IP Status ウインドウが表示された。Upgarede Selected ボタンをクリックして、IP を更新した。

Upgrade IP ダイアログが表示された。OKボタンをクリックした。

Upgrade IP ダイアログが表示された。OKボタンをクリックした。

Generate Output Products ダイアログが表示された。Generate ボタンをクリックした。

Generate Output Products ダイアログが表示された。OKボタンをクリックした。

Vivado 2019.2 用に変換された。

このVivado プロジェクトでは、以下のブログに記した作業がされている。
SDx のUltra96-V2 用プラットフォームを作る2(ブロックデザインの作成)
SDx のUltra96-V2 用プラットフォームを作る2(Platform Hardware Interfacesの宣言)
SDx のUltra96-V2 用プラットフォームを作る3(ビットストリームの生成)
SDx のUltra96-V2 用プラットフォームを作る4(DSA ファイルの生成)

これらの作業は”Creating the Hardware Component”とほとんど同じ作業をしている。ただし、DSA ファイルを出力するのではなく、XSA ファイルを出力する。

Creating the Hardware Component”を参考にTCL コンソールを使用してプロジェクトのプロパティを設定した。

set_property platform.design_intent.embedded true [current_project]
set_property platform.design_intent.server_managed false [current_project]
set_property platform.design_intent.external_host false [current_project]
set_property platform.design_intent.datacenter false [current_project]
set_property platform.default_output_type "sd_card" [current_project]



論理合成、インプリメンテーション、ビットストリームの生成を行った。結果を示す。

Vivado のFile メニューからExport -> Export Hardware... を選択した。

Export Hardware ダイアログ表示された。
Include bitstream にチェックを入れて、OKボタンをクリックした。
overwrite を警告するダイアログが出るが、OK ボタンをクリックした。

Ultra96V2_Platform1_wrapper.xsa ファイルが出力された。
  1. 2019年11月08日 05:30 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

Vitis HLS 2019.2 でチュートリアルをやってみた

@Venginner さんのツィートでXilinx/HLS-Tiny-Tutorials を知った。てっきりVivado HLS 2019.2 のチュートリアルかと思ったら、そこに、なんと、コマンドとして、vitis_hls -f run_hls.tcl が書いてあった。え〜〜〜、Vitis HLS というツールがあるか。。。と気がついたのでやってみた。

まずは、Xilinx/HLS-Tiny-Tutorials を git clone しよう。
git clone https://github.com/Xilinx/HLS-Tiny-Tutorials.git
cd HLS-Tiny-Tutorials/


HLS-Tiny-Tutorials ディレクトリの下に行くと、いろいろなチュートリアルがあった。

その内のalgorithm_2D_convolution_linebuffer ディレクトリに入って、チュートリアルをやってみよう。
cd algorithm_2D_convolution_linebuffer/
vitis_hls -f run_hls.tcl


proj_2D_convolution_linebuffer ディレクトリが生成されていた。その中はVivado HLS のプロジェクト・ディレクトリとそっくりだ。
ただ、vivado_hls.app の代わりに hls.app ファイルがあった。

vitis_hls &
で Vitis HLS 2019.2 を立ち上げた。

Vitis HLS 2019.2 が立ち上がった。

Open Project をクリックした。
先ほど作成されたproj_2D_convolution_linebuffer ディレクトリを指定した。

proj_2D_convolution_linebuffer プロジェクトがロードされた。

C コードの合成は行われているので、結果を示す。
GUI がVivado HLS と少し変わっている。インスタンスが前に表示され、そこをクリックするとレポートが表示される。
レポートの (absolute) の値には時間の単位 ( ns ) が表示されている。

Analysis 画面を表示した。これもVivado HLS とあまり変わりは無い気がするが、Schedule Viewer しか無くなってしまったのだろうか?

次に、C/RTL 協調シミュレーションを行った。Vivado HLS 同様のアイコンをクリックして行うことができた。

Vivado HLS 同様のOpen Wave Viewer アイコンをクリックすると、Vivado 2019.2 が立ち上がって、同様に波形を表示できる。

Export RTL をやってみよう。
Vivado synthesis, place and route にチェックを入れてOK ボタンをクリックした。

結果を示す。

solution1/impl/ip ディレクトリを見た。

最後に、vitis_hls -f run_hls.tcl のログを貼っておく。

masaaki@masaaki-H110M4-M01:~/Vitis_Work/HLS-Tiny-Tutorials/algorithm_2D_convolution_linebuffer$ vitis_hls -f run_hls.tcl

****** Vitis HLS - High-Level Synthesis from C, C++ and OpenCL v2019.2 (64-bit)
  **** SW Build 2700185 on Thu Oct 24 18:45:48 MDT 2019
  **** IP Build 2699827 on Thu Oct 24 21:16:38 MDT 2019
    ** Copyright 1986-2019 Xilinx, Inc. All Rights Reserved.

source /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/scripts/vitis_hls/hls.tcl -notrace
INFO: [HLS 200-10] Running '/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/bin/unwrapped/lnx64.o/vitis_hls'
INFO: [HLS 200-10] For user 'masaaki' on host 'masaaki-H110M4-M01' (Linux_x86_64 version 4.15.0-66-generic) on Wed Nov 06 20:29:46 JST 2019
INFO: [HLS 200-10] On os Ubuntu 18.04.3 LTS
INFO: [HLS 200-10] In directory '/home/masaaki/Vitis_Work/HLS-Tiny-Tutorials/algorithm_2D_convolution_linebuffer'
WARNING: [HLS 200-40] Environment variable 'C_INCLUDE_PATH' is set to :/usr/local/cuda/include.
Sourcing Tcl script 'run_hls.tcl'
INFO: [HLS 200-10] Creating and opening project '/home/masaaki/Vitis_Work/HLS-Tiny-Tutorials/algorithm_2D_convolution_linebuffer/proj_2D_convolution_with_linebuffer'.
INFO: [HLS 200-10] Adding design file 'convolution.cpp' to the project
INFO: [HLS 200-10] Adding test bench file 'convolution_test.cpp' to the project
INFO: [HLS 200-10] Creating and opening solution '/home/masaaki/Vitis_Work/HLS-Tiny-Tutorials/algorithm_2D_convolution_linebuffer/proj_2D_convolution_with_linebuffer/solution1'.
INFO: [HLS 200-10] Cleaning up the solution database.
INFO: [HLS 200-10] Setting target device to 'xcvu9p-flga2104-2-i'
INFO: [SYN 201-201] Setting up clock 'default' with a period of 6.66ns.
INFO: [SIM 211-2] *************** CSIM start ***************
INFO: [SIM 211-4] CSIM will launch GCC as the compiler.
   Compiling ../../../../convolution_test.cpp in debug mode
   Compiling ../../../../convolution.cpp in debug mode
   Generating csim.exe

*** TEST PASSED ***
INFO: [SIM 211-1] CSim done with 0 errors.
INFO: [SIM 211-3] *************** CSIM finish ***************
INFO: [HLS 200-10] Analyzing design file 'convolution.cpp' ...
WARNING: [HLS 207-1553] '#pragma HLS RESOURCE core=axi' is obsoleted and replaced by '#pragma HLS INTERFACE axi': convolution.cpp:211:9
WARNING: [HLS 207-1553] '#pragma HLS RESOURCE core=axi' is obsoleted and replaced by '#pragma HLS INTERFACE axi': convolution.cpp:213:9
WARNING: [HLS 207-1553] '#pragma HLS RESOURCE core=axi' is obsoleted and replaced by '#pragma HLS INTERFACE axi': convolution.cpp:214:9
WARNING: [HLS 207-1553] '#pragma HLS RESOURCE core=axi' is obsoleted and replaced by '#pragma HLS INTERFACE axi': convolution.cpp:215:9
WARNING: [HLS 207-1553] '#pragma HLS RESOURCE core=axi' is obsoleted and replaced by '#pragma HLS INTERFACE axi': convolution.cpp:216:9
WARNING: [HLS 207-1534] 'region' in '#pragma HLS Inline' is deprecated, and it will be removed in future release: convolution.cpp:218:26
WARNING: [HLS 207-1590] Ignore interface attribute or pragma which is not used in top function: convolution.cpp:210:9
WARNING: [HLS 207-1590] Ignore interface attribute or pragma which is not used in top function: convolution.cpp:210:9
WARNING: [HLS 207-1590] Ignore interface attribute or pragma which is not used in top function: convolution.cpp:212:9
WARNING: [HLS 207-1590] Ignore interface attribute or pragma which is not used in top function: convolution.cpp:212:9
WARNING: [HLS 207-1590] Ignore interface attribute or pragma which is not used in top function: convolution.cpp:212:9
WARNING: [HLS 207-1590] Ignore interface attribute or pragma which is not used in top function: convolution.cpp:210:9
WARNING: [HLS 207-1539] extra token before pragma subject is ignored: convolution.cpp:234:33
WARNING: [HLS 207-1539] extra token before pragma subject is ignored: convolution.cpp:235:33
WARNING: [HLS 207-1534] 'region' in '#pragma HLS Inline' is deprecated, and it will be removed in future release: convolution.cpp:238:26
INFO: [HLS 200-777] Using interface defaults for 'Vivado' target.
INFO: [HLS 214-131] Inlining function 'hls::stream<unsigned int, 0>::read(unsigned int&)' into 'hls::stream<unsigned int, 0>::read()' (/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/common/technology/autopilot/hls_stream_39.h:97:9)
INFO: [HLS 214-131] Inlining function 'hls::stream<unsigned int, 0>::write(unsigned int const&)' into 'hls::stream<unsigned int, 0>::operator<<(unsigned int const&)' (/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/common/technology/autopilot/hls_stream_39.h:76:9)
INFO: [HLS 214-131] Inlining function 'hls::stream<unsigned int, 0>::stream(char const*)' into 'void convolution_strm<unsigned int, 11>(int, int, hls::stream<unsigned int, 0>&, hls::stream<unsigned int, 0>&, unsigned int const*, unsigned int const*)' (convolution.cpp:121:20)
INFO: [HLS 214-131] Inlining function 'hls::stream<unsigned int, 0>::operator<<(unsigned int const&)' into 'void convolution_strm<unsigned int, 11>(int, int, hls::stream<unsigned int, 0>&, hls::stream<unsigned int, 0>&, unsigned int const*, unsigned int const*)' (convolution.cpp:201:17)
INFO: [HLS 214-131] Inlining function 'hls::stream<unsigned int, 0>::read()' into 'void convolution_strm<unsigned int, 11>(int, int, hls::stream<unsigned int, 0>&, hls::stream<unsigned int, 0>&, unsigned int const*, unsigned int const*)' (convolution.cpp:183:36)
INFO: [HLS 214-131] Inlining function 'hls::stream<unsigned int, 0>::operator<<(unsigned int const&)' into 'void convolution_strm<unsigned int, 11>(int, int, hls::stream<unsigned int, 0>&, hls::stream<unsigned int, 0>&, unsigned int const*, unsigned int const*)' (convolution.cpp:170:23)
INFO: [HLS 214-131] Inlining function 'hls::stream<unsigned int, 0>::read()' into 'void convolution_strm<unsigned int, 11>(int, int, hls::stream<unsigned int, 0>&, hls::stream<unsigned int, 0>&, unsigned int const*, unsigned int const*)' (convolution.cpp:160:19)
INFO: [HLS 214-131] Inlining function 'hls::stream<unsigned int, 0>::operator<<(unsigned int const&)' into 'void convolution_strm<unsigned int, 11>(int, int, hls::stream<unsigned int, 0>&, hls::stream<unsigned int, 0>&, unsigned int const*, unsigned int const*)' (convolution.cpp:150:23)
INFO: [HLS 214-131] Inlining function 'hls::stream<unsigned int, 0>::read()' into 'void convolution_strm<unsigned int, 11>(int, int, hls::stream<unsigned int, 0>&, hls::stream<unsigned int, 0>&, unsigned int const*, unsigned int const*)' (convolution.cpp:142:17)
INFO: [HLS 214-131] Inlining function 'hls::stream<unsigned int, 0>::stream(char const*)' into 'void convolution_strm<unsigned int, 11>(int, int, hls::stream<unsigned int, 0>&, hls::stream<unsigned int, 0>&, unsigned int const*, unsigned int const*)' (convolution.cpp:126:20)
INFO: [HLS 214-131] Inlining function 'void convolution_strm<unsigned int, 11>(int, int, hls::stream<unsigned int, 0>&, hls::stream<unsigned int, 0>&, unsigned int const*, unsigned int const*)' into 'filter11x11_strm(int, int, hls::stream<unsigned int, 0>&, hls::stream<unsigned int, 0>&)' (convolution.cpp:244:5)
INFO: [HLS 200-111] Finished Linking Time (s): cpu = 00:00:07 ; elapsed = 00:00:14 . Memory (MB): peak = 933.215 ; gain = 523.031 ; free physical = 853 ; free virtual = 26461
INFO: [HLS 200-111] Finished Checking Pragmas Time (s): cpu = 00:00:07 ; elapsed = 00:00:14 . Memory (MB): peak = 933.215 ; gain = 523.031 ; free physical = 853 ; free virtual = 26461
INFO: [HLS 200-10] Starting code transformations ...
INFO: [HLS 200-111] Finished Standard Transforms Time (s): cpu = 00:00:07 ; elapsed = 00:00:14 . Memory (MB): peak = 933.215 ; gain = 523.031 ; free physical = 842 ; free virtual = 26462
INFO: [HLS 200-10] Checking synthesizability ...
INFO: [HLS 200-111] Finished Checking Synthesizability Time (s): cpu = 00:00:07 ; elapsed = 00:00:14 . Memory (MB): peak = 933.215 ; gain = 523.031 ; free physical = 841 ; free virtual = 26461
INFO: [XFORM 203-502] Unrolling all sub-loops inside loop 'HConvW' (convolution.cpp:140) in function 'filter11x11_strm' for pipelining.
INFO: [XFORM 203-502] Unrolling all sub-loops inside loop 'VConvW' (convolution.cpp:157) in function 'filter11x11_strm' for pipelining.
INFO: [HLS 200-489] Unrolling loop 'HConv' (convolution.cpp:145) in function 'filter11x11_strm' completely with a factor of 11.
INFO: [HLS 200-489] Unrolling loop 'VConv' (convolution.cpp:163) in function 'filter11x11_strm' completely with a factor of 11.
INFO: [XFORM 203-102] Partitioning array 'hwin' (convolution.cpp:120) automatically.
INFO: [XFORM 203-101] Partitioning array 'linebuf' in dimension 1 completely.
INFO: [XFORM 203-721] Changing loop 'Loop_HConvH_proc' (convolution.cpp:139) to a process function for dataflow in function 'filter11x11_strm'.
INFO: [XFORM 203-721] Changing loop 'Loop_VConvH_proc' (convolution.cpp:156) to a process function for dataflow in function 'filter11x11_strm'.
INFO: [XFORM 203-721] Changing loop 'Loop_Border_proc' (convolution.cpp:177) to a process function for dataflow in function 'filter11x11_strm'.
WARNING: [HLS 200-805] An internal stream 'hconv.i1' with default size can result in deadlock. Please consider resizing the stream using the directive 'set_directive_stream' or the 'HLS stream' pragma.
WARNING: [HLS 200-805] An internal stream 'vconv.i2' with default size can result in deadlock. Please consider resizing the stream using the directive 'set_directive_stream' or the 'HLS stream' pragma.
WARNING: [HLS 200-786] Detected dataflow-on-top in function  'filter11x11_strm'  with default interface mode 'ap_ctrl_hs'. Overlapped execution of successive kernel calls will not happen unless interface mode 'ap_ctrl_chain' is used (or 'ap_ctrl_none' for a purely data-driven design).
INFO: [XFORM 203-712] Applying dataflow to function 'filter11x11_strm', detected/extracted 5 process function(s):
     'filter11x11_strm.entry6'
     'Block_.split163_proc'
     'Loop_HConvH_proc5'
     'Loop_VConvH_proc'
     'Loop_Border_proc'.
INFO: [XFORM 203-401] Performing if-conversion on hyperblock from (convolution.cpp:177:35) to (convolution.cpp:176:9) in function 'Loop_Border_proc'... converting 4 basic blocks.
INFO: [XFORM 203-11] Balancing expressions in function 'Loop_VConvH_proc' (convolution.cpp:92:16)...12 expression(s) balanced.
INFO: [XFORM 203-11] Balancing expressions in function 'Loop_HConvH_proc5' (convolution.cpp:92:16)...12 expression(s) balanced.
INFO: [HLS 200-111] Finished Pre-synthesis Time (s): cpu = 00:00:07 ; elapsed = 00:00:14 . Memory (MB): peak = 933.215 ; gain = 523.031 ; free physical = 823 ; free virtual = 26443
INFO: [XFORM 203-541] Flattening a loop nest 'VConvH' (convolution.cpp:156:20) in function 'Loop_VConvH_proc'.
INFO: [XFORM 203-541] Flattening a loop nest 'HConvH' (convolution.cpp:139:20) in function 'Loop_HConvH_proc5'.
INFO: [XFORM 203-541] Flattening a loop nest 'Border' (convolution.cpp:177:35) in function 'Loop_Border_proc'.
WARNING: [ANALYSIS 214-52] Found false inter dependency for variable 'linebuf.7'.
WARNING: [ANALYSIS 214-52] Found false inter dependency for variable 'linebuf.9'.
WARNING: [ANALYSIS 214-52] Found false inter dependency for variable 'linebuf.2'.
WARNING: [ANALYSIS 214-52] Found false inter dependency for variable 'linebuf.4'.
WARNING: [ANALYSIS 214-52] Found false inter dependency for variable 'linebuf.1'.
WARNING: [ANALYSIS 214-52] Found false inter dependency for variable 'linebuf.3'.
WARNING: [ANALYSIS 214-52] Found false inter dependency for variable 'linebuf.0'.
WARNING: [ANALYSIS 214-52] Found false inter dependency for variable 'linebuf.8'.
WARNING: [ANALYSIS 214-52] Found false inter dependency for variable 'linebuf.6'.
WARNING: [ANALYSIS 214-52] Found false inter dependency for variable 'linebuf.5'.
INFO: [HLS 200-472] Inferring partial write operation for 'linebuf.0' (convolution.cpp:167:41)
INFO: [HLS 200-472] Inferring partial write operation for 'borderbuf' (convolution.cpp:184:34)
INFO: [HLS 200-111] Finished Architecture Synthesis Time (s): cpu = 00:00:08 ; elapsed = 00:00:15 . Memory (MB): peak = 933.215 ; gain = 523.031 ; free physical = 782 ; free virtual = 26403
INFO: [HLS 200-10] Starting hardware synthesis ...
INFO: [HLS 200-10] Synthesizing 'filter11x11_strm' ...
WARNING: [SYN 201-103] Legalizing function name 'filter11x11_strm.entry6' to 'filter11x11_strm_entry6'.
WARNING: [SYN 201-103] Legalizing function name 'Block_.split163_proc' to 'Block_split163_proc'.
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [HLS 200-42] -- Implementing module 'filter11x11_strm_entry6'
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [SCHED 204-11] Starting scheduling ...
INFO: [SCHED 204-11] Finished scheduling.
INFO: [HLS 200-111]  Elapsed time: 14.79 seconds; current allocated memory: 176.923 MB.
INFO: [BIND 205-100] Starting micro-architecture generation ...
INFO: [BIND 205-101] Performing variable lifetime analysis.
INFO: [BIND 205-101] Exploring resource sharing.
INFO: [BIND 205-101] Binding ...
INFO: [BIND 205-100] Finished micro-architecture generation.
INFO: [HLS 200-111]  Elapsed time: 0.01 seconds; current allocated memory: 177.009 MB.
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [HLS 200-42] -- Implementing module 'Block_split163_proc'
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [SCHED 204-11] Starting scheduling ...
INFO: [SCHED 204-11] Finished scheduling.
INFO: [HLS 200-111]  Elapsed time: 0.01 seconds; current allocated memory: 177.080 MB.
INFO: [BIND 205-100] Starting micro-architecture generation ...
INFO: [BIND 205-101] Performing variable lifetime analysis.
INFO: [BIND 205-101] Exploring resource sharing.
INFO: [BIND 205-101] Binding ...
INFO: [BIND 205-100] Finished micro-architecture generation.
INFO: [HLS 200-111]  Elapsed time: 0 seconds; current allocated memory: 177.165 MB.
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [HLS 200-42] -- Implementing module 'Loop_HConvH_proc5'
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [SCHED 204-11] Starting scheduling ...
INFO: [SCHED 204-61] Pipelining loop 'HConvH_HConvW'.
INFO: [SCHED 204-61] Pipelining result : Target II = 1, Final II = 1, Depth = 2.
INFO: [SCHED 204-11] Finished scheduling.
INFO: [HLS 200-111]  Elapsed time: 0.07 seconds; current allocated memory: 177.457 MB.
INFO: [BIND 205-100] Starting micro-architecture generation ...
INFO: [BIND 205-101] Performing variable lifetime analysis.
INFO: [BIND 205-101] Exploring resource sharing.
INFO: [BIND 205-101] Binding ...
INFO: [BIND 205-100] Finished micro-architecture generation.
INFO: [HLS 200-111]  Elapsed time: 0.09 seconds; current allocated memory: 177.785 MB.
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [HLS 200-42] -- Implementing module 'Loop_VConvH_proc'
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [SCHED 204-11] Starting scheduling ...
INFO: [SCHED 204-61] Pipelining loop 'VConvH_VConvW'.
INFO: [SCHED 204-61] Pipelining result : Target II = 1, Final II = 1, Depth = 3.
INFO: [SCHED 204-11] Finished scheduling.
INFO: [HLS 200-111]  Elapsed time: 0.1 seconds; current allocated memory: 178.117 MB.
INFO: [BIND 205-100] Starting micro-architecture generation ...
INFO: [BIND 205-101] Performing variable lifetime analysis.
INFO: [BIND 205-101] Exploring resource sharing.
INFO: [BIND 205-101] Binding ...
INFO: [BIND 205-100] Finished micro-architecture generation.
INFO: [HLS 200-111]  Elapsed time: 0.06 seconds; current allocated memory: 178.599 MB.
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [HLS 200-42] -- Implementing module 'Loop_Border_proc'
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [SCHED 204-11] Starting scheduling ...
INFO: [SCHED 204-61] Pipelining loop 'Border_L'.
INFO: [SCHED 204-61] Pipelining result : Target II = 1, Final II = 1, Depth = 5.
INFO: [SCHED 204-11] Finished scheduling.
INFO: [HLS 200-111]  Elapsed time: 0.1 seconds; current allocated memory: 178.915 MB.
INFO: [BIND 205-100] Starting micro-architecture generation ...
INFO: [BIND 205-101] Performing variable lifetime analysis.
INFO: [BIND 205-101] Exploring resource sharing.
INFO: [BIND 205-101] Binding ...
INFO: [BIND 205-100] Finished micro-architecture generation.
INFO: [HLS 200-111]  Elapsed time: 0.04 seconds; current allocated memory: 179.320 MB.
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [HLS 200-42] -- Implementing module 'filter11x11_strm'
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [SCHED 204-11] Starting scheduling ...
INFO: [SCHED 204-11] Finished scheduling.
INFO: [HLS 200-111]  Elapsed time: 0.07 seconds; current allocated memory: 179.495 MB.
INFO: [BIND 205-100] Starting micro-architecture generation ...
INFO: [BIND 205-101] Performing variable lifetime analysis.
INFO: [BIND 205-101] Exploring resource sharing.
INFO: [BIND 205-101] Binding ...
INFO: [BIND 205-100] Finished micro-architecture generation.
INFO: [HLS 200-111]  Elapsed time: 0.18 seconds; current allocated memory: 179.938 MB.
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [HLS 200-10] -- Generating RTL for module 'filter11x11_strm_entry6'
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [RTGEN 206-100] Finished creating RTL model for 'filter11x11_strm_entry6'.
INFO: [HLS 200-111]  Elapsed time: 0.13 seconds; current allocated memory: 180.216 MB.
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [HLS 200-10] -- Generating RTL for module 'Block_split163_proc'
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [RTGEN 206-100] Generating core module 'filter11x11_strm_add_32ns_32s_32_1_1': 1 instance(s).
INFO: [RTGEN 206-100] Finished creating RTL model for 'Block_split163_proc'.
INFO: [HLS 200-111]  Elapsed time: 0.02 seconds; current allocated memory: 180.672 MB.
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [HLS 200-10] -- Generating RTL for module 'Loop_HConvH_proc5'
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [RTGEN 206-100] Generating core module 'filter11x11_strm_add_11ns_11ns_11_1_1': 1 instance(s).
INFO: [RTGEN 206-100] Generating core module 'filter11x11_strm_add_32ns_32ns_32_1_1': 2 instance(s).
INFO: [RTGEN 206-100] Generating core module 'filter11x11_strm_add_64ns_64ns_64_1_1': 1 instance(s).
INFO: [RTGEN 206-100] Generating core module 'filter11x11_strm_mul_10ns_32s_32_1_1': 4 instance(s).
INFO: [RTGEN 206-100] Generating core module 'filter11x11_strm_mul_11ns_32s_32_1_1': 3 instance(s).
INFO: [RTGEN 206-100] Generating core module 'filter11x11_strm_mul_32ns_32ns_64_1_1': 1 instance(s).
INFO: [RTGEN 206-100] Generating core module 'filter11x11_strm_mul_8ns_32s_32_1_1': 2 instance(s).
INFO: [RTGEN 206-100] Finished creating RTL model for 'Loop_HConvH_proc5'.
INFO: [HLS 200-111]  Elapsed time: 0.04 seconds; current allocated memory: 181.565 MB.
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [HLS 200-10] -- Generating RTL for module 'Loop_VConvH_proc'
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [RTGEN 206-100] Generating core module 'filter11x11_strm_add_11ns_11ns_11_1_1': 2 instance(s).
INFO: [RTGEN 206-100] Generating core module 'filter11x11_strm_add_32ns_32ns_32_1_1': 2 instance(s).
INFO: [RTGEN 206-100] Generating core module 'filter11x11_strm_add_64ns_64ns_64_1_1': 1 instance(s).
INFO: [RTGEN 206-100] Generating core module 'filter11x11_strm_mul_10ns_32s_32_1_1': 4 instance(s).
INFO: [RTGEN 206-100] Generating core module 'filter11x11_strm_mul_11ns_32s_32_1_1': 3 instance(s).
INFO: [RTGEN 206-100] Generating core module 'filter11x11_strm_mul_32ns_32ns_64_1_1': 1 instance(s).
INFO: [RTGEN 206-100] Generating core module 'filter11x11_strm_mul_8ns_32s_32_1_1': 2 instance(s).
INFO: [RTGEN 206-100] Finished creating RTL model for 'Loop_VConvH_proc'.
INFO: [HLS 200-111]  Elapsed time: 0.17 seconds; current allocated memory: 183.909 MB.
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [HLS 200-10] -- Generating RTL for module 'Loop_Border_proc'
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [RTGEN 206-100] Generating core module 'filter11x11_strm_add_11ns_11ns_11_1_1': 2 instance(s).
INFO: [RTGEN 206-100] Generating core module 'filter11x11_strm_add_11ns_11s_11_1_1': 1 instance(s).
INFO: [RTGEN 206-100] Generating core module 'filter11x11_strm_add_32ns_32s_32_1_1': 3 instance(s).
INFO: [RTGEN 206-100] Generating core module 'filter11x11_strm_add_64ns_64ns_64_1_1': 1 instance(s).
INFO: [RTGEN 206-100] Generating core module 'filter11x11_strm_mul_32ns_32ns_64_1_1': 1 instance(s).
INFO: [RTGEN 206-100] Finished creating RTL model for 'Loop_Border_proc'.
INFO: [HLS 200-111]  Elapsed time: 0.23 seconds; current allocated memory: 186.334 MB.
INFO: [HLS 200-10] ----------------------------------------------------------------
INFO: [HLS 200-10] -- Generating RTL for module 'filter11x11_strm'
INFO: [HLS 200-10] ----------------------------------------------------------------
WARNING: [RTGEN 206-101] Design contains AXI ports. Reset is fixed to synchronous and active low.
INFO: [RTGEN 206-500] Setting interface mode on port 'filter11x11_strm/width' to 'ap_none'.
INFO: [RTGEN 206-500] Setting interface mode on port 'filter11x11_strm/height' to 'ap_none'.
INFO: [RTGEN 206-500] Setting interface mode on port 'filter11x11_strm/src_V' to 'axis' (register, both mode).
INFO: [RTGEN 206-500] Setting interface mode on port 'filter11x11_strm/dst_V' to 'axis' (register, both mode).
INFO: [RTGEN 206-500] Setting interface mode on function 'filter11x11_strm' to 'ap_ctrl_hs'.
INFO: [RTGEN 206-100] Finished creating RTL model for 'filter11x11_strm'.
INFO: [HLS 200-111]  Elapsed time: 0.19 seconds; current allocated memory: 188.429 MB.
INFO: [RTMG 210-282] Generating pipelined core: 'filter11x11_strm_filter11x11_strm_mul_32ns_32ns_64_1_1_Multiplier_0'
INFO: [RTMG 210-282] Generating pipelined core: 'filter11x11_strm_filter11x11_strm_mul_8ns_32s_32_1_1_Multiplier_1'
INFO: [RTMG 210-282] Generating pipelined core: 'filter11x11_strm_filter11x11_strm_mul_10ns_32s_32_1_1_Multiplier_2'
INFO: [RTMG 210-282] Generating pipelined core: 'filter11x11_strm_filter11x11_strm_mul_11ns_32s_32_1_1_Multiplier_3'
INFO: [RTMG 210-278] Implementing memory 'filter11x11_strm_Loop_VConvH_proc_linebuf_0_ram (RAM)' using block RAMs with power-on initialization.
INFO: [RTMG 210-278] Implementing memory 'filter11x11_strm_Loop_VConvH_proc_linebuf_1_ram (RAM)' using block RAMs with power-on initialization.
INFO: [RTMG 210-278] Implementing memory 'filter11x11_strm_Loop_Border_proc_borderbuf_ram (RAM)' using block RAMs.
INFO: [RTMG 210-285] Implementing FIFO 'width_c_U(filter11x11_strm_fifo_w32_d2_A)' using Shift Registers.
INFO: [RTMG 210-285] Implementing FIFO 'width_c176_U(filter11x11_strm_fifo_w32_d2_A)' using Shift Registers.
INFO: [RTMG 210-285] Implementing FIFO 'height_c_U(filter11x11_strm_fifo_w32_d2_A)' using Shift Registers.
INFO: [RTMG 210-285] Implementing FIFO 'height_c177_U(filter11x11_strm_fifo_w32_d2_A)' using Shift Registers.
INFO: [RTMG 210-285] Implementing FIFO 'width_c178_U(filter11x11_strm_fifo_w32_d3_A)' using Shift Registers.
INFO: [RTMG 210-285] Implementing FIFO 'height_c179_U(filter11x11_strm_fifo_w32_d2_A)' using Shift Registers.
INFO: [RTMG 210-285] Implementing FIFO 'vconv_xlim_loc_c_U(filter11x11_strm_fifo_w32_d2_A)' using Shift Registers.
INFO: [RTMG 210-285] Implementing FIFO 'hconv_i1_U(filter11x11_strm_fifo_w32_d2_A)' using Shift Registers.
INFO: [RTMG 210-285] Implementing FIFO 'vconv_i2_U(filter11x11_strm_fifo_w32_d2_A)' using Shift Registers.
INFO: [RTMG 210-285] Implementing FIFO 'height_c180_U(filter11x11_strm_fifo_w32_d2_A)' using Shift Registers.
INFO: [RTMG 210-285] Implementing FIFO 'vconv_xlim_loc_c181_U(filter11x11_strm_fifo_w32_d2_A)' using Shift Registers.
INFO: [RTMG 210-285] Implementing FIFO 'start_for_Block_split163_proc_U0_U(filter11x11_strm_start_for_Block_split163_proc_U0)' using Shift Registers.
INFO: [RTMG 210-285] Implementing FIFO 'start_for_Loop_Border_proc_U0_U(filter11x11_strm_start_for_Loop_Border_proc_U0)' using Shift Registers.
INFO: [RTMG 210-285] Implementing FIFO 'start_for_Loop_VConvH_proc_U0_U(filter11x11_strm_start_for_Loop_VConvH_proc_U0)' using Shift Registers.
INFO: [HLS 200-111] Finished generating all RTL models Time (s): cpu = 00:00:10 ; elapsed = 00:00:18 . Memory (MB): peak = 933.215 ; gain = 523.031 ; free physical = 749 ; free virtual = 26381
INFO: [VHDL 208-304] Generating VHDL RTL for filter11x11_strm with prefix filter11x11_strm_.
INFO: [VLOG 209-307] Generating Verilog RTL for filter11x11_strm with prefix filter11x11_strm_.
INFO: [HLS 200-790] **** Loop Constraint Status: All loop constraints were satisfied.
INFO: [HLS 200-789] **** Estimated Fmax: 215.89 MHz
INFO: [HLS 200-112] Total elapsed time: 18.13 seconds; peak allocated memory: 188.429 MB.
INFO: [Common 17-206] Exiting vitis_hls at Wed Nov  6 20:30:04 2019...

  1. 2019年11月07日 05:21 |
  2. Vitis HLS
  3. | トラックバック:0
  4. | コメント:0

Vivado 2019.2 のプロジェクトを作り Vitis でソフトウェア開発4

Vivado 2019.2 のプロジェクトを作り Vitis でソフトウェア開発3”の続き。

前回は、Vivado のブロックデザインで、LED にGPIO を付けたはずなので、LED の点滅させてみよう、ということで、LED_test アプリケーション・プロジェクトと作成し、動作させてみようとしたらVivado で作った回路のミスが発覚した。今回は、そのミスを修正して、もう一度、アプリケーションを動作させてみよう。

Vivado 2019.2 のブロックデザインで、LED の代わりにボタンスイッチを付けてしまったのが発覚したので、ボタンスイッチへのポートとAXI_GPIO を削除した。

Board ウインドウでZybo Z7−10 −> GPIO −> 4 LEDs を右クリックし、右クリックメニューから Connect Board Component... を選択する。

Connect Board Component ダイアログが表示された。AXI GPIO -> GPIO を選択して、OK ボタンをクリックする。

AXI GPIO と led_4bits ポートが追加された。Run Connection Automation をクリックする。

Run Connection Automation ダイアログが表示された。そのまま OK ボタンをクリックする。

配線が終了した。

Address Editor 画面を示す。

論理合成、インプリメンテーション、ビットストリームの生成を行った。結果を示す。

File メニューから Export -> Export Hardware... を選択する。
Export Hardware ダイアログが表示された。OK ボタンをクリックする。

Vitis 2019.2 に戻って、小林さんに教えていただいた Update Hardware Specification を試してみよう。
gpio_test_platform を右クリックし、右クリックメニューから Update Hardware Specification を選択する。

Update Hardware Specification ダイアログが表示された。そのまま OK ボタンをクリックする。

Update Hardware Specification ダイアログが表示されて、アップデートが成功したということだ。

ビルド・アイコンをクリックして、ビルドを行った。

ビルド終了したが、gpio_test_platform アイコンは正常の状態に戻らない?

LED_test_system も再ビルドを行った。

Platform Invalid になってしまった。

結局、すべてのプロジェクトを削除して、プラットフォーム・プロジェクトやアプリケーション・プロジェクトを再度作成した。

なお、プラットフォーム・プロジェクトを作成後、アプリケーション・プロジェクトを作成する時のプラットフォームを選択するダイアログで、gpio_test_platform プラットフォームが表示に無かった。
その場合は、ダイアログの + アイコンをクリックして、gpio_test_platform プラットフォームを追加する。

gpio_test_platform プラットフォーム・ディレクトリを選択すると、ダイアログのプラットフォームを表示する部分に表示された。

その後、ZYBO Z7-10 でアプリケーションの動作テストを行ったところ、正常に動作した。LED も 2 進表示で点滅した。

LED_test.c を貼っておく。

// LED_test.c
// 2019/11/04 by marsee
//

#include <stdint.h>
#include <unistd.h>

#include "xparameters.h"

int main(){
    volatile uint32_t *axi_gpio_data = (uint32_t *)XPAR_AXI_GPIO_0_BASEADDR;
    volatile uint32_t *axi_gpio_tri = (uint32_t *)(XPAR_AXI_GPIO_0_BASEADDR+4);
    int i, j;

    *axi_gpio_tri = 0; // Set All Output

    for(j=0; j<5; j++){
        for(i=0; i<16; i++){
            *axi_gpio_data = i;
            printf("j = %d, i = %d\n",j, i);
            usleep(500000); // 0.5sec sleep
        }
    }

    return(0);
}

  1. 2019年11月06日 05:32 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

Vivado 2019.2 のプロジェクトを作り Vitis でソフトウェア開発3

Vivado 2019.2 のプロジェクトを作り Vitis でソフトウェア開発2”の続き。

前回は、Vitis でHello World アプリケーション・プロジェクトを作成して動作を確認できた。今回は、Vivado のブロックデザインで、LED にGPIO を付けたはずなので、LED の点滅させてみよう。

Vitis のFile メニューからNew -> Application Project ... を選択する。

New Application Project の Create a New Application Project ダイアログが表示される。
Project name を LED_test と入力する。

Platform では、gpio_test_platform を選択する。

Domain はデフォルトとする。

Templates では Empty Application を選択し、Finish ボタンをクリックする。

LED_test_system の下にLED_test が生成された。
LED_test の下の src ディレクトリを展開して、右クリックし、右クリックメニューから New -> File を選択する。

New File ダイアログが表示された。
Fiel name に LED_tert.c と入力し、Finish ボタンをクリックする。

LED_test.c ファイルができたので、ソースコードを入力した。

トンカチ・アイコンをクリックして、ビルドを行った。

ビットストリームをダウンロードしよう。
Xilinx メニューからProgram FPGA を選択する。

Program FPGA ダイアログが表示される。
Program ボタンをクリックする。

Assistant ウインドウのDebug に緑チェックマークが付いていることを確認して、右クリックし、右クリックメニューからRun -> Launch on Hardware (Single Application Debug) を選択したが、LED が点灯しない。。。
何度やってもだめだ。。。

Vivado のブロックデザインをよく見ると、axi_gpio からつながっているのは btns_4bits だった。。。orz
led_4bits と間違えてしまったようだ。
  1. 2019年11月05日 05:34 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

Vivado 2019.2 のプロジェクトを作り Vitis でソフトウェア開発2

Vivado 2019.2 のプロジェクトを作り Vitis でソフトウェア開発1”の続き。

前回は、Vivado 2019.2 が11月1日にリリースされたが、このバージョンからSDK が無くなった。それじゃ、どうやって、ZYNQ とかでソフトウェアを開発するのか?といったらVitis を使用することになる。そのVitis を使ってソフトウェア開発する手順を確認してみよう。ということで、ZYBO Z7-10 を使用したaxi_gpio を使用して4 LED を制御する簡単な回路をVivado 2019.2 で作成し、Vitis 2019.2 でプラットフォーム・プロジェクトを生成してビルドした。今回は、Vitis でHello World アプリケーション・プロジェクトを作成して動作を確認してみよう。

Vitis のFile メニューからNew -> Application Project ... を選択する。

New Application Project の Create a New Application Project ダイアログが表示される。
Project name を Hello_World と入力する。

Platform では、前回作成した gpio_test_platform を選択する。

Domain はデフォルトとした。

Templates では Hello World を選択し、Finish ボタンをクリックする。

これでアプリケーション・プロジェクトが生成されたので、ビルドを行う。
トンカチ・アイコンをクリックするとビルドされる。

ビルドが終了し、Hello_World.elf ファイルが生成された。

gtkterm を起動する。
Configuration -> Port でPort に後のUSB 番号を指定する。Baud Rate に 115200 を指定する。

ビットストリームをダウンロードしよう。
Xilinx メニューからProgram FPGA を選択する。

Program FPGA ダイアログが表示される。
Program ボタンをクリックする。

Assistant ウインドウのDebug に緑チェックマークが付いていることを確認して、右クリックし、右クリックメニューからRun -> Launch on Hardware (Single Application Debug) を選択する。

起動後の様子を示す。

gtkterm を見ると、Hello World が表示されている。
  1. 2019年11月04日 04:23 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

Vivado 2019.2 のプロジェクトを作り Vitis でソフトウェア開発1

Vivado 2019.2 が11月1日にリリースされたが、このバージョンからSDK が無くなった。それじゃ、どうやって、ZYNQ とかでソフトウェアを開発するのか?といったらVitis を使用することになる。そのVitis を使ってソフトウェア開発する手順を確認してみよう。

なお、Vitis 2019.2 のやり方については、”Vitis Unified Software Development Platform Documentation"を参照している。

まずは、Vivado 2019.2 にDigilent 社のFPGA ボードのボード・ファイルをインストールする。(ボード・ファイルのインストール方法は”ZYBO Z7-20 のボードファイルをVivado 2017.2 にインストールする”を参照のこと)
Vivado 2019.2 で ZYBO Z7-10 を使用した gpio_test プロジェクトを作成した。

IP Integrator を使用してブロックデザインを作成した。作成したブロックデザインを示す。すでにラッパーファイルを作成してある。


axi_gpio を使用して、4ビットのLED に表示するだけのシンプルな回路だ。
この回路を論理合成、インプリメンテーション、ビットストリームの生成を行った。結果を示す。なお、クロック周波数は 50 MHz となっている。

File メニューからExport -> Export Hardware を選択して、ハードウェアをエクスポートする。

Include bitstream のチェックボックスにチェックを入れて、OK ボタンをクリックする。

gpio_test_wrapper.xsa がエクスポートされている。

Tools メニューのLaunch Vitis を選択して、Vitis 2019.2 を起動する。

Vitis のWorkSpace を聞いてくるので、Vivado のプロジェクトのディレクトリを指定した。

Vitis 2019.2 が起動した。

まずはプラットフォームを生成する。
Vitis で Create Platform Project を選択する。
すると、Create platform project ダイアログが表示された。
Project name に gpio_test_platform と入力して、Next > ボタンをクリックした。

Platform Project はXSA を指定するので、そのままNext > ボタンをクリックする。

gpio_test_wrapper.xsa ファイルを指定して、Finish ボタンをクリックする。

プラットフォーム・プロジェクトが生成された。
トンカチ アイコンをクリックして、Debug コンフィギュレーションでビルドする。

ビルドが成功した。
  1. 2019年11月03日 09:26 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

SDx 2019.1 のUltra96-V2 用プラットフォームを作る6(SDx 2)

SDx 2019.1 のUltra96-V2 用プラットフォームを作る5(SDx 1)”の続き。

前回は、SDx を立ち上げてプラットフォーム・プロジェクトを生成し、ビルドして成功した。今回は、生成されたsd_card ディレクトリにファイルをMicroSD カードに書いて動作をチェックする。

SDx の Assistant ウインドウの sdx_app1 のDebug の下に SD Card Image ができていた。右クリックし、右クリックメニューからOpen -> Open in File Browser を選択すると、nautilus が開いて、SD Card Image のファイルが表示された。

sd_card ディレクトリのファイルをMicroSD カードの第1パーティションに書いて、Ultra96-V2 の電源をON し、gtkterm の出力を見たところアプリケーションが起動して結果が表示された。

次に、PetaLinux 環境でのSDx のアプリケーションを試す。
SDx のUltra96-V2 用プラットフォームを作る11(LinuxのSDx アプリケーション・プロジェクトを作成)”の通りに sdx_app1_linux アプリケーション・プロジェクトを作成して、ビルドを行って成功した。

Assistant ウインドウの sdx_app1_linux のDebug の下に SD Card Image ができていた。右クリックし、右クリックメニューからOpen -> Open in File Browser を選択すると、nautilus が開いて、SD Card Image のファイルが表示された。
それらのファイルをMicro SD カードの第1パーティション(FAT32 フォーマット)にコピーした。

Micro SD カードの第2パーティションには、rootfs.tar.gz を展開する。
まずは、Micro SD カードの第2パーティションのファイルをすべて削除した。
cd /media/masaaki/rootfs/
sudo rm -r *
sync


rootfs.tar.gz をMicro SD カードの第2パーティションに展開した。
cd /media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/PetaL_Proj/2019.1/Ultra96V2_Platform1/images/linux/
sudo tar fxz rootfs.tar.gz -C /media/masaaki/rootfs/
sync


ファイルがコピーされた。

Micro SD カードをUltra96-V2 に挿入して電源ON すると、PetaLinux 2019.1 が立ち上がった。

Micro SD カードの第1パーティションは、/run/media/mmcblk0p1/ ディレクトリにマウントされていた。そこに cd した。
cd /run/media/mmcblk0p1/

SDx アプリケーション・プロジェクトの実行ファイルを実行した。
./sdx_app1_linux.elf
すると、libsds_lib.so がオープンできないというエラーになった。これは、2018.3 のときと同じだ。

./sdx_app1_linux.elf: error while loading shared libraries: libsds_lib.so: cannot open shared object file: No such file or directory



libsds_lib.so をMicro SD カードの第1パーティションにコピーして、Ultra96-V2 に挿入して電源ON。
libsds_lib.so を /lib にコピーした。
cd /run/media/mmcblk0p1/
cp libsds_lib.so /lib

再度、SDx アプリケーション・プロジェクトの実行ファイルを実行した。
./sdx_app1_linux.elf
途中から、どこかに行って帰ってこない。やはり、2018.3 のときと同じだ。

root@Ultra96V2_Platform1:/run/media/mmcblk0p1# ./sdx_app1_linux.elf
[   39.417553] xlnk_eng_probe ...
[   39.420621] uio name xilinx-xlnk-eng.0
[   39.424396] xilinx-xlnk-eng xilinx-xlnk-eng.0: physical base : 0xa0000000
[   39.431181] xilinx-xlnk-eng xilinx-xlnk-eng.0: register range : 0x10000
[   39.437789] xilinx-xlnk-eng xilinx-xlnk-eng.0: base remapped to: 0xffffff800ca10000
[   39.445602] xilinx-xlnk-eng xilinx-xlnk-eng.0: xilinx-xlnk-eng uio registered



最後にPetaLinux 2019.1 に起動メッセージを貼っておく。

Xilinx Zynq MP First Stage Boot Loader
Release 2019.1   Oct 25 2019  -  19:37:23
NOTICE:  ATF running on XCZU3EG/silicon v4/RTL5.1 at 0xfffea000
NOTICE:  BL31: Secure code at 0x0
NOTICE:  BL31: Non secure code at 0x8000000
NOTICE:  BL31: v2.0(release):xilinx-v2018.3-720-g80d1c790
NOTICE:  BL31: Built : 19:37:05, Oct 25 2019
PMUFW:  v1.1


U-Boot 2019.01 (Oct 25 2019 - 19:36:32 +0000)

Board: Xilinx ZynqMP
DRAM:  2 GiB
usb dr_mode not found
usb dr_mode not found
EL Level:   EL2
Chip ID:    zu3eg
MMC:   mmc@ff160000: 0, mmc@ff170000: 1
Loading Environment from FAT... *** Warning - bad CRC, using default environment

In:    serial@ff010000
Out:   serial@ff010000
Err:   serial@ff010000
Board: Xilinx ZynqMP
Bootmode: SD_MODE
Reset reason:   EXTERNAL
U-BOOT for Ultra96V2_Platform1

Hit any key to stop autoboot:  0
Device: mmc@ff160000
Manufacturer ID: 74
OEM: 4a60
Name: USD
Bus Speed: 50000000
Mode : SD High Speed (50MHz)
Rd Block Len: 512
SD version 3.0
High Capacity: Yes
Capacity: 7.5 GiB
Bus Width: 4-bit
Erase Group Size: 512 Bytes
18114644 bytes read in 1294 ms (13.3 MiB/s)
## Loading kernel from FIT Image at 10000000 ...
   Using 'conf@system-top.dtb' configuration
   Trying 'kernel@1' kernel subimage
     Description:  Linux kernel
     Type:         Kernel Image
     Compression:  uncompressed
     Data Start:   0x10000104
     Data Size:    18082304 Bytes = 17.2 MiB
     Architecture: AArch64
     OS:           Linux
     Load Address: 0x00080000
     Entry Point:  0x00080000
     Hash algo:    sha1
     Hash value:   617dc56366cbe452dc0d885fdf95b6b2b02c9cc3
   Verifying Hash Integrity ... sha1+ OK
## Loading fdt from FIT Image at 10000000 ...
   Using 'conf@system-top.dtb' configuration
   Trying 'fdt@system-top.dtb' fdt subimage
     Description:  Flattened Device Tree blob
     Type:         Flat Device Tree
     Compression:  uncompressed
     Data Start:   0x1113ec08
     Data Size:    30421 Bytes = 29.7 KiB
     Architecture: AArch64
     Hash algo:    sha1
     Hash value:   1451d63dc05df23a47fb8619d525e564a5ee7bc5
   Verifying Hash Integrity ... sha1+ OK
   Booting using the fdt blob at 0x1113ec08
   Loading Kernel Image ... OK
   Loading Device Tree to 0000000007ff5000, end 0000000007fff6d4 ... OK

Starting kernel ...

[    0.000000] Booting Linux on physical CPU 0x0000000000 [0x410fd034]
[    0.000000] Linux version 4.19.0-xilinx-v2019.1 (oe-user@oe-host) (gcc version 8.2.0 (GCC)) #1 SMP Fri Oct 25 19:26:41 UTC 2019
[    0.000000] Machine model: xlnx,zynqmp
[    0.000000] earlycon: cdns0 at MMIO 0x00000000ff010000 (options '115200n8')
[    0.000000] bootconsole [cdns0] enabled
[    0.000000] efi: Getting EFI parameters from FDT:
[    0.000000] efi: UEFI not found.
[    0.000000] cma: Reserved 1024 MiB at 0x000000003fc00000
[    0.000000] psci: probing for conduit method from DT.
[    0.000000] psci: PSCIv1.1 detected in firmware.
[    0.000000] psci: Using standard PSCI v0.2 function IDs
[    0.000000] psci: MIGRATE_INFO_TYPE not supported.
[    0.000000] psci: SMC Calling Convention v1.1
[    0.000000] random: get_random_bytes called from start_kernel+0x94/0x3f8 with crng_init=0
[    0.000000] percpu: Embedded 22 pages/cpu @(____ptrval____) s52568 r8192 d29352 u90112
[    0.000000] Detected VIPT I-cache on CPU0
[    0.000000] CPU features: enabling workaround for ARM erratum 845719
[    0.000000] Speculative Store Bypass Disable mitigation not required
[    0.000000] CPU features: detected: Kernel page table isolation (KPTI)
[    0.000000] Built 1 zonelists, mobility grouping on.  Total pages: 516867
[    0.000000] Kernel command line: earlycon console=ttyPS0,115200 clk_ignore_unused root=/dev/mmcblk0p2 rw rootwait
[    0.000000] Dentry cache hash table entries: 262144 (order: 9, 2097152 bytes)
[    0.000000] Inode-cache hash table entries: 131072 (order: 8, 1048576 bytes)
[    0.000000] Memory: 997044K/2096128K available (10748K kernel code, 634K rwdata, 5408K rodata, 832K init, 509K bss, 50508K reserved, 1048576K cma-reserved)
[    0.000000] rcu: Hierarchical RCU implementation.
[    0.000000] rcu:     RCU event tracing is enabled.
[    0.000000] rcu:     RCU restricting CPUs from NR_CPUS=8 to nr_cpu_ids=4.
[    0.000000] rcu: Adjusting geometry for rcu_fanout_leaf=16, nr_cpu_ids=4
[    0.000000] NR_IRQS: 64, nr_irqs: 64, preallocated irqs: 0
[    0.000000] GIC: Adjusting CPU interface base to 0x00000000f902f000
[    0.000000] GIC: Using split EOI/Deactivate mode
[    0.000000] arch_timer: cp15 timer(s) running at 100.00MHz (phys).
[    0.000000] clocksource: arch_sys_counter: mask: 0xffffffffffffff max_cycles: 0x171024e7e0, max_idle_ns: 440795205315 ns
[    0.000004] sched_clock: 56 bits at 100MHz, resolution 10ns, wraps every 4398046511100ns
[    0.008329] Console: colour dummy device 80x25
[    0.012482] Calibrating delay loop (skipped), value calculated using timer frequency.. 200.00 BogoMIPS (lpj=400000)
[    0.022839] pid_max: default: 32768 minimum: 301
[    0.027548] Mount-cache hash table entries: 4096 (order: 3, 32768 bytes)
[    0.034093] Mountpoint-cache hash table entries: 4096 (order: 3, 32768 bytes)
[    0.042085] ASID allocator initialised with 32768 entries
[    0.046597] rcu: Hierarchical SRCU implementation.
[    0.051584] EFI services will not be available.
[    0.055933] smp: Bringing up secondary CPUs ...
[    0.060614] Detected VIPT I-cache on CPU1
[    0.060653] CPU1: Booted secondary processor 0x0000000001 [0x410fd034]
[    0.061001] Detected VIPT I-cache on CPU2
[    0.061021] CPU2: Booted secondary processor 0x0000000002 [0x410fd034]
[    0.061335] Detected VIPT I-cache on CPU3
[    0.061355] CPU3: Booted secondary processor 0x0000000003 [0x410fd034]
[    0.061400] smp: Brought up 1 node, 4 CPUs
[    0.095756] SMP: Total of 4 processors activated.
[    0.100430] CPU features: detected: 32-bit EL0 Support
[    0.108148] CPU: All CPU(s) started at EL2
[    0.109610] alternatives: patching kernel code
[    0.115342] devtmpfs: initialized
[    0.120903] clocksource: jiffies: mask: 0xffffffff max_cycles: 0xffffffff, max_idle_ns: 7645041785100000 ns
[    0.126999] futex hash table entries: 1024 (order: 4, 65536 bytes)
[    0.158338] xor: measuring software checksum speed
[    0.197360]    8regs     :  2375.000 MB/sec
[    0.237387]    8regs_prefetch:  2052.000 MB/sec
[    0.277416]    32regs    :  2725.000 MB/sec
[    0.317448]    32regs_prefetch:  2309.000 MB/sec
[    0.317479] xor: using function: 32regs (2725.000 MB/sec)
[    0.321800] pinctrl core: initialized pinctrl subsystem
[    0.327841] NET: Registered protocol family 16
[    0.331768] audit: initializing netlink subsys (disabled)
[    0.336862] audit: type=2000 audit(0.284:1): state=initialized audit_enabled=0 res=1
[    0.344455] vdso: 2 pages (1 code @ (____ptrval____), 1 data @ (____ptrval____))
[    0.344463] hw-breakpoint: found 6 breakpoint and 4 watchpoint registers.
[    0.359472] DMA: preallocated 256 KiB pool for atomic allocations
[    0.380195] HugeTLB registered 2.00 MiB page size, pre-allocated 0 pages
[    0.447232] raid6: int64x1  gen()   445 MB/s
[    0.515188] raid6: int64x1  xor()   453 MB/s
[    0.583323] raid6: int64x2  gen()   681 MB/s
[    0.651291] raid6: int64x2  xor()   600 MB/s
[    0.719364] raid6: int64x4  gen()   981 MB/s
[    0.787361] raid6: int64x4  xor()   737 MB/s
[    0.855420] raid6: int64x8  gen()  1163 MB/s
[    0.923463] raid6: int64x8  xor()   759 MB/s
[    0.991569] raid6: neonx1   gen()   736 MB/s
[    1.059546] raid6: neonx1   xor()   880 MB/s
[    1.127588] raid6: neonx2   gen()  1127 MB/s
[    1.195658] raid6: neonx2   xor()  1174 MB/s
[    1.263695] raid6: neonx4   gen()  1482 MB/s
[    1.331742] raid6: neonx4   xor()  1418 MB/s
[    1.399786] raid6: neonx8   gen()  1540 MB/s
[    1.467816] raid6: neonx8   xor()  1459 MB/s
[    1.467846] raid6: using algorithm neonx8 gen() 1540 MB/s
[    1.471807] raid6: .... xor() 1459 MB/s, rmw enabled
[    1.476738] raid6: using neon recovery algorithm
[    1.482300] SCSI subsystem initialized
[    1.485282] usbcore: registered new interface driver usbfs
[    1.490526] usbcore: registered new interface driver hub
[    1.495807] usbcore: registered new device driver usb
[    1.500864] media: Linux media interface: v0.10
[    1.505308] videodev: Linux video capture interface: v2.00
[    1.510759] pps_core: LinuxPPS API ver. 1 registered
[    1.515663] pps_core: Software ver. 5.3.6 - Copyright 2005-2007 Rodolfo Giometti <giometti@linux.it>
[    1.524757] PTP clock support registered
[    1.528658] EDAC MC: Ver: 3.0.0
[    1.532266] zynqmp-ipi-mbox mailbox@ff990400: Probed ZynqMP IPI Mailbox driver.
[    1.539374] FPGA manager framework
[    1.542585] Advanced Linux Sound Architecture Driver Initialized.
[    1.548806] Bluetooth: Core ver 2.22
[    1.552013] NET: Registered protocol family 31
[    1.556405] Bluetooth: HCI device and connection manager initialized
[    1.562723] Bluetooth: HCI socket layer initialized
[    1.567565] Bluetooth: L2CAP socket layer initialized
[    1.572601] Bluetooth: SCO socket layer initialized
[    1.577901] clocksource: Switched to clocksource arch_sys_counter
[    1.583741] VFS: Disk quotas dquot_6.6.0
[    1.587424] VFS: Dquot-cache hash table entries: 512 (order 0, 4096 bytes)
[    1.599633] NET: Registered protocol family 2
[    1.600103] tcp_listen_portaddr_hash hash table entries: 1024 (order: 2, 16384 bytes)
[    1.606426] TCP established hash table entries: 16384 (order: 5, 131072 bytes)
[    1.613600] TCP bind hash table entries: 16384 (order: 6, 262144 bytes)
[    1.620414] TCP: Hash tables configured (established 16384 bind 16384)
[    1.626654] UDP hash table entries: 1024 (order: 3, 32768 bytes)
[    1.632564] UDP-Lite hash table entries: 1024 (order: 3, 32768 bytes)
[    1.639068] NET: Registered protocol family 1
[    1.643538] RPC: Registered named UNIX socket transport module.
[    1.649139] RPC: Registered udp transport module.
[    1.653815] RPC: Registered tcp transport module.
[    1.658477] RPC: Registered tcp NFSv4.1 backchannel transport module.
[    1.665787] hw perfevents: no interrupt-affinity property for /pmu, guessing.
[    1.672141] hw perfevents: enabled with armv8_pmuv3 PMU driver, 7 counters available
[    1.680699] Initialise system trusted keyrings
[    1.684157] workingset: timestamp_bits=62 max_order=19 bucket_order=0
[    1.691298] NFS: Registering the id_resolver key type
[    1.695514] Key type id_resolver registered
[    1.699650] Key type id_legacy registered
[    1.703636] nfs4filelayout_init: NFSv4 File Layout Driver Registering...
[    1.710305] jffs2: version 2.2. (NAND) © 2001-2006 Red Hat, Inc.
[    2.798226] NET: Registered protocol family 38
[    2.857391] Key type asymmetric registered
[    2.857422] Asymmetric key parser 'x509' registered
[    2.860742] Block layer SCSI generic (bsg) driver version 0.4 loaded (major 247)
[    2.868056] io scheduler noop registered
[    2.871942] io scheduler deadline registered
[    2.876205] io scheduler cfq registered (default)
[    2.880853] io scheduler mq-deadline registered
[    2.885349] io scheduler kyber registered
[    2.920834] Serial: 8250/16550 driver, 4 ports, IRQ sharing disabled
[    2.925295] cacheinfo: Unable to detect cache hierarchy for CPU 0
[    2.933097] brd: module loaded
[    2.938205] loop: module loaded
[    2.939275] mtdoops: mtd device (mtddev=name/number) must be supplied
[    2.943776] libphy: Fixed MDIO Bus: probed
[    2.947600] tun: Universal TUN/TAP device driver, 1.6
[    2.951393] CAN device driver interface
[    2.956083] usbcore: registered new interface driver asix
[    2.960428] usbcore: registered new interface driver ax88179_178a
[    2.966460] usbcore: registered new interface driver cdc_ether
[    2.972254] usbcore: registered new interface driver net1080
[    2.977881] usbcore: registered new interface driver cdc_subset
[    2.983758] usbcore: registered new interface driver zaurus
[    2.989303] usbcore: registered new interface driver cdc_ncm
[    2.995504] ehci_hcd: USB 2.0 'Enhanced' Host Controller (EHCI) Driver
[    3.001381] ehci-pci: EHCI PCI platform driver
[    3.006106] usbcore: registered new interface driver uas
[    3.011103] usbcore: registered new interface driver usb-storage
[    3.017684] rtc_zynqmp ffa60000.rtc: rtc core: registered ffa60000.rtc as rtc0
[    3.024280] i2c /dev entries driver
[    3.029330] usbcore: registered new interface driver uvcvideo
[    3.033385] USB Video Class driver (1.1.1)
[    3.038084] Bluetooth: HCI UART driver ver 2.3
[    3.041858] Bluetooth: HCI UART protocol H4 registered
[    3.046968] Bluetooth: HCI UART protocol BCSP registered
[    3.052266] Bluetooth: HCI UART protocol LL registered
[    3.057347] Bluetooth: HCI UART protocol ATH3K registered
[    3.062727] Bluetooth: HCI UART protocol Three-wire (H5) registered
[    3.068982] Bluetooth: HCI UART protocol Intel registered
[    3.074318] Bluetooth: HCI UART protocol QCA registered
[    3.079526] usbcore: registered new interface driver bcm203x
[    3.085143] usbcore: registered new interface driver bpa10x
[    3.090678] usbcore: registered new interface driver bfusb
[    3.096125] usbcore: registered new interface driver btusb
[    3.101546] Bluetooth: Generic Bluetooth SDIO driver ver 0.1
[    3.107226] usbcore: registered new interface driver ath3k
[    3.112765] EDAC MC: ECC not enabled
[    3.116310] EDAC DEVICE0: Giving out device to module edac controller cache_err: DEV edac (POLLED)
[    3.125261] EDAC DEVICE1: Giving out device to module zynqmp-ocm-edac controller zynqmp_ocm: DEV ff960000.memory-controller (INTERRUPT)
[    3.137472] sdhci: Secure Digital Host Controller Interface driver
[    3.143326] sdhci: Copyright(c) Pierre Ossman
[    3.147649] sdhci-pltfm: SDHCI platform and OF driver helper
[    3.153624] ledtrig-cpu: registered to indicate activity on CPUs
[    3.159291] zynqmp_firmware_probe Platform Management API v1.1
[    3.165040] zynqmp_firmware_probe Trustzone version v1.0
[    3.193125] zynqmp_clk_mux_get_parent() getparent failed for clock: lpd_wdt, ret = -22
[    3.195888] alg: No test for xilinx-zynqmp-aes (zynqmp-aes)
[    3.200946] zynqmp_aes zynqmp_aes: AES Successfully Registered
[    3.200946]
[    3.208475] alg: No test for xilinx-keccak-384 (zynqmp-keccak-384)
[    3.214597] alg: No test for xilinx-zynqmp-rsa (zynqmp-rsa)
[    3.220336] usbcore: registered new interface driver usbhid
[    3.225495] usbhid: USB HID core driver
[    3.229462] xlnk xlnk: Major 243
[    3.232622] xlnk xlnk: xlnk driver loaded
[    3.236480] xlnk xlnk: xlnk_pdev is not null
[    3.243188] fpga_manager fpga0: Xilinx ZynqMP FPGA Manager registered
[    3.247536] usbcore: registered new interface driver snd-usb-audio
[    3.254243] pktgen: Packet Generator for packet performance testing. Version: 2.75
[    3.261241] Initializing XFRM netlink socket
[    3.265126] NET: Registered protocol family 10
[    3.269895] Segment Routing with IPv6
[    3.273175] sit: IPv6, IPv4 and MPLS over IPv4 tunneling driver
[    3.279358] NET: Registered protocol family 17
[    3.283375] NET: Registered protocol family 15
[    3.287789] bridge: filtering via arp/ip/ip6tables is no longer available by default. Update your scripts to load br_netfilter if you need this.
[    3.300718] can: controller area network core (rev 20170425 abi 9)
[    3.306841] NET: Registered protocol family 29
[    3.311216] can: raw protocol (rev 20170425)
[    3.315452] can: broadcast manager protocol (rev 20170425 t)
[    3.321077] can: netlink gateway (rev 20170425) max_hops=1
[    3.326894] Bluetooth: RFCOMM TTY layer initialized
[    3.331377] Bluetooth: RFCOMM socket layer initialized
[    3.336490] Bluetooth: RFCOMM ver 1.11
[    3.340196] Bluetooth: BNEP (Ethernet Emulation) ver 1.3
[    3.345468] Bluetooth: BNEP filters: protocol multicast
[    3.350661] Bluetooth: BNEP socket layer initialized
[    3.355588] Bluetooth: HIDP (Human Interface Emulation) ver 1.2
[    3.361473] Bluetooth: HIDP socket layer initialized
[    3.366552] 9pnet: Installing 9P2000 support
[    3.370665] Key type dns_resolver registered
[    3.375401] registered taskstats version 1
[    3.378950] Loading compiled-in X.509 certificates
[    3.384104] Btrfs loaded, crc32c=crc32c-generic
[    3.395800] ff000000.serial: ttyPS1 at MMIO 0xff000000 (irq = 40, base_baud = 6249999) is a xuartps
�    3.399783] f�&�SӦ��i��k׋��+W/�*LW�Y�X��edff010000 (irq = 41, base_baud = 6249999) is a xuartps
[    3.413742] console [ttyPS0] enabled
[    3.417333] bootconsole [cdns0] disabled
[    3.417333] bootconsole [cdns0] disabled
[    3.425499] of-fpga-region fpga-full: FPGA Region probed
[    3.435005] xilinx-dpdma fd4c0000.dma: Xilinx DPDMA engine is probed
[    3.441623] xilinx-zynqmp-dma fd500000.dma: ZynqMP DMA driver Probe success
[    3.448748] xilinx-zynqmp-dma fd510000.dma: ZynqMP DMA driver Probe success
[    3.455864] xilinx-zynqmp-dma fd520000.dma: ZynqMP DMA driver Probe success
[    3.462972] xilinx-zynqmp-dma fd530000.dma: ZynqMP DMA driver Probe success
[    3.470086] xilinx-zynqmp-dma fd540000.dma: ZynqMP DMA driver Probe success
[    3.477203] xilinx-zynqmp-dma fd550000.dma: ZynqMP DMA driver Probe success
[    3.484324] xilinx-zynqmp-dma fd560000.dma: ZynqMP DMA driver Probe success
[    3.491437] xilinx-zynqmp-dma fd570000.dma: ZynqMP DMA driver Probe success
[    3.498634] xilinx-zynqmp-dma ffa80000.dma: ZynqMP DMA driver Probe success
[    3.505750] xilinx-zynqmp-dma ffa90000.dma: ZynqMP DMA driver Probe success
[    3.512869] xilinx-zynqmp-dma ffaa0000.dma: ZynqMP DMA driver Probe success
[    3.519983] xilinx-zynqmp-dma ffab0000.dma: ZynqMP DMA driver Probe success
[    3.527099] xilinx-zynqmp-dma ffac0000.dma: ZynqMP DMA driver Probe success
[    3.534216] xilinx-zynqmp-dma ffad0000.dma: ZynqMP DMA driver Probe success
[    3.541329] xilinx-zynqmp-dma ffae0000.dma: ZynqMP DMA driver Probe success
[    3.548451] xilinx-zynqmp-dma ffaf0000.dma: ZynqMP DMA driver Probe success
[    3.555817] xilinx-psgtr fd400000.zynqmp_phy: Lane:1 type:8 protocol:4 pll_locked:yes
[    3.566093] xilinx-dp-snd-codec fd4a0000.zynqmp-display:zynqmp_dp_snd_codec0: Xilinx DisplayPort Sound Codec probed
[    3.576833] xilinx-dp-snd-pcm zynqmp_dp_snd_pcm0: Xilinx DisplayPort Sound PCM probed
[    3.584893] xilinx-dp-snd-pcm zynqmp_dp_snd_pcm1: Xilinx DisplayPort Sound PCM probed
[    3.593772] xilinx-dp-snd-card fd4a0000.zynqmp-display:zynqmp_dp_snd_card: xilinx-dp-snd-codec-dai <-> xilinx-dp-snd-codec-dai mapping ok
[    3.606234] xilinx-dp-snd-card fd4a0000.zynqmp-display:zynqmp_dp_snd_card: xilinx-dp-snd-codec-dai <-> xilinx-dp-snd-codec-dai mapping ok
[    3.619004] xilinx-dp-snd-card fd4a0000.zynqmp-display:zynqmp_dp_snd_card: Xilinx DisplayPort Sound Card probed
[    3.629227] OF: graph: no port node found in /amba/zynqmp-display@fd4a0000
[    3.636307] [drm] Supports vblank timestamp caching Rev 2 (21.10.2013).
[    3.642918] [drm] No driver support for vblank timestamp query.
[    3.648912] xlnx-drm xlnx-drm.0: bound fd4a0000.zynqmp-display (ops 0xffffff8008bbf5e0)
[    4.733887] [drm] Cannot find any crtc or sizes
[    4.738697] [drm] Initialized xlnx 1.0.0 20130509 for fd4a0000.zynqmp-display on minor 0
[    4.746800] zynqmp-display fd4a0000.zynqmp-display: ZynqMP DisplayPort Subsystem driver probed
[    4.756817] xilinx-axipmon ffa00000.perf-monitor: Probed Xilinx APM
[    4.763368] xilinx-axipmon fd0b0000.perf-monitor: Probed Xilinx APM
[    4.769883] xilinx-axipmon fd490000.perf-monitor: Probed Xilinx APM
[    4.776388] xilinx-axipmon ffa10000.perf-monitor: Probed Xilinx APM
[    4.782905] dwc3-of-simple ff9d0000.usb0: dwc3_simple_set_phydata: Can't find usb3-phy
[    4.791249] dwc3 fe200000.dwc3: Failed to get clk 'ref': -2
[    4.797546] dwc3-of-simple ff9e0000.usb1: dwc3_simple_set_phydata: Can't find usb3-phy
[    4.805867] dwc3 fe300000.dwc3: Failed to get clk 'ref': -2
[    4.812649] cdns-i2c ff030000.i2c: 400 kHz mmio ff030000 irq 30
[    4.818952] cdns-wdt fd4d0000.watchdog: Xilinx Watchdog Timer at (____ptrval____) with timeout 60s
[    4.828154] cdns-wdt ff150000.watchdog: Xilinx Watchdog Timer at (____ptrval____) with timeout 10s
[    4.837817] xhci-hcd xhci-hcd.0.auto: xHCI Host Controller
[    4.843318] xhci-hcd xhci-hcd.0.auto: new USB bus registered, assigned bus number 1
[    4.852304] xhci-hcd xhci-hcd.0.auto: hcc params 0x0238f625 hci version 0x100 quirks 0x0000000202010010
[    4.861722] xhci-hcd xhci-hcd.0.auto: irq 50, io mem 0xfe300000
[    4.867902] usb usb1: New USB device found, idVendor=1d6b, idProduct=0002, bcdDevice= 4.19
[    4.876166] usb usb1: New USB device strings: Mfr=3, Product=2, SerialNumber=1
[    4.883386] usb usb1: Product: xHCI Host Controller
[    4.888261] usb usb1: Manufacturer: Linux 4.19.0-xilinx-v2019.1 xhci-hcd
[    4.894953] usb usb1: SerialNumber: xhci-hcd.0.auto
[    4.900225] hub 1-0:1.0: USB hub found
[    4.904000] hub 1-0:1.0: 1 port detected
[    4.908128] xhci-hcd xhci-hcd.0.auto: xHCI Host Controller
[    4.913619] xhci-hcd xhci-hcd.0.auto: new USB bus registered, assigned bus number 2
[    4.921283] xhci-hcd xhci-hcd.0.auto: Host supports USB 3.0  SuperSpeed
[    4.927911] mmc0: SDHCI controller on ff160000.mmc [ff160000.mmc] using ADMA 64-bit
[    4.935739] usb usb2: We don't know the algorithms for LPM for this host, disabling LPM.
[    4.944622] usb usb2: New USB device found, idVendor=1d6b, idProduct=0003, bcdDevice= 4.19
[    4.952880] usb usb2: New USB device strings: Mfr=3, Product=2, SerialNumber=1
[    4.960097] usb usb2: Product: xHCI Host Controller
[    4.964966] usb usb2: Manufacturer: Linux 4.19.0-xilinx-v2019.1 xhci-hcd
[    4.971657] usb usb2: SerialNumber: xhci-hcd.0.auto
[    4.976826] hub 2-0:1.0: USB hub found
[    4.980594] hub 2-0:1.0: 1 port detected
[    5.015864] mmc1: SDHCI controller on ff170000.mmc [ff170000.mmc] using ADMA 64-bit
[    5.026361] mmc0: new high speed SDHC card at address 59b4
[    5.032525] mmcblk0: mmc0:59b4 USD   7.51 GiB
[    5.040402] rtc_zynqmp ffa60000.rtc: setting system clock to 1970-01-01 00:00:08 UTC (8)
[    5.048496] of_cfs_init
[    5.050958] of_cfs_init: OK
[    5.053880] cfg80211: Loading compiled-in X.509 certificates for regulatory database
[    5.062622]  mmcblk0: p1 p2
[    5.079746] mmc1: new high speed SDIO card at address 0001
[    5.193537] cfg80211: Loaded X.509 cert 'sforshee: 00b28ddf47aef9cea7'
[    5.200065] clk: Not disabling unused clocks
[    5.204333] ALSA device list:
[    5.207293]   #0: DisplayPort monitor
[    5.211341] platform regulatory.0: Direct firmware load for regulatory.db failed with error -2
[    5.219947] cfg80211: failed to load regulatory.db
[    5.241886] usb 1-1: new high-speed USB device number 2 using xhci-hcd
[    5.305810] EXT4-fs (mmcblk0p2): mounted filesystem with ordered data mode. Opts: (null)
[    5.313919] VFS: Mounted root (ext4 filesystem) on device 179:2.
[    5.320667] devtmpfs: mounted
[    5.323922] Freeing unused kernel memory: 832K
[    5.328405] Run /sbin/init as init process
[    5.394378] usb 1-1: New USB device found, idVendor=0424, idProduct=2744, bcdDevice= 2.05
[    5.402551] usb 1-1: New USB device strings: Mfr=1, Product=2, SerialNumber=0
[    5.409685] usb 1-1: Product: USB2744
[    5.413348] usb 1-1: Manufacturer: Microchip Tech
INIT: version 2.88 booting
[    5.472153] hub 1-1:1.0: USB hub found
[    5.475951] hub 1-1:1.0: 4 ports detected
[    5.497252] random: fast init done
Starting udev
[    5.773006] udevd[1787]: starting version 3.2.5
[    5.784925] random: udevd: uninitialized urandom read (16 bytes read)
[    5.792313] random: udevd: uninitialized urandom read (16 bytes read)
[    5.799678] random: udevd: uninitialized urandom read (16 bytes read)
[    5.821890] usb 1-1.4: new high-speed USB device number 3 using xhci-hcd
[    5.836892] udevd[1788]: starting eudev-3.2.5
[    5.841911] [drm] Cannot find any crtc or sizes
[    5.926850] usb 1-1.4: New USB device found, idVendor=0424, idProduct=2740, bcdDevice= 2.00
[    5.935253] usb 1-1.4: New USB device strings: Mfr=1, Product=2, SerialNumber=0
[    5.942587] usb 1-1.4: Product: Hub Controller
[    5.947040] usb 1-1.4: Manufacturer: Microchip Tech
[    6.391079] FAT-fs (mmcblk0p1): Volume was not properly unmounted. Some data may be corrupt. Please run fsck.
[    6.433779] EXT4-fs (mmcblk0p2): re-mounted. Opts: (null)
Tue Oct 29 09:06:00 UTC 2019
[    7.538612] urandom_read: 4 callbacks suppressed
[    7.538619] random: dd: uninitialized urandom read (512 bytes read)
Configuring packages on first boot....
 (This may take several minutes. Please do not power off the machine.)
Running postinst /etc/rpm-postinsts/100-sysvinit-inittab...
update-rc.d: /etc/init.d/run-postinsts exists during rc.d purge (continuing)
 Removing any system startup links for run-postinsts ...
  /etc/rcS.d/S99run-postinsts
INIT: Entering runlevel: 5
Configuring network interfaces... Cannot find device "eth0"
Starting Dropbear SSH server: [    7.843872] random: dropbearkey: uninitialized urandom read (32 bytes read)
[    7.853271] random: dropbearkey: uninitialized urandom read (32 bytes read)
Generating 2048 bit rsa key, this may take a while...
Public key portion is:
ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAABAQDOI8wj8a6wf7zlg6r5HdDA+z2+FS5KUACaws8skcUWLkM1yVLfnLwvGgYwUaC+Z18s6MZrdSzbitO9GfJD4v6HLRGeifmG7+hA5QnQwmJoHxjBEH9KW7xF6mDpor/eNxld3+uWiX1UJAiVsUQKd3sMJSzPmQtpUDj4iJYxd8SEEbG3QKb3opD9xqoOSqIqWmQgIyi06sW9U9+vkFLF3IuzA+EYOpGt3g9BnJopA4pv8tBVd2p0O0GaOyDthGsdHaA2F3D8kgaCoidycq6Oim9F+grW3fiSZCn9JNAijZ7bt8NE7yCIoEN4S4eQMAzjOkV0FGFxc6Vl2Y6kRCUBZvq9 root@Ultra96V2_Platform1
Fingerprint: sha1!! b6:b3:5e:42:a5:d3:4e:c0:46:b4:bf:05:07:70:2f:24:1e:94:83:82
dropbear.
Starting internet superserver: inetd.
Starting syslogd/klogd: done
Starting tcf-agent: OK

/bin/autologin: line 1: -e: command not found
root@Ultra96V2_Platform1:~#

  1. 2019年11月02日 15:03 |
  2. SDSoC
  3. | トラックバック:0
  4. | コメント:0

Vitis 2019.2 をインストールした

今日、Vitis 2019.2 が出ていたのでインストールした。

最初に、「Vitis コア開発キット - 2019.2 」の約30GB をダウンロードしてしまった。しかし、「Vivado Design Suite - HLx Edition - 2019.2 Full Product Installation」の「ザイリンクス統合インストーラ 2019.2」をダウンロードすれば、Vitis をインストールすることができた。

Ubuntu 18.04 なので、「ザイリンクス統合インストーラ 2019.2: Linux 用自己解凍型ウェブ インストーラ ザイリンクス統合インストーラ 2019.2: Linux 用自己解凍型ウェブ インストーラ」をダウンロードして、インストールした。

ダウンロードしたファイルは、「Xilinx_Unified_2019.2_1024_1831_Lin64.bin」だった。
このファイルに、
chmod +x Xilinx_Unified_2019.2_1024_1831_Lin64.bin
で実行パーミッションを追加した。

./Xilinx_Unified_2019.2_1024_1831_Lin64.bin
でインストーラーを起動した。

Welcome 画面が表示された。

Xilinx 社のWeb サイトの ID とパスワードを入力した。

ライセンスを承認した。

Vitis のラジオボタンをクリックして、選択した。

インストールする項目を選択した。デフォルト値。

インストール・ディレクトリなどを選択した。ここでは、sudo していないので、権限が無くて赤くなっているが、実際には、自分のID の権限があるところにインストールした。

Vitis の環境を読み込む。
source /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2019.2/settings64.sh

Vitis を起動した。
vitis

Vitis 2019.2 が起動して、Workspace を聞いてくるので指定した。

Vitis 2019.2 のIDE が起動した。

vivado や vivado_hls, xsdk もそのコマンドで起動する。

なお、IDE が起動しない場合は、java をインストールすれば良いようだ。
@aster_ism さんのツィートを貼っておく。


ひでみさんのVivado が起動しないという原因は違うそうだ。その原因についてはひでみさんのツィートを参照ください。

なお、ひでみさんのツィートによると、Vitis をインストールする時にデバイスを選んでインストールすると、Vivado 2019.2 にIPI 使用時に”[IP_Flow 19-2373] Cannot identify default part.”と言われて合成できないそうです。

必要なディスクの容量を書いておく。
Vitis ディレクトリ 28.8 GB
Vivado 2019.2 38.0 GB
.xinstall のVivado_2019.2 ディレクトリ 405.9 MB

@miyox さんのツィートから転載させて頂きます。

rootでインストールしたvitisさん,起動するときに呼び出す Vitis/2019.2/tps/lnx64/jre9.0.4/bin/java の実行パーミッション(とreadパーミッション)がothersに対して空いてなかった.bin以下と,lib以下のパーミッションあけたら起動した.

  1. 2019年11月01日 21:18 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

Ultra96-V2 の高速、低速コネクタ用PMOD 拡張基板10(部品を実装)

Ultra96-V2 の高速、低速コネクタ用PMOD 拡張基板9(フットプリントを確認)”の続き。

前回は、Ultra96 の高速コネクタに勘合する TE5179031-2 が届いたのでフットプリントを確かめた。今回は、基板に部品を実装した。

Ultra96-V2 の高速、低速コネクタ用PMOD 拡張基板にすべての部品を実装した。


裏面


Ultra96-V2 と連結した。


1.2 V と 3.3 V の電圧も出ている。良さそうなのだが、1つ問題がある。
電源プラグと干渉して、低速コネクタが全て挿入されていない。。。orz

反対側。

秋月電子の 2 mm ピッチヘッダのポスト長は 4 mm だが、ポスト長が 7 mm の 2 mm ヘッダを購入してあるので、それに交換してみよう。ただし、2列を買うところが 1 列買ってしまったので、実装はきちんとやりたい。
2 列の ポスト長が 7 mm のヘッダはこの辺にある。「10Pcs Per Lot Gold Plated 2mm 2.0mm Pitch 2x40 Pin Double Male Long Header Strip L= 12mm」ただし、自分で買ってないので、分からない。
  1. 2019年11月01日 04:46 |
  2. Ultra96
  3. | トラックバック:0
  4. | コメント:0
