XRT でアクセラレーション・カーネルのホスト・アプリケーションを書いてみよう5

XRT でアクセラレーション・カーネルのホスト・アプリケーションを書いてみよう4”の続き。

FPGAカーネル超入門 (2)”を参照して、OpenCL コードの代わりに低レベルの XRT コードを使用して、ホスト・アプリケーションを作成してみようということで、前回は、XRT のライブラリをリンクして、ビルドを成功させることができた。今回は、vadd_xrt.bit.bin と vadd_xrt.dtbo を作成し、ファイルを KV260 に SFTP でアップデートし、動作を確認する。

system.bit から vadd_xrt.bit.bin を作成する
system.bit は kv260_custom_platform/kv260_custom_pkg/square_system/Hardware/package.build/package にある。
cd /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt_system/Hardware/package.build/package
echo 'all:{system.bit}'>bootgen.bif
bootgen -w -arch zynqmp -process_bitstream bin -image bootgen.bif
mv system.bit.bin vadd_xrt.bit.bin


vadd_xrt.dtbo ファイルを用意する
pl.dtsi ファイルを編集して、pl.dtbo ファイルを再度作成する。
pl.dtsi ファイルは kv260_custom_platform/device-tree-xlnx ディレクトリにある。
pl.dtsi を開いて 16 行目の kv260_custom_platform.bit.bin を vadd_xrt.bit.bin に変更する。

pl.dtsi を再度コンパイルして、pl.dtbo を作成し、名前を vadd_xrt.dtbo に変更した
cd /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/device-tree-xlnx
dtc -@ -O dtb -o pl.dtbo pl.dtsi
mv pl.dtbo vadd_xrt.dtbo


KV260 を起動して、vadd_xrt ディレクトリを作成する
KV260 の Petalinux を起動して、vadd_xrt ディレクトリを作成した。
ssh 192.168.24 -X -l petalinux
mkdir vadd_xrt
cd vadd_xrt


KV260 にファイルを転送する
以下のファイルをPYNQ を実行していた KV260 の ubuntu のホーム・ディレクトリに FileZilla で転送した。

kv260_custom_platform/device-tree-xlnx/vadd_xrt.dtbo
kv260_custom_platform/kv260_custom_pkg/vadd_xrt_system/Hardware/package.build/package/vadd_xrt.bit.bin
kv260_custom_platform/kv260_custom_pkg/pfm/shell.json
kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/vadd_xrt
kv260_custom_platform/kv260_custom_pkg/vadd_xrt_system/Hardware/binary_container_1.xclbin



ハードウェアのロード
/lib/firmware/xilinx/vadd_xrt を作成し、vadd_xrt.dtbo vadd_xrt.bit.bin shell.json を /lib/firmware/xilinx/vadd_xrt に転送する。
sudo mkdir /lib/firmware/xilinx/vadd_xrt
sudo mv vadd_xrt.dtbo vadd_xrt.bit.bin shell.json /lib/firmware/xilinx/vadd_xrt
ls -l /lib/firmware/xilinx/vadd_xrt


すでにロードされているハードウェアをアンロードして、vadd_xrt をロードする。
sudo xmutil listapps
sudo xmutil unloadapp
sudo xmutil loadapp vadd_xrt


vadd_xrt を走らせる
./vadd_xrt binary_container_1.xclbin

xclOpen
open xclbin: No such file or directory


エラーになってしまった。
原因は良く分からない?まずい部分があったら教えてください。よろしくお願いします。
  1. 2022年04月30日 07:42 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

XRT でアクセラレーション・カーネルのホスト・アプリケーションを書いてみよう4

XRT でアクセラレーション・カーネルのホスト・アプリケーションを書いてみよう3”の続き。

FPGAカーネル超入門 (2)”を参照して、OpenCL コードの代わりに低レベルの XRT コードを使用して、ホスト・アプリケーションを作成してみようということで、前回は、”FPGAカーネル超入門 (2)”の”4. XRTコアライブラリによるプログラミング”を Vitis 2021.1 でやっていたらビルドでエラーが発生した。今回は、エラーを解消することができてビルドが成功した。

前回のエラーは

error: invalid conversion from 'int' to 'xclVerbosityLevel'

だった。
XRT/src/runtime_src/core/include/xrt.h の xclVerbosityLevel の定義を見ると、0 は XCL_QUIET だったので、これを代入し、ビルドを行った。
するとエラーがたくさん出てしまった。

これは xclOpen などが無いと言われているようだ。

/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: src/vadd_xrt.o: in function `main':
/media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:64: undefined reference to `xclOpen'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:91: undefined reference to `xclLoadXclBin'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:105: undefined reference to `xclOpenContext'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:113: undefined reference to `xclAllocBO'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:119: undefined reference to `xclAllocBO'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:125: undefined reference to `xclAllocBO'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:132: undefined reference to `xclGetBOProperties'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:139: undefined reference to `xclGetBOProperties'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:146: undefined reference to `xclGetBOProperties'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:153: undefined reference to `xclMapBO'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:159: undefined reference to `xclMapBO'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:165: undefined reference to `xclMapBO'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:180: undefined reference to `xclSyncBO'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:185: undefined reference to `xclSyncBO'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:193: undefined reference to `xclAllocBO'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:200: undefined reference to `xclMapBO'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:221: undefined reference to `xclExecBuf'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:227: undefined reference to `xclExecWait'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:240: undefined reference to `xclSyncBO'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:257: undefined reference to `xclUnmapBO'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:260: undefined reference to `xclUnmapBO'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:263: undefined reference to `xclUnmapBO'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:266: undefined reference to `xclUnmapBO'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:269: undefined reference to `xclFreeBO'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:272: undefined reference to `xclFreeBO'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:275: undefined reference to `xclFreeBO'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:278: undefined reference to `xclFreeBO'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:282: undefined reference to `xclCloseContext'
/media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/gnu/aarch64/lin/aarch64-linux/x86_64-petalinux-linux/usr/bin/aarch64-xilinx-linux/aarch64-xilinx-linux-ld.real: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_xrt/Hardware/../src/vadd_xrt.c:286: undefined reference to `xclClose'
makefile:55: recipe for target 'vadd_xrt' failed
collect2.real: error: ld returned 1 exit status
make: *** [vadd_xrt] Error 1

05:13:05 Build Finished (took 1s.121ms)


原因としては、ライブラリが参照されていないようだ。
Vitis のライブラリ・パスとライブラリの参照を追加する。
どのライブラリを使用するか?だが、”oda-g/FPGA/xilinx/vadd/src/host/Makefile”に書いてあった。
xrt_corexrt_coreutil のようだ。
さて Vitis にライブラリを追加する。
Assistant ウインドウで vadd_xrt_system -> vadd_xrt -> Hardware を右クリックし、右クリックメニューから Settings... を選択する。

Build Configuration Settings ダイアログが表示される。
Edit Toolchain Linker Settings... のリンクをクリックする。

ライブラリ・パスを追加する。
Library search path (-L) の Add... ボタンをクリックする。
ライブラリ・パスの追加の必要はないようだ。

Add directory path ダイアログの Directory に /opt/xilinx/xrt/lib を追加する。

ライブラリを追加する。
Libraries (-l) の Add... ボタンをクリックする。

Enter Value ダイアログが表示される。
Libraries (-l) に xrt_core を入力する。
(注)下のダイアログの入力文字列が違っているが、xrt_core が正しい。

xrt_coreutil も同様に入力する。

これでビルドを行ったところ、ビルドが成功した。
  1. 2022年04月29日 12:21 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

XRT でアクセラレーション・カーネルのホスト・アプリケーションを書いてみよう3

XRT でアクセラレーション・カーネルのホスト・アプリケーションを書いてみよう2”の続き。

FPGAカーネル超入門 (2)”を参照して、OpenCL コードの代わりに低レベルの XRT コードを使用して、ホスト・アプリケーションを作成してみようということで、前回は、IP_LAYOUT、 MEM_TOPOLOGY、 CONNECTIVITY、 EMBEDDED_METADATA の 4 つのセクションの情報を確認した。今回は、”FPGAカーネル超入門 (2)”の”4. XRTコアライブラリによるプログラミング”を Vitis 2021.1 でやっていこう。

まずは、Vitis 2021.1 を落としてあるので、Vitis 2021.1 を起動するところからスタートする。
最初に設定を行ってから、Vitis を起動する。
source /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/settings64.sh
source /media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/2021.1/settings.sh
source /opt/xilinx/xrt/setup.sh
vitis &


Vitis IDE Launcher ダイアログが起動する。
workspace に kv260_custom_platform/kv260_custom_pkg を指定して Launch ボタンをクリックする。

Vitis 2021.1 が起動した。

Vitis 2021.1 で File メニューから New -> Application Project... を選択する。
New Application Project ダイアログの Create a New Application Project 画面が開く。
Next > ボタンをクリックする。

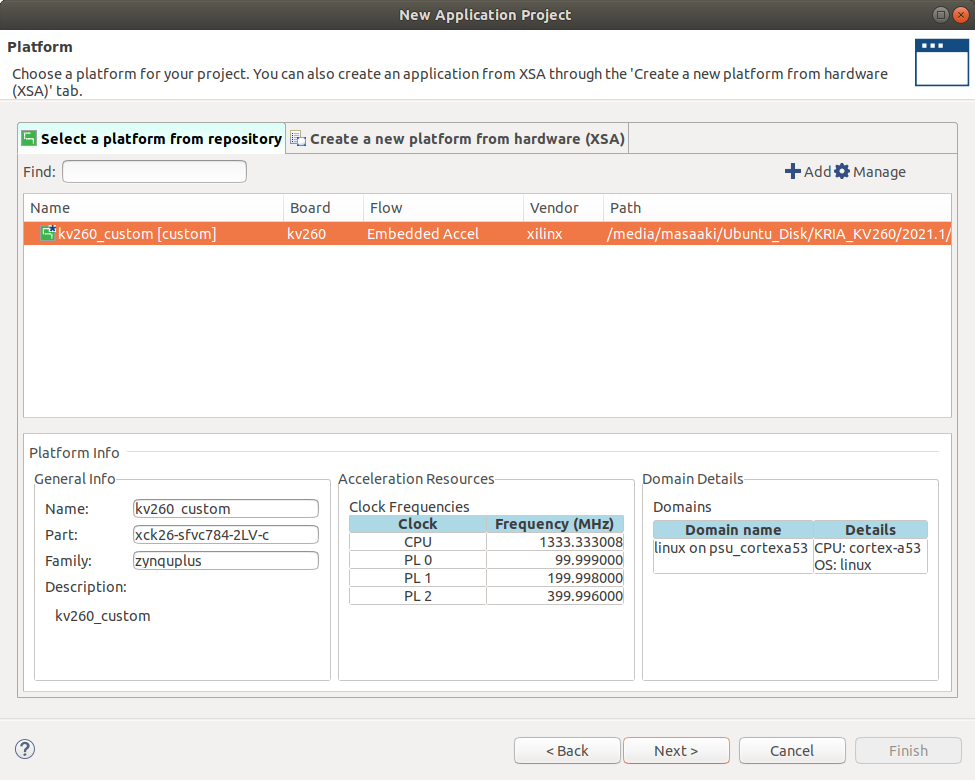

Platform 画面
kv260_custom プラットフォームを選択する。

Application Project Detail 画面
Application project name に vadd_xrt と入力する。

Domain 画面
sysroot path: に kv260_custom_platform/kv260_custom_pkg/sysroots/cortexa72-cortexa53-xilinx-linux を指定した。
Root FS: に kv260_custom_platform/kv260_custom_plnx/images/linux/rootfs.ext4 を指定した。
Kernel Image: に kv260_custom_platform/kv260_custom_plnx/images/linux/Image を指定した。

Templates 画面
Empty Application を選択した。
Finish ボタンをクリックした。

vadd_xrt プロジェクトが生成された。

square_system -> square_kernels -> src に krnl_vadd.cpp をインポートする。
square_system -> square_kernels -> src を右クリックし右クリックメニューから Import Sources... を選択する。
Import Sources ダイアログが表示される。
From directory: の Browse... ボタンをクリックして、 kv260_custom_platform/kv260_custom_pkg/vadd_kernels/src を選択する。
krnl_vadd.cpp のチェックボックスにチェックを入れて、Finish ボタンをクリックする。

vadd_xrt_kernels -> src に krnl_vadd.cpp がインポートされた。


次は、ホスト・アプリケーションを新規作成する。
square_system -> square -> src に vadd_xrt.c を新規作成する。
square_system -> square -> src を右クリックし右クリックメニューから New -> File を選択する。

Create New File ダイアログの File name に vadd_xrt.c を入力した。

vadd_xrt.c が新規作成された。
oda-g/FPGA の FPGA/xilinx/vadd/src/host/vadd_xrt.c のコードをコピーした。

ハードウェア化する関数を指定する。
vadd_xrt_kernels.prj で Add Hardware Function... ボタンをクリックする。

Add Hardware Function ダイアログが表示された。
krnl_vadd 関数を選択して、OK ボタンをクリックする。

krnl_vadd 関数が Hardware Functions に指定された。

Hardware をビルドする。
Active build configuration を Hardware にして、Explorer で vadd_xrt_system をクリックして選択し、トンカチ・ボタンをクリックしてビルドを行った。

ビルドが終了した。

vadd_xrt.c でエラーが発生した。

エラーの内容は次の通りだった。

../src/vadd_xrt.c:64:32: error: invalid conversion from 'int' to 'xclVerbosityLevel' [-fpermissive]


  1. 2022年04月28日 05:11 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

Vivado 2022.1, Vitis 2022.1 が出ています

Vivado 2022.1, Vitis 2022.1 が出ています。

Vivado の新機能

Vitis™ の新機能

Vitis HLS の新機能で興味があるのが

”Vitis HLS で新しいパフォーマンス プラグマ (set_performance_directive) を使用して、よりスマートな構築が可能”

これ試してみたい。

When set_performance_directive is specified, the tool automatically applies pragmas or directives such as PIPELINE, UNROLL, or ARRAY_PARTITION to achieve the target_ti.

だそうです。 set_directive_performance参照
  1. 2022年04月27日 20:36 |
  2. Vivado
  3. | トラックバック:0
  4. | コメント:0

XRT でアクセラレーション・カーネルのホスト・アプリケーションを書いてみよう2

XRT でアクセラレーション・カーネルのホスト・アプリケーションを書いてみよう1”の続き。

FPGAカーネル超入門 (2)”を参照して、OpenCL コードの代わりに低レベルの XRT コードを使用して、ホスト・アプリケーションを作成してみようということで、前回は、"xclbinutil --info -i binary_container_1.xclbin"で xclbin ファイルの情報を確認した。今回は、IP_LAYOUT、 MEM_TOPOLOGY、 CONNECTIVITY、 EMBEDDED_METADATA の 4 つのセクションの情報を確認した。

xclbinutil --info -i binary_container_1.xclbin”で出力したログの Sections 部分を示す。

IP_LAYOUT、 MEM_TOPOLOGY、 CONNECTIVITY、 EMBEDDED_METADATA の 4 つのセクションの情報を見てみよう。
最初に IP_LAYOUT から。なおディレクトリは kv260_custom_platform/kv260_custom_pkg/vadd_system/Hardware だ。
xclbinutil --dump-section IP_LAYOUT:json:ip_layout.json -i binary_container_1.xclbin

ip_layout.json ファイルが生成された。

ip_layout.json ファイルの内容を確認した。

カーネルの情報、バーストアドレスやブロック・レベルのインターフェースの方式などが書いてあるようだ。

次に、MEM_TOPOLOGY の情報を確認する。
xclbinutil --dump-section MEM_TOPOLOGY:json:mem_topology.json -i binary_container_1.xclbin

mem_topology.json ファイルが生成された。
mem_topology.json ファイルの内容を確認した。

DRAM の情報が書いてあるようだ。
なんだか、HP0, HP1, HP0, HP1, HP2, HP3 という文字が見えるからAXIインターフェースのマスタ・ポートの情報なのか?

CONNECTIVITY の情報を確認する。
xclbinutil --dump-section CONNECTIVITY:json:connectivity.json -i binary_container_1.xclbin

connectivity.json ファイルが生成された。
connectivity.json ファイルの内容を確認した。

CONNECTIVITY は ”FPGAカーネル超入門 (2)”によるとカーネルのポインタ引数ということのようだ。
カーネルのソースコードの krnl_vadd.cpp の krnl_vadd 関数の定義を引用すると、ポインタ引数は *in1, *in2, *out_r の 3 つであることが分かる。

void krnl_vadd(const unsigned int *in1, // Read-Only Vector 1
          const unsigned int *in2, // Read-Only Vector 2
          unsigned int *out_r,     // Output Result
          int size                 // Size in integer
) {


最後に EMBEDDED_METADATA の情報を確認した。
xclbinutil --dump-section EMBEDDED_METADATA:raw:embedded_metadata.xml -i binary_container_1.xclbin

embedded_metadata.xml ファイルが生成された。
embedded_metadata.xml ファイルを貼っておく。

<?xml version="1.0" encoding="UTF-8"?>
<project name="binary_container_1">
  <platform vendor="xilinx" boardid="kv260" name="kv260_custom_platform" featureRomTime="0">
    <version major="0" minor="0"/>
    <description/>
    <board name="xilinx.com:kv260:1.1" vendor="xilinx.com" fpga="XCK26-SFVC784-2LV-C">
      <interfaces/>
      <images>
        <image name="vsom_kit.jpg" type="HDPI"/>
        <image name="" type="MDPI"/>
        <image name="" type="LDPI"/>
      </images>
      <id>
        <vendor/>
        <device/>
        <subsystem/>
      </id>
    </board>
    <build_flow/>
    <host architecture="unknown"/>
    <device name="fpga0" fpgaDevice="zynquplus:xck26:sfvc784:-2LV:c" addrWidth="0">
      <core name="OCL_REGION_0" target="bitstream" type="clc_region" clockFreq="0MHz" numComputeUnits="60">
        <kernelClocks>
          <clock port="KERNEL_CLK" frequency="199.998000MHz"/>
          <clock port="DATA_CLK" frequency="99.999000MHz"/>
        </kernelClocks>
        <kernel name="krnl_vadd" language="c" vlnv="xilinx.com:hls:krnl_vadd:1.0" preferredWorkGroupSizeMultiple="0" workGroupSize="1" debug="false" interrupt="true" hwControlProtocol="ap_ctrl_chain">
          <module name="krnl_vadd">
            <module name="krnl_vadd_Pipeline_read1" instName="grp_krnl_vadd_Pipeline_read1_fu_155" type="NonDataflowHS">
              <rtlPort name="m_axi_gmem_AWVALID" object="gmem" protocol="m_axi"/>
              <rtlPort name="sext_ln83" object="sext_ln83" protocol="ap_none"/>
              <rtlPort name="trunc_ln83_1" object="trunc_ln83_1" protocol="ap_none"/>
              <rtlPort name="v1_buffer_d0" object="v1_buffer" protocol="ap_memory"/>
            </module>
            <module name="krnl_vadd_Pipeline_vadd_writeC" instName="grp_krnl_vadd_Pipeline_vadd_writeC_fu_164" type="NonDataflowHS">
              <rtlPort name="m_axi_gmem_AWVALID" object="gmem" protocol="m_axi"/>
              <rtlPort name="sext_ln90_1" object="sext_ln90_1" protocol="ap_none"/>
              <rtlPort name="sext_ln90" object="sext_ln90" protocol="ap_none"/>
              <rtlPort name="trunc_ln83_1" object="trunc_ln83_1" protocol="ap_none"/>
              <rtlPort name="v1_buffer_q0" object="v1_buffer" protocol="ap_memory"/>
            </module>
          </module>
          <port name="M_AXI_GMEM" mode="master" range="0xFFFFFFFF" dataWidth="32" portType="addressable" base="0x0"/>
          <port name="S_AXI_CONTROL" mode="slave" range="0x1000" dataWidth="32" portType="addressable" base="0x0"/>
          <arg name="in1" addressQualifier="1" id="0" port="M_AXI_GMEM" size="0x8" offset="0x10" hostOffset="0x0" hostSize="0x8" type="void*"/>
          <arg name="in2" addressQualifier="1" id="1" port="M_AXI_GMEM" size="0x8" offset="0x1C" hostOffset="0x0" hostSize="0x8" type="void*"/>
          <arg name="out_r" addressQualifier="1" id="2" port="M_AXI_GMEM" size="0x8" offset="0x28" hostOffset="0x0" hostSize="0x8" type="void*"/>
          <arg name="size" addressQualifier="0" id="3" port="S_AXI_CONTROL" size="0x4" offset="0x34" hostOffset="0x0" hostSize="0x4" type="unsigned int"/>
          <compileWorkGroupSize x="1" y="1" z="1"/>
          <maxWorkGroupSize x="1" y="1" z="1"/>
          <string_table/>
          <instance name="krnl_vadd_1">
            <addrRemap base="0x0080010000" range="0x10000" port="S_AXI_CONTROL"/>
          </instance>
          <FIFOInformation/>
        </kernel>
        <connection srcType="core" srcInst="OCL_REGION_0" srcPort="ps8_0_axi_periph_M01_AXI" dstType="kernel" dstInst="krnl_vadd_1" dstPort="S_AXI_CONTROL"/>
        <connection srcType="core" srcInst="OCL_REGION_0" srcPort="zynq_ultra_ps_e_0_S_AXI_HP0_FPD" dstType="kernel" dstInst="krnl_vadd_1" dstPort="M_AXI_GMEM"/>
      </core>
    </device>
  </platform>
</project>


FPGAカーネル超入門 (2)”によると offset= の部分の krnl_vadd の引数のオフセット・アドレスを使用するようだ。
ちなみにこのオフセット・アドレスは、krnl_vadd の Vitis HLS の Verilog 出力ファイルを見ても分かる。
kv260_custom_platform/kv260_custom_pkg/vadd_kernels/Hardware/build/krnl_vadd/krnl_vadd/krnl_vadd/solution/syn/verilog/krnl_vadd_control_s_axi.v を見ると、Address Info として表示されている。
  1. 2022年04月27日 05:06 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

XRT でアクセラレーション・カーネルのホスト・アプリケーションを書いてみよう1

前回までは、アクセラレーション・カーネルを OpenCL を使用したホスト・アプリケーションで制御していたが、XRT を使用してホスト・アプリケーションを書くこともできる。
FPGAカーネル超入門 (2)”を参照して、OpenCL コードの代わりに低レベルの XRT コードを使用して、ホスト・アプリケーションを作成してみよう。

FPGAカーネル超入門 (2)”を参照して、それに沿ってやっていく。

まずは、XRT の setup.sh を起動する。
source /opt/xilinx/xrt/setup.sh

kv260_custom_platform/kv260_custom_pkg/vadd_system/Hardware ディレクトリに行くと binary_container_1.xclbin があるので、xclbinutil で情報を確認する。
cd /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_system/Hardware
xclbinutil --info -i binary_container_1.xclbin


(base) masaaki@masaaki-H110M4-M01:/media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_system/Hardware$ xclbinutil --info -i binary_container_1.xclbin
XRT Build Version: 2.6.655 (2020.1)
       Build Date: 2020-05-22 12:05:03
          Hash ID: 2d6bfe4ce91051d4e5b499d38fc493586dd4859a
------------------------------------------------------------------------------
Warning: The option '--output' has not been specified. All operations will
         be done in memory with the exception of the '--dump-section' command.
------------------------------------------------------------------------------
Reading xclbin file into memory.  File: binary_container_1.xclbin

==============================================================================
XRT Build Version: 2.6.655 (2020.1)
       Build Date: 2020-05-22 12:05:03
          Hash ID: 2d6bfe4ce91051d4e5b499d38fc493586dd4859a
==============================================================================
xclbin Information
------------------
   Generated by:           v++ (2021.1) on 2021-06-09-14:19:56
   Version:                2.6.655
   Kernels:                krnl_vadd
   Signature:
   Content:                Bitstream
   UUID (xclbin):          2203f5a9-f92a-40ae-8eca-9f3bf7c1e011
   Sections:               BITSTREAM, MEM_TOPOLOGY, IP_LAYOUT, CONNECTIVITY,
                           BUILD_METADATA, EMBEDDED_METADATA, SYSTEM_METADATA
==============================================================================
Hardware Platform (Shell) Information
-------------------------------------
   Vendor:                 xilinx
   Board:                  kv260
   Name:                   kv260_custom_platform
   Version:                0.0
   Generated Version:      Vivado 2021.1 (SW Build: 3247384)
   Created:                Wed Apr 13 04:03:17 2022
   FPGA Device:            XCK26
   Board Vendor:           xilinx.com
   Board Name:             xilinx.com:kv260:1.1
   Board Part:             xilinx.com:kv260:part0:1.1
   Platform VBNV:          xilinx_kv260_kv260_custom_platform_0_0
   Static UUID:            00000000-0000-0000-0000-000000000000
   Feature ROM TimeStamp:  0

Clocks
------
   No clock frequency data available.

Memory Configuration
--------------------
   Name:         HPC0
   Index:        0
   Type:         MEM_DRAM
   Base Address: 0x0
   Address Size: 0x0
   Bank Used:    No

   Name:         HPC1
   Index:        1
   Type:         MEM_DRAM
   Base Address: 0x0
   Address Size: 0x0
   Bank Used:    No

   Name:         HP0
   Index:        2
   Type:         MEM_DRAM
   Base Address: 0x0
   Address Size: 0x80000000
   Bank Used:    Yes

   Name:         HP1
   Index:        3
   Type:         MEM_DRAM
   Base Address: 0x0
   Address Size: 0x0
   Bank Used:    No

   Name:         HP2
   Index:        4
   Type:         MEM_DRAM
   Base Address: 0x0
   Address Size: 0x0
   Bank Used:    No

   Name:         HP3
   Index:        5
   Type:         MEM_DRAM
   Base Address: 0x0
   Address Size: 0x0
   Bank Used:    No
==============================================================================
Kernel: krnl_vadd

Definition
----------
   Signature: krnl_vadd (void* in1, void* in2, void* out_r, unsigned int size)

Ports
-----
   Port:          M_AXI_GMEM
   Mode:          master
   Range (bytes): 0xFFFFFFFF
   Data Width:    32 bits
   Port Type:     addressable

   Port:          S_AXI_CONTROL
   Mode:          slave
   Range (bytes): 0x1000
   Data Width:    32 bits
   Port Type:     addressable

--------------------------
Instance:        krnl_vadd_1
   Base Address: 0x80010000

   Argument:          in1
   Register Offset:   0x10
   Port:              M_AXI_GMEM
   Memory:            HP0 (MEM_DRAM)

   Argument:          in2
   Register Offset:   0x1C
   Port:              M_AXI_GMEM
   Memory:            HP0 (MEM_DRAM)

   Argument:          out_r
   Register Offset:   0x28
   Port:              M_AXI_GMEM
   Memory:            HP0 (MEM_DRAM)

   Argument:          size
   Register Offset:   0x34
   Port:              S_AXI_CONTROL
   Memory:            <not applicable>
==============================================================================
Generated By
------------
   Command:       v++
   Version:       2021.1 - 2021-06-09-14:19:56 (SW BUILD: 3246112)
   Command Line:  v++ --advanced.misc solution_name=link --advanced.param compiler.addOutputTypes=sd_card --config binary_container_1-link.cfg --connectivity.nk krnl_vadd:1:krnl_vadd_1 --input_files ../../vadd_kernels/Hardware/build/krnl_vadd.xo --link --log_dir binary_container_1.build/logs --messageDb binary_container_1.mdb --optimize 0 --output binary_container_1.xclbin --platform /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/kv260_custom/export/kv260_custom/kv260_custom.xpfm --remote_ip_cache /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/ip_cache --report_dir binary_container_1.build/reports --report_level 0 --save-temps --target hw --temp_dir binary_container_1.build
   Options:       --advanced.misc solution_name=link
                  --advanced.param compiler.addOutputTypes=sd_card
                  --config binary_container_1-link.cfg
                  --connectivity.nk krnl_vadd:1:krnl_vadd_1
                  --input_files ../../vadd_kernels/Hardware/build/krnl_vadd.xo
                  --link
                  --log_dir binary_container_1.build/logs
                  --messageDb binary_container_1.mdb
                  --optimize 0
                  --output binary_container_1.xclbin
                  --platform /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/kv260_custom/export/kv260_custom/kv260_custom.xpfm
                  --remote_ip_cache /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/ip_cache
                  --report_dir binary_container_1.build/reports
                  --report_level 0
                  --save-temps
                  --target hw
                  --temp_dir binary_container_1.build
==============================================================================
User Added Key Value Pairs
--------------------------
   <empty>
==============================================================================
Leaving xclbinutil.


参照する xclbin.h はたぶんこれだと思う。

kv260_custom_platform/kv260_custom_pkg/sysroots/cortexa72-cortexa53-xilinx-linux/usr/src/debug/xrt/202110.2.11.0-r0/git/src/runtime_src/core/include/xclbin.h



  1. 2022年04月26日 04:56 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

作成した KV260 のアクセラレーション・プラットフォームを使用して square を動作させる4

作成した KV260 のアクセラレーション・プラットフォームを使用して square を動作させる3”の続き。

今まで作ってきた KV260 のアクセラレーション・プラットフォームを使用して square アプリケーションを動作させてみようということで、前回は、KV260 の Petalinux を起動して、KV260 に用意したファイルを転送し、square の動作を確かめた結果、成功した。今回は、生成された Vitis HLS 2021.1 のプロジェクトと Vivado 2021.1 のプロジェクトを見ていこう。

Vitis HLS 2021.1 のプロジェクトは /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/square_kernels/Hardware/build/square/square/square にあった。

Vitis HLS 2021.1 の square プロジェクトを示す。

C コードの合成結果を示す。

Vivado 2021.1 の prj プロジェクトは /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/square_system_hw_link/Hardware/binary_container_1.build/link/vivado/vpl/prj にあった。

Vivado 2021.1 の prj プロジェクトを示す。

system ブロック・デザインを示す。
square IP が追加されている。

Address Editor を示す。

Project Summary を示す。
Timing の Worst Negative Slack も黒だった。
  1. 2022年04月25日 06:09 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

作成した KV260 のアクセラレーション・プラットフォームを使用して square を動作させる3

作成した KV260 のアクセラレーション・プラットフォームを使用して square を動作させる2”の続き。

今まで作ってきた KV260 のアクセラレーション・プラットフォームを使用して square アプリケーションを動作させてみようということで、前回は、プロジェクトの準備が終了したので、ビルドを行ったが、エラーになった。エラーの原因のカーネル関数の INTERFACE 指示子を削除したところ、ビルドが成功した。それに、square.bit.bin、 vadd.dtbo ファイルを作成した。今回は、KV260 の Petalinux を起動して、KV260 に用意したファイルを転送し、square の動作を確かめた結果、成功した。

MicroSD カードを KV260 に挿入して電源 ON し、PetaLinux をブートした。

KV260 にファイルを転送する
以下のファイルをPYNQ を実行していた KV260 の ubuntu のホーム・ディレクトリに FileZilla で転送した。

kv260_custom_platform/device-tree-xlnx/square.dtbo
kv260_custom_platform/kv260_custom_pkg/square_system/Hardware/package.build/package/square.bit.bin
kv260_custom_platform/kv260_custom_pkg/pfm/shell.json
kv260_custom_platform/kv260_custom_pkg/square/Hardware/square
kv260_custom_platform/kv260_custom_pkg/square_system/Hardware/binary_container_1.xclbin



ハードウェアのロード
/lib/firmware/xilinx/square を作成し、square.dtbo square.bit.bin shell.json を /lib/firmware/xilinx/square に転送する。
sudo mkdir /lib/firmware/xilinx/square
sudo mv square.dtbo square.bit.bin shell.json /lib/firmware/xilinx/square
ls -l /lib/firmware/xilinx/square


すでにロードされているハードウェアをアンロードして、square をロードする。
sudo xmutil listapps
sudo xmutil unloadapp
sudo xmutil loadapp square


ターミナルの様子を示す。

square を走らせる
square を走らせると”TEST PASSED”が表示されて成功した。。。やった〜。
./square binary_container_1.xclbin
  1. 2022年04月23日 04:55 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

作成した KV260 のアクセラレーション・プラットフォームを使用して square を動作させる2

作成した KV260 のアクセラレーション・プラットフォームを使用して square を動作させる1”の続き。

今まで作ってきた KV260 のアクセラレーション・プラットフォームを使用して square アプリケーションを動作させてみようということで、前回は、ハードウェア化するカーネルの square.cpp とホスト・アプリケーションの square_host.cpp を用意して、プロジェクトの組み込んだ。今回は、Emulation-HW と Hardware のビルドを行って成功した。Emulation-HW を実行したが vadd 同様にエラーだった。そして、 square.bit.bin, square.dtbo などのファイルを用意した。

前回までで、プロジェクトの準備は終了したので、ビルドを行う。

Active build configuration を Emualtion-HW にして、Explorer で square_system をクリックして選択し、トンカチ・ボタンをクリックしてビルドを行った。

エラーが発生した。
どうやらカーネル関数の INTERFACE 指示子は Vitis 2021.1 では要らなくなったようだ。krnl_vadd を見ても関数の INTERFACE 指示子が無い。
より、ソフトウェアに書く時に近づいたと言えよう。Vitis HLS では、PIPELINE 指示子もほとんど要らないし。

カーネル関数の INTERFACE 指示子を削除して、もう一度トンカチ・ボタンをクリックしてビルドを行い、成功した。

それでは Emualtion-HW を起動する。
square_system を右クリックし、右クリックメニューから Run As -> Launch HW Emulator を選択する。

Emualtion-HW を実行している。

vadd 同様にエラーだった。

次に Hardware を起動する。
Active build configuration を Hardware にして、Explorer で square_system をクリックして選択し、トンカチ・ボタンをクリックしてビルドを行った。

ビルドが成功した。

system.bit から square.bit.bin を作成する
system.bit は kv260_custom_platform/kv260_custom_pkg/square_system/Hardware/package.build/package にある。
cd /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/square_system/Hardware/package.build/package
echo 'all:{system.bit}'>bootgen.bif
bootgen -w -arch zynqmp -process_bitstream bin -image bootgen.bif
mv system.bit.bin square.bit.bin


vadd.dtbo ファイルを用意する
pl.dtsi ファイルを編集して、pl.dtbo ファイルを再度作成する。
pl.dtsi ファイルは kv260_custom_platform/device-tree-xlnx ディレクトリにある。
pl.dtsi を開いて 16 行目の kv260_custom_platform.bit.bin を square.bit.bin に変更する。

pl.dtsi を再度コンパイルして、pl.dtbo を作成し、名前を square.dtbo に変更した。
cd /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/device-tree-xlnx
dtc -@ -O dtb -o pl.dtbo pl.dtsi
mv pl.dtbo square.dtbo


shell.json ファイルは、””Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう11(Step 4: Test the Platform その2)”で作成したファイルがそのまま使用できるはずだ。

修正したカーネルの square.cpp のコードを貼っておく。

// square.cpp
// 2019/12/11 by marsee
//

// Vitis_Accel_Examples/cpp_kernels/dataflow_stream/src/adder.cpp を参考にしています
// https://github.com/Xilinx/Vitis_Accel_Examples/blob/master/cpp_kernels/dataflow_stream/src/adder.cpp
// 2022/04/22 : square関数のINTERFACE指示子を削除した

#include <hls_stream.h>

static void read_dma(int *inm, hls::stream<int> &outs, int size){
    LOOP_RDMA: for(int i=0; i<size; i++){
#pragma HLS PIPELINE II=1
#pragma HLS LOOP_TRIPCOUNT min=10 max=10
        outs.write(inm[i]);
    }
}

static void square_stream(hls::stream<int> &ins, hls::stream<int> &outs, int size){
    LOOP_SQAURE_ST: for(int i=0; i<size; i++){
#pragma HLS PIPELINE II=1
#pragma HLS LOOP_TRIPCOUNT min=10 max=10
        int tmp = ins.read();
        outs.write(tmp * tmp);
    }
}

static void write_dma(hls::stream<int> &ins, int *outm, int size){
    LOOP_WDMA: for(int i=0; i<size; i++){
#pragma HLS PIPELINE II=1
#pragma HLS LOOP_TRIPCOUNT min=10 max=10
        outm[i] = ins.read();
    }
}

extern "C" {
void square(int *inm, int *outm, int size){

    static hls::stream<int> ins;
    static hls::stream<int> outs;
#pragma HLS STREAM variable = ins depth = 32
#pragma HLS STREAM variable = outs depth = 32

#pragma HLS dataflow
    read_dma(inm, ins, size);
    square_stream(ins, outs, size);
    write_dma(outs, outm, size);
}
}

  1. 2022年04月22日 04:32 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

作成した KV260 のアクセラレーション・プラットフォームを使用して square を動作させる1

今まで作ってきた KV260 のアクセラレーション・プラットフォームを使用して square アプリケーションを動作させてみよう。
square はデータを 2 乗するアプリケーションだ。

square のコードは”Vitis 2019.2 アプリケーション・プロジェクト square その1”に貼ってあるので、それを使用する。

すでに前回までで Vitis 2021.1 は起動しているので、それを利用する。

Vitis 2021.1 で File メニューから New -> Application Project... を選択する。
New Application Project ダイアログの Create a New Application Project 画面が開く。
Next > ボタンをクリックする。

Platform 画面
kv260_custom プラットフォームを選択する。

Application Project Detail 画面
Application project name に square と入力する。

Domain 画面
sysroot path: に kv260_custom_platform/kv260_custom_pkg/sysroots/cortexa72-cortexa53-xilinx-linux を指定した。
Root FS: に kv260_custom_platform/kv260_custom_plnx/images/linux/rootfs.ext4 を指定した。
Kernel Image: に kv260_custom_platform/kv260_custom_plnx/images/linux/Image を指定した。

Templates 画面
Empty Application を選択した。
Finish ボタンをクリックした。

square プロジェクトが生成された。

2021.1 バージョンは square_kernels にカーネルを入れるようだ?
square_system -> square_kernels -> src に square.cpp を新規作成する。
square_system -> square_kernels -> src を右クリックし右クリックメニューから New -> File を選択する。

Create New File ダイアログの File name に square.cpp を入力した。

square.cpp が新規作成された。
Vitis 2019.2 アプリケーション・プロジェクト square その1”のコードを入力した。

次は、ホスト・アプリケーションを新規作成する。
square_system -> square -> src に square_host.cpp を新規作成する。
square_system -> square -> src を右クリックし右クリックメニューから New -> File を選択する。

Create New File ダイアログの File name に square_host.cpp を入力した。

square_host.cpp が新規作成された。
Vitis 2019.2 アプリケーション・プロジェクト square その1”のコードを入力した。

2019.2 に比べて square_kernels でアクセラレーションする関数を指定するようになった様だ。
square_kernels.prj で Add Hardware Function... ボタンをクリックする。

Add Hardware Function ダイアログが表示された。
square 関数を選択して、OK ボタンをクリックする。

square 関数が Hardware Functions に指定された。
  1. 2022年04月21日 05:11 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう13(Step 4: Test the Platform その4)

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう12(Step 4: Test the Platform その3)”の続き。

前回は、””設計開始 Kria KV260 ビジョン AI スターター キット使用”をやってみる1”の SD カードを用意して、ファイル群をコピーして環境を整えたところ、vadd が動作した。今回は、”Step 4: Test the Platform”はもう終わりだが、vadd の生成した Vitis HLS 2021.1 と Vivado 2021.1 のプロジェクトを見ていこう。

Vitis HLS 2021.1 のプロジェクトは kv260_custom_platform/kv260_custom_pkg/vadd_kernels/Hardware/build/krnl_vadd/krnl_vadd/krnl_vadd にあった。

Vitis HLS 2021.1 に krnl_vadd プロジェクトを読み込んだ。

C コードの合成結果を見る。

AXI4 Master インターフェースとなっている。

次に、Vivado 2021.1 のプロジェクトは、kv260_custom_platform/kv260_custom_pkg/vadd_system_hw_link/Hardware/binary_container_1.build/link/vivado/vpl/prj にあった。

Vivado 2021.1 で prj プロジェクトを開いた。

system ブロック・デザインを示す。
Vitis HLS で作成した krnl_vadd が実装されている。

Address Editor を示す。

Project Summary を示す。
  1. 2022年04月20日 04:24 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう12(Step 4: Test the Platform その3)

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう11(Step 4: Test the Platform その2)”の続き。

Step 4: Test the Platform”をやっている。
前回は、実機で動作するための準備を行って、今まで使用していた Kria-PYNQ に FTP して動作させようとしたが、xmutil コマンドが入っていなかった。今回は、””設計開始 Kria KV260 ビジョン AI スターター キット使用”をやってみる1”の SD カードを用意して、ファイル群をコピーして環境を整えたところ、vadd が動作した。

”設計開始 Kria KV260 ビジョン AI スターター キット使用”をやってみる1”の SD カードを用意する

SD カード・イメージの petalinux-sdimage-2021.1-update1.wic.xz をすでにダウンロードしてあったので、balenaEtcher を立ち上げて Micro SD カードに書き込む。

書き込み終了。
boot と root の 2 つのパーティションがあった。

MicroSD カードで PetaLinux をブートする
MicroSD カードを KV260 に挿入して電源 ON し、PetaLinux をブートした。
petalinux でログインして ip addr show コマンドを実行したところ、IP アドレスは 192.168.3.24 が割り振られた。

KV260 にファイルを転送する
以下のファイルをPYNQ を実行していた KV260 の ubuntu のホーム・ディレクトリに FileZilla で転送した。

kv260_custom_platform/device-tree-xlnx/vadd.dtbo
kv260_custom_platform/kv260_custom_pkg/vadd_system/Hardware/package.build/package/vadd.bit.bin
kv260_custom_platform/kv260_custom_pkg/pfm/shell.json
kv260_custom_platform/kv260_custom_pkg/vadd/Hardware/vadd
kv260_custom_platform/kv260_custom_pkg/vadd_system/Hardware/binary_container_1.xclbin



ハードウェアのロード
/lib/firmware/xilinx/vadd を作成し、vadd.dtbo vadd.bit.bin shell.json を /lib/firmware/xilinx/vadd に転送する。
sudo mkdir /lib/firmware/xilinx/vadd
sudo mv vadd.dtbo vadd.bit.bin shell.json /lib/firmware/xilinx/vadd
ls -l /lib/firmware/xilinx/vadd


すでにロードされているハードウェアをアンロードして、vadd をロードする。
sudo xmutil listapps
sudo xmutil unloadapp
sudo xmutil loadapp vadd


vadd を走らせる
vadd を走らせたがエラーになってしまった。
./vadd binary_container_1.xclbin

Kria KV260のVitis Custom Embedded Platform Creation Exampleを試す(4/4)”の手順をみても XRT がインストールされていないようなので、インストールする。
sudo dnf install xrt

もう一度、vadd を走らせると”TEST PASSED”が表示されて成功した。。。やった〜。
./vadd binary_container_1.xclbin
  1. 2022年04月19日 04:18 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう11(Step 4: Test the Platform その2)

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう10(Step 4: Test the Platform その1)”の続き。

前回は、”Step 4: Test the Platform”をやっていこうということで、Vitis 2021.1 で vadd アプリケーション・プロジェクトの作成を行った。今回は、実機で動作するための準備を行って、今まで使用していた Kria-PYNQ に FTP して動作させようとしたが、xmutil コマンドが入っていなかった。

今回は、”Step 4: Test the Platform”が分かりにくいため、”Kria KV260のVitis Custom Embedded Platform Creation Exampleを試す(4/4)”も参照した。

KV260 に転送するファイルを準備する
bin ファイルを用意する
system.bit は kv260_custom_platform/kv260_custom_pkg/vadd_system/Hardware/package.build/package にある。

system.bit から vadd.bit.bin を作成する。
cd /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg/vadd_system/Hardware/package.build/package
echo 'all:{system.bit}'>bootgen.bif
bootgen -w -arch zynqmp -process_bitstream bin -image bootgen.bif
mv system.bit.bin vadd.bit.bin


vadd.dtbo ファイルを用意する
pl.dtsi ファイルを編集して、pl.dtbo ファイルを再度作成する。
pl.dtsi ファイルは kv260_custom_platform/device-tree-xlnx ディレクトリにある。

pl.dtsi を開いて 16 行目の kv260_custom_platform.bit.bin を vadd.bit.bin に変更する。

pl.dtsi を再度コンパイルして、pl.dtbo を作成し、名前を vadd.dtbo に変更した。
cd /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/device-tree-xlnx
dtc -@ -O dtb -o pl.dtbo pl.dtsi
mv pl.dtbo vadd.dtbo


shell.json ファイルを作成する
kv260_custom_platform/kv260_custom_pkg/pfm/shell.json を作成した。

{
  "shell_type" : "XRT_FLAT",
  "num_slots": "1"
}




KV260 にファイルを転送する
以下のファイルをPYNQ を実行していた KV260 の ubuntu のホーム・ディレクトリに FileZilla で転送した。

kv260_custom_platform/device-tree-xlnx/vadd.dtbo
kv260_custom_platform/kv260_custom_pkg/vadd_system/Hardware/package.build/package/vadd.bit.bin
kv260_custom_platform/kv260_custom_pkg/pfm/shell.json
kv260_custom_platform/kv260_custom_pkg/vadd/Hardware/vadd
kv260_custom_platform/kv260_custom_pkg/vadd_system/Hardware/binary_container_1.xclbin



/lib/firmware/xilinx/vadd を作成し、vadd.dtbo vadd.bit.bin shell.json を /lib/firmware/xilinx/vadd に転送する。
sudo mkdir /lib/firmware/xilinx/vadd
sudo mv vadd.dtbo vadd.bit.bin shell.json /lib/firmware/xilinx/vadd
ls -l /lib/firmware/xilinx/vadd


xmutil listapps を実行したところ、Kria-PYNQ には、xmutil が入ってなかった。
  1. 2022年04月18日 04:24 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう10(Step 4: Test the Platform その1)

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう9(Step 3: Create the Vitis Platform その2)”の続き。

前回は、、”Step 3: Create the Vitis Platform”の残りの項目の Vitis プラットフォームを作成した。今回は、”Step 4: Test the Platform”をやっていこう。

vadd アプリケーション・プロジェクトの作成
Vitis 2021.1 で File メニューから New -> Application Project... を選択する。
New Application Project ダイアログの Create a New Application Project 画面が開く。
Next > ボタンをクリックする。

Platform 画面
kv260_custom プラットフォームを選択する。

Application Project Detail 画面
Application project name に vadd と入力する。

Domain 画面
sysroot path: に kv260_custom_platform/kv260_custom_pkg/sysroots/cortexa72-cortexa53-xilinx-linux を指定した。
Root FS: に kv260_custom_platform/kv260_custom_plnx/images/linux/rootfs.ext4 を指定した。
Kernel Image: に kv260_custom_platform/kv260_custom_plnx/images/linux/Image を指定した。

Templates 画面
Vector Addition を選択した。
Finish ボタンをクリックした。

vadd アプリケーション・プロジェクトが生成された。
Hardware Emulation をやってみよう。
Active build configuration を Emulation-HW に変更する。
Explorer から vadd_system を選択する。
トンカチ・ボタンをクリックして、ビルドを行う。

ビルドが成功した。

Explorer から vadd_system を右クリックし、右クリックメニューから Run As -> Lacunch HW Emulator を選択する。

Launch On Emulator ダイアログが表示された。
Start Emulator and Run ボタンをクリックする。

Progress Information ダイアログが表示された。

Xilinx Vitis IDE Error が表示された。

Error ダイアログが表示された。

vadd プロジェクトの様子を示す。
右下の Emulation Console には Emulation ran successfully と表示されている。

次に、Hardware でビルドしてみよう。
Active build configuration を Hardware に変更する。
Explorer から vadd_system を選択する。
トンカチ・ボタンをクリックして、ビルドを行う。

ビルドが成功した。
  1. 2022年04月17日 05:07 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう9(Step 3: Create the Vitis Platform その2)

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう8(Step 3: Create the Vitis Platform その1)”の続き。

前回は、”Step 3: Create the Vitis Platform”をやっていこうということで、kv260_custom_platform ディレクトリ以下を作成し、sysroot をインストールした。また、kv260_custom_pkg/pfm ディレクトリに boot ディレクトリと sd_dir ディレクトリを新規作成し、中身をコピーした。今回は、”Step 3: Create the Vitis Platform”の残りの項目の Vitis プラットフォームを作成する。

Vitis プラットフォームを作成する
Vitis を起動する。
cd ..
vitis &


Vitis IDE Launcher ダイアログが開いた。
Workspace に kv260_custom_platform/kv260_custom_pkg を指定して、Launch ボタンをクリックする。

Vitis IDE が起動した。
File -> New -> Platform Project... を選択する。
New Platform Project ダイアログが開いた。
Create new platform project 画面
Platform project name に kv260_custom と入力した。

platform 画面
XSA file に kv260_custom_platform/kv260_custom_platform/kv260_custom_platform.xsa を指定した。
Operation system に Linux を指定した。
Processor に psu_cortexa53 を指定した。
Architecture に 64-bit を指定した。
Boot Components の Generate boot components のチェックボックスのチェックを外した。
Finish ボタンをクリックした。

kv260_custom プラットフォーム・プロジェクトが生成された。

kv260_custom プラットフォームの psu_cortexa53 → Linux on psu_cortexa53 をクリックする。
以下のように設定する。
Bif Files: Brows... の右横の下向き三角をクリックするとドロップダウンメニューが表示されるので、Generate BIF を選択する。
Boot Components Directory: Brows... ボタンをクリックして、kv260_custom_pkg/pfm/boot ディレクトリを選択する。
FAT32 Partition Directory: Brows... ボタンをクリックして、kv260_custom_pkg/pfm/sd_dir を選択する。

トンカチ・ボタンをクリックしてビルドを行う。

ビルドが終了した。

kv260_custom プラットフォームは export ディレクトリ以下に生成されている。
  1. 2022年04月16日 04:08 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう8(Step 3: Create the Vitis Platform その1)

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう7(Step 2: Create the Software Components その3)”の続き。

前回は、”Step 2: Create the Software Components”のデバイス・ツリー・オーバーレイを生成した。今回は、”Step 3: Create the Vitis Platform”をやっていこう。

kv260_custom_platform ディレクトリの下に kv_custom_pkg ディレクトリを新規作成し、その下に pfm ディレクトリを新規作成した。
cd ..
mkdir kv260_custom_pkg
cd kv260_custom_pkg
mkdir pfm



sysroot をインストールする。
cd ../kv260_custom_plnx/images/linux
./sdk.sh -d /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_pkg



kv260_custom_pkg/pfm ディレクトリに boot ディレクトリと sd_dir ディレクトリを新規作成する。
cd kv260_custom_pkg/pfm
mkdir boot
mkdir sd_dir


現在のディレクトリ構造を示す。

kv260_custom_plnx/imges/linux ディレクトリの以下のファイルを kv260_custom_pkg/pfm/boot ディレクトリにコピーする。

zynqmp_fsbl.elf
pmufw.elf
bl31.elf
u-boot-dtb.elf (名前をu-boot.elfに変更する)
system.dtb




kv260_custom_plnx/imges/linux ディレクトリの以下のファイルを kv260_custom_pkg/pfm/sd_dir ディレクトリにコピーする。

boot.scr (u-boot初期化用のスクリプト)
system.dtb (Linuxがシステム・セットアップを理解するために起動中に読み取るデバイス・ツリー・ブロブ)


  1. 2022年04月15日 05:05 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう7(Step 2: Create the Software Components その3)

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう6(Step 2: Create the Software Components その2)”の続き。

Step 2: Create the Software Components”をやっている。前回は、Vivado プロジェクトでビットストリームまで生成し、XSA ファイルにビットストリームをインクルードして、PetaLinux プロジェクトを生成し、petalinux-build したところ成功した。今回は、デバイス・ツリー・オーバーレイを生成する。

DTG をインストールする。
git clone https://github.com/Xilinx/device-tree-xlnx
cd device-tree-xlnx


DTG のバージョン 2021.1 をチェックアウトして、xsct を起動する。なお、Vitis の setting64.sh は起動してある。
git checkout xlnx_rel_v2021.1
xsct


XSA ファイルを読み取って、DTS を生成する。
hsi open_hw_design /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_platform/kv260_custom_platform.xsa
hsi set_repo_path /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/device-tree-xlnx
hsi create_sw_design device-tree -os device_tree -proc psu_cortexa53_0
hsi set_property CONFIG.dt_overlay true [hsi::get_os]
hsi set_property CONFIG.dt_zocl true [hsi::get_os]
hsi generate_target -dir /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/device-tree-xlnx
hsi close_hw_design [hsi current_hw_design]
exit


pl.dtsi が生成された。

dtsi を dtbo にコンパイルする。
dtc -@ -O dtb -o pl.dtbo pl.dtsi
pl.dtbo が生成された。
  1. 2022年04月14日 05:31 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう6(Step 2: Create the Software Components その2)

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう5(Step 2: Create the Software Components その1)”の続き。

前回は、”Step 2: Create the Software Components”をやってみたのだが、petalinux-build でエラーになってしまった。今回は、Vivado プロジェクトでビットストリームまで生成し、XSA ファイルにビットストリームをインクルードして、PetaLinux プロジェクトを生成し、petalinux-build したところ成功した。

なお、パソコンの OS は Ubuntu 18.04 を使用している。私のところでは、Ubuntu 20.04 だとうまくビルドできなかった。

Vivado の Flow Navigator から Generate Bitstream をクリックして、論理合成、インプリメンテーション、ビットストリームの生成を行って、成功した。

File -> Export -> Export Platform を選択した。
Export Hardware Platform ダイアログが開く。
Next > ボタンをクリックする。

Platform Type 画面
Hardware and Hardware Emulation ラジオボタンをクリックした。
Next > ボタンをクリックする。

Platform State 画面
Pre-synthesis ラジオボタンをクリックする。(デフォルト)
Include bitstrem チェックボックスにチェックを入れる。
Next > ボタンをクリックする。

Platform Properties 画面
Name に kv260_custom_platform を入力した。
後はデフォルトのままとする。
Next > ボタンをクリックする。

Output File 画面
XSA file name に kv_custom_platform と入力した。
Finish ボタンをクリックする。

Vivado プロジェクトのディレクトリに kv260_custom_platform.xsa ファイルが生成された。

Step 2: Create the Software Components with PetaLinux

KV260 BSP からのノーマル・ソフトウェア・コンポーネントの生成

https://www.xilinx.com/member/forms/download/xef.html?filename=xilinx-k26-starterkit-v2021.1-final.bsp
から xilinx-k26-starterkit-v2021.1-final.bsp をダウンロードした。

Petalinux 2021.1 の環境を設定した。
source /media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/2021.1/settings.sh

tools/Xilinx/PetaLinux/2021.1/components/yocto/source/aarch64 を入れ替える。
petalinux-upgrade -u 'http://petalinux.xilinx.com/sswreleases/rel-v2021/sdkupdate/2021.1_update1/' -p 'aarch64'
これでだめな場合は、”"ERROR: Failed to Extract Yocto SDK" after updating eSDK”に書いてある通りに
petalinux-upgrade -u 'http://petalinux.xilinx.com/sswreleases/rel-v2021/sdkupdate/2021.1_update1/' -p "aarch64" --wget-args "--wait 1 -nH --cut-dirs=4"

Petalinux プロジェクトの作成
petalinux-create --type project -s ../../xilinx-k26-starterkit-v2021.1-final.bsp -n kv260_custom_plnx
cd kv260_custom_plnx

ディレクトリが違っているのに注意。

echo 'BOARD_VARIANT = "kv"' >> project-spec/meta-user/conf/petalinuxbsp.conf
を実行した。

XSA ファイルを使用して petalinux-config する。
petalinux-config --get-hw-description=/media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_platform
ディレクトリが違っているのに注意。

petalinux-config 画面
→キーを押して、< Exit > を選択して、Enter キーを押す。

セーブ画面
< Yes > を選択して Enter キーを押す。

ターミナルに戻った。
ディレクトリが違っているのに注意。

rootfs の xrt を有効にする。
petalinux-config -c rootfs

Filesystem packages -> libs -> xrt を有効にする。(スペースキー)

→キーを押して、< Exit > を選択して、Enter キーを何回か実行し、セーブ画面で< Yes > を選択して Enter キーを押してターミナルに戻った。
ディレクトリが違っているのに注意。

ビルド
petalinux-build
成功した。

(base) masaaki@masaaki-H110M4-M01:/media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_plnx$ petalinux-build
[INFO] Sourcing buildtools
[INFO] Building project
[INFO] Sourcing build environment
[INFO] Generating workspace directory
INFO: bitbake petalinux-image-minimal
NOTE: Started PRServer with DBfile: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_plnx/build/cache/prserv.sqlite3, IP: 127.0.0.1, PORT: 38761, PID: 13011
Loading cache: 100% |                                           | ETA:  --:--:--
Loaded 0 entries from dependency cache.
Parsing recipes: 100% |##########################################| Time: 0:02:55
Parsing of 3478 .bb files complete (0 cached, 3478 parsed). 5113 targets, 269 skipped, 0 masked, 0 errors.
NOTE: Resolving any missing task queue dependencies
NOTE: Fetching uninative binary shim file:///media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_plnx/components/yocto/downloads/uninative/5ec5a9276046e7eceeac749a18b175667384e1f445cd4526300a41404d985a5b/x86_64-nativesdk-libc.tar.xz;sha256sum=5ec5a9276046e7eceeac749a18b175667384e1f445cd4526300a41404d985a5b (will check PREMIRRORS first)
Initialising tasks: 100% |#######################################| Time: 0:00:11
Checking sstate mirror object availability: 100% |###############| Time: 0:01:02
Sstate summary: Wanted 3436 Found 2863 Missed 573 Current 0 (83% match, 0% complete)
NOTE: Executing Tasks
NOTE: Tasks Summary: Attempted 9672 tasks of which 7386 didn't need to be rerun and all succeeded.
INFO: Failed to copy built images to tftp dir: /tftpboot
[INFO] Successfully built project


petalinux-build --sdk

kv260_custom_platform/kv260_custom_plnx/images/linux ディレクトリの内容を示す。
  1. 2022年04月13日 05:48 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう5(Step 2: Create the Software Components その1)

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう4(Step 1: Create the Vivado Hardware Design and Generate XSA その4)”の続き。

Step 1: Create the Vivado Hardware Design and Generate XSA”が終了したので、今日からは、”Step 2: Create the Software Components”をやってみたのだが、petalinux-build でエラーになってしまった。

Step 2: Create the Software Components with PetaLinux

KV260 BSP からのノーマル・ソフトウェア・コンポーネントの生成

https://www.xilinx.com/member/forms/download/xef.html?filename=xilinx-k26-starterkit-v2021.1-final.bsp
から xilinx-k26-starterkit-v2021.1-final.bsp をダウンロードした。

Petalinux 2021.1 の環境を設定した。
source /media/masaaki/Ubuntu_Disk/tools/Xilinx/PetaLinux/2021.1/settings.sh

tools/Xilinx/PetaLinux/2021.1/components/yocto/source/aarch64 を入れ替える。
petalinux-upgrade -u 'http://petalinux.xilinx.com/sswreleases/rel-v2021/sdkupdate/2021.1_update1/' -p 'aarch64'

Petalinux プロジェクトの作成
petalinux-create --type project -s ../../xilinx-k26-starterkit-v2021.1-final.bsp
cd xilinx-k26-starterkit-2021.1/


XSA ファイルを使用して petalinux-config する。
petalinux-config --get-hw-description=/media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/kv260_custom_platform

petalinux-config 画面
→キーを押して、< Exit > を選択して、Enter キーを押す。

セーブ画面
< Yes > を選択して Enter キーを押す。

ターミナルに戻った。

rootfs の xrt を有効にする。
petalinux-config -c rootfs

Filesystem packages -> libs -> xrt を有効にする。(スペースキー)

→キーを押して、< Exit > を選択して、Enter キーを何回か実行し、セーブ画面で< Yes > を選択して Enter キーを押してターミナルに戻った。

ビルド
petalinux-build
エラーが発生した。

ログを貼っておく。

(base) masaaki@masaaki-H110M4-M01:/media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/xilinx-k26-starterkit-2021.1$ petalinux-build
[INFO] Sourcing buildtools
[INFO] Building project
[INFO] Sourcing build environment
[INFO] Generating workspace directory
INFO: bitbake petalinux-image-minimal
NOTE: Started PRServer with DBfile: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/xilinx-k26-starterkit-2021.1/build/cache/prserv.sqlite3, IP: 127.0.0.1, PORT: 38273, PID: 26522
Loading cache: 100% |                                           | ETA:  --:--:--
Loaded 0 entries from dependency cache.
Parsing recipes: 100% |##########################################| Time: 0:03:05
Parsing of 3478 .bb files complete (0 cached, 3478 parsed). 5113 targets, 273 skipped, 0 masked, 0 errors.
NOTE: Resolving any missing task queue dependencies
NOTE: Fetching uninative binary shim file:///media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/xilinx-k26-starterkit-2021.1/components/yocto/downloads/uninative/5ec5a9276046e7eceeac749a18b175667384e1f445cd4526300a41404d985a5b/x86_64-nativesdk-libc.tar.xz;sha256sum=5ec5a9276046e7eceeac749a18b175667384e1f445cd4526300a41404d985a5b (will check PREMIRRORS first)
Initialising tasks: 100% |#######################################| Time: 0:00:11
Checking sstate mirror object availability: 100% |###############| Time: 0:01:31
Sstate summary: Wanted 3436 Found 2851 Missed 585 Current 0 (82% match, 0% complete)
NOTE: Executing Tasks
ERROR: fpga-manager-util-xilinx+gitAUTOINC+f2642103e9-r0 do_compile: Execution of '/media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/xilinx-k26-starterkit-2021.1/build/tmp/work/zynqmp_generic-xilinx-linux/fpga-manager-util/xilinx+gitAUTOINC+f2642103e9-r0/temp/run.do_compile.7955' failed with exit code 1:
ls: cannot access '/media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/xilinx-k26-starterkit-2021.1/build/tmp/work/zynqmp_generic-xilinx-linux/fpga-manager-util/xilinx+gitAUTOINC+f2642103e9-r0/recipe-sysroot/boot/bitstream/*.bit': No such file or directory


****** Xilinx Bootgen v2021.1
  **** Build date : May 28 2021-21:36:22
    ** Copyright 1986-2021 Xilinx, Inc. All Rights Reserved.

[ERROR]  : Unknown option on command line: *

WARNING: exit code 1 from a shell command.

ERROR: Logfile of failure stored in: /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/xilinx-k26-starterkit-2021.1/build/tmp/work/zynqmp_generic-xilinx-linux/fpga-manager-util/xilinx+gitAUTOINC+f2642103e9-r0/temp/log.do_compile.7955
Log data follows:
| DEBUG: Executing shell function do_compile
| ls: cannot access '/media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/xilinx-k26-starterkit-2021.1/build/tmp/work/zynqmp_generic-xilinx-linux/fpga-manager-util/xilinx+gitAUTOINC+f2642103e9-r0/recipe-sysroot/boot/bitstream/*.bit': No such file or directory


| ****** Xilinx Bootgen v2021.1
|   **** Build date : May 28 2021-21:36:22
|     ** Copyright 1986-2021 Xilinx, Inc. All Rights Reserved.

| [ERROR]  : Unknown option on command line: *

| WARNING: exit code 1 from a shell command.
| ERROR: Execution of '/media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/xilinx-k26-starterkit-2021.1/build/tmp/work/zynqmp_generic-xilinx-linux/fpga-manager-util/xilinx+gitAUTOINC+f2642103e9-r0/temp/run.do_compile.7955' failed with exit code 1:
| ls: cannot access '/media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/xilinx-k26-starterkit-2021.1/build/tmp/work/zynqmp_generic-xilinx-linux/fpga-manager-util/xilinx+gitAUTOINC+f2642103e9-r0/recipe-sysroot/boot/bitstream/*.bit': No such file or directory


| ****** Xilinx Bootgen v2021.1
|   **** Build date : May 28 2021-21:36:22
|     ** Copyright 1986-2021 Xilinx, Inc. All Rights Reserved.

| [ERROR]  : Unknown option on command line: *

| WARNING: exit code 1 from a shell command.

ERROR: Task (/media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/xilinx-k26-starterkit-2021.1/components/yocto/layers/meta-xilinx-tools/recipes-bsp/fpga-manager-util/fpga-manager-util_1.0.bb:do_compile) failed with exit code '1'
NOTE: Tasks Summary: Attempted 8790 tasks of which 7234 didn't need to be rerun and 1 failed.

Summary: 1 task failed:
  /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/xilinx-k26-starterkit-2021.1/components/yocto/layers/meta-xilinx-tools/recipes-bsp/fpga-manager-util/fpga-manager-util_1.0.bb:do_compile
Summary: There was 1 ERROR message shown, returning a non-zero exit code.
ERROR: Failed to build project. Check the /media/masaaki/Ubuntu_Disk/KRIA_KV260/2021.1/kv260_custom_platform/xilinx-k26-starterkit-2021.1/build/build.log file for more details...

  1. 2022年04月12日 04:47 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう4(Step 1: Create the Vivado Hardware Design and Generate XSA その4)

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう3(Step 1: Create the Vivado Hardware Design and Generate XSA その3)”の続き。

KV260 のアクセラレーション・プラットフォームを作ってみたいということで、”Step 1: Create the Vivado Hardware Design and Generate XSA”をやってみている。前回は、割り込み・サポートを追加した。今回は、Platform の AXI インターフェースをイネーブルし、エミュレーション設定を行って、XSA ファイルを出力した。

Platform の AXI インターフェースをイネーブルする。
Platform Setup ウインドウを表示する。
Settings の AXI Port をクリックして、指定する。
zynq_ultra_ps_e_0 M_AXI_HPM0_FPDM_AXI_HPM1_FPD をイネーブルする。
Memport は M_AXI_GP で、 SP Tag はとする。デフォルトのままとする。

ps8_0_axi_periph M01_AXI から M07_AXI までをイネーブルする。
Memport は M_AXI_GP で、 SP Tag はとする。デフォルトのままとする。

zynq_ultra_ps_e_0 の以下の AXI インターフェースをイネーブルする。
S_AXI_HPC0_FPD, S_AXI_HPC1_FPD, S_AXI_HP0_FPD, S_AXI_HP1_FPD, S_AXI_HP2_FPD, S_AXI_HP3_FPD
S_AXI_HPC0_FPDS_AXI_HPC0_FPD の Memport を S_AXI_HP に変更する。
SP Tag に HPC0, HPC1, HP0, HP1, HP2, HP3 を入力する。

エミュレーション設定(オプション)
Diagram ウインドウで zynq_ultra_ps_e_0 をクリックする。
Block Properties ウインドウで ALLOWED_SIM_MODELSrtl, tlm であることを確認する。

SELECTED_SIM_MODELtlm に変更する。

ハードウェア XSA ファイルを出力する。
Validate Design ボタンをクリックして、エラーが無いか?を確かめる。
すると、 /axi_intc_0/intr にエラーが出るが、問題ない。
Step 1: Create the Vivado Hardware Design and Generate XSA”の文の翻訳を引用する。

v ++リンカはカーネル割り込み信号をこのフローティングintr信号にリンクするため、この警告は無視しても問題ありません。



ブロック・デザインをセーブする。
Sources ウインドウの system_i を右クリックし右クリックメニューから Create HDL Wrapper... を選択して HDL Wrapper を作成する。
system_wrapper.v が生成された。

Flow Navigator から IP INTEGRATOR -> Generate Block Design をクリックする。
Synthesis Options の Global ラジオボタンをクリックする。
Generate ボタンをクリックする。

Vivado IDE に Running multiple block runs が表示される。

それが Ready になるまで、待っていたほうが良さそうだ。

File -> Export -> Export Platform を選択した。
Export Hardware Platform ダイアログが開く。
Next > ボタンをクリックする。

Platform Type 画面
Hardware and Hardware Emulation ラジオボタンをクリックした。
Next > ボタンをクリックする。

Platform State 画面
Pre-synthesis ラジオボタンをクリックする。(デフォルト)
Next > ボタンをクリックする。

Platform Properties 画面
Name に kv260_custom_platform を入力した。
後はデフォルトのままとする。
Next > ボタンをクリックする。

Output File 画面
XSA file name に kv_custom_platform と入力した。
Finish ボタンをクリックする。

Vivado プロジェクトのディレクトリに kv260_custom_platform.xsa ファイルが生成された。

  1. 2022年04月11日 04:42 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう3(Step 1: Create the Vivado Hardware Design and Generate XSA その3)

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう2(Step 1: Create the Vivado Hardware Design and Generate XSA その2)”の続き。

KV260 のアクセラレーション・プラットフォームを作ってみたいということで、”Step 1: Create the Vivado Hardware Design and Generate XSA”をやってみている。前回は、system ブロック・デザインのクロックとリセットを作成した。今回は、割り込み・サポートを追加した。

割り込み・サポートの追加
Zynq UltraScale+ MPSoC ブロックをダブルクリックして開く。
Page Navigator から PS-PL Configuration をクリックする。
PS-PL Interface を展開して、AXI HPM0 FPDAXI HPM1 FPD のチェックボックスからチェックを外す。
AXI HPM0 LPD の チェックボックスにチェックを入れる。
AXI HPM0 LPD_Data_Width32 になっていることを確認する。

OK ボタンwをクリックすると、ブロック・デザインに反映された。

+ ボタンをクリックして、AXI Interrupt Controller を Add IP した。

axi_intc_0 をダブルクリックして設定を変更する。
Interrupt Output ConnectionSingle に変更した。

Run Connection Automation をクリックした。

Clock Source for Slave InterfaceClock Source for Master Interface/clk_wiz_0/clk_out2(200 MHz) に接続した。

axi_intc_0.irqzynq_ultra_ps_e_0.pl_ps_irq[0:0] に接続した。
完成したブロック・デザインを示す。

Platform Setup ウインドウで、Settings から Interrupt をクリックした。
axi_intc_0intr のチェックボックスにチェックを入れた。
  1. 2022年04月10日 05:38 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう2(Step 1: Create the Vivado Hardware Design and Generate XSA その2)

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう1(Step 1: Create the Vivado Hardware Design and Generate XSA その1)”の続き。

KV260 のアクセラレーション・プラットフォームを作ってみたいということで、前回から”Step 1: Create the Vivado Hardware Design and Generate XSA”をやってみている。前回は、Vivado 2021.1 の kv260_custom_platform プロジェクトを作成し、system ブロック・デザインを作成して Zynq UltraScale+ MPSoC を Add IP した。今回は、system ブロック・デザインのクロックとリセットを作成した。

system デザインのクロックとリセットを設定する
Add IP ボタンをクリックし、Clocking Wizard をブロック・デザインに追加した。

Clocking Wizard をダブルクリックして設定する。
Output Clocks タブをクリックし、
clk_out1 を 100 MHz
clk_out2 を 200 MHz
clk_out3 を 400 MHz に設定した。
Reset Type を Active Low に設定した。

Add IP ボタンをクリックし、Processor System Reset をブロック・デザインに追加した。

Block Properties ウインドウで、Name を proc_sys_reset1 に変更する。

proc_sys_reset1 を ctrl-c キーを押してコピーし、ctrl-v キーを押してペーストした。これで、proc_sys_reset2 がコピーできた。
同様に proc_sys_reset3 も追加した。
Run Connection Automation をクリックして、配線を接続する。

Run Connection Automation ダイアログが開いた。
All Automation をクリックする。
proc_sys_reset_1 -> slowest_sync_clk の Clock Source に /clk_wiz_0/clk_out1 (100 MHz) を指定した。

proc_sys_reset_2 -> slowest_sync_clk の Clock Source に /clk_wiz_0/clk_out2 (200 MHz) を指定した。

proc_sys_reset_3 -> slowest_sync_clk の Clock Source に /clk_wiz_0/clk_out3 (400 MHz) を指定した。

OK ボタンをクリックして、設定を反映した。
指定通りに配線された。

clk_wiz_0/locked を proc_sys_reset_1, proc_sys_reset_2, proc_sys_reset_1 の dcm_locked に接続した。

platform の clock を有効にする。

Platform Setup タブをクリックする。

左の Settings から clock をクリックして選択する。

clk_out1, clk_out2, clk_out3Enable チェックボックスをクリックする。

IDを
clk_out1 を 0
clk_out2 を 1
clk_out3 を 2 に設定する。

clk_ou2 の Is Default ラジオボタンをクリックして選択する。

Info に”Info: No problem with Clock interface.”が表示されていることを確認する。
  1. 2022年04月09日 18:47 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

”Vitis Custom Embedded Platform Creation Example on KV260”をやってみよう1(Step 1: Create the Vivado Hardware Design and Generate XSA その1)

KV260 のアクセラレーション・プラットフォームを作ってみたいということで、丁度良いチュートリアルの”Vitis Custom Embedded Platform Creation Example on KV260”を見つけたので、やってみよう。
最初に”Step 1: Create the Vivado Hardware Design and Generate XSA”からやっていこう。

Ubuntu 18.04 LTS 上で、バージョン 2021.1 を使用するので、最初に以下のコマンドを実行しておく。
source /media/masaaki/Ubuntu_Disk/tools/Xilinx/Vitis/2021.1/settings64.sh

Vivado 2021.1 を起動する。
Vivado &

kv260_custom_platform プロジェクトを作成する
Quick Start から Create Project をクリックして、プロジェクトを作成する。

New Project ダイアログの Create a New Vivado Project 画面が開く。
Next > ボタンをクリックした。

Project Name 画面
Project name に kv260_custom_platform を入力した。

Project Type 画面
RTL Project のラジオボタンはデフォルトで ON になっていた。
Do not spcify source at this timeProject is an extensible Vitis platform のチェックボックスにチェックを入れた。

Default Part 画面
Kria KV260 Vision Starter Kit を選択した。

New Project Summary 画面
Finish ボタンをクリックした。

Vivado 2021.1 の kv260_custom_platform プロジェクトが生成された。

Flow Navigator の IP INTEGRATOER -> Create Block Design をクリックした。

Create Block Design ダイアログが表示された。
Design name を system に変更した。(オプションだそうだ)

Diagram ウインドウの真ん中の + ボタンをクリックした。

zynq で検索して Zynq UltraScale+ MPSoC を Add IP した。

Run Block Automation をクリックした。

Run Block Automation ダイアログが開いた。
デフォルトのまま OK ボタンをクリックした。KV260 の設定が反映された。

Zynq UltraScale+ MPSoC に KV260 の設定が反映された。
  1. 2022年04月08日 05:07 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

Vitis 2021.1, 2021.2 の GUI で、ワークスペース設定時にエラーで落ちる

Ubuntu 18.04 LTS の Vitis 2021.1 の GUI を起動してワークスペースを設定しようとしたが、エラーダイアログを出して、落ちてしまう。また、Vitis 2021.2 も同様ということで困っていたのだが、解消することができた。

Vitis 2021.1 を起動すると、Vitis IDE Launcher が起動する。
ワークスペースを設定して Launch ボタンをクリックした。

すると、エラーダイアログが表示された。

.metadata/.log を表示した。

どうやら、

java.lang.NoClassDefFoundError: org/apache/logging/log4j/LogManager

ってもしかして、log4j のパッチしたからなのか?

検索していると”Eclipseが起動しないときの復旧対応方法”がヒットした。
Eclipseが起動しないときの復旧対応方法”によると、困った時は

eclipse.exe -clean

するようにとのこと。(Vitis は eclipse ですよね。。。)
Vitis のオプションを示す。

Display Options:
  -help
    Help -- display help message.

  -debug -help
    Help on Debug -- Displays help for
    'Project less Debug in Vitis IDE support using prebuilt'.

  -version
    Display Version.

  -wait
    Wait for Vitis to complete.

Options:
  -workspace <Workspace location>
    Specify the Workspace directory for Vitis projects.
  -debug <options>
    launch vitis for debugging prebuilt binaries.
  {-lp <repository_path>}
    Add <repository_path> to the list of Driver/OS/Library search directories.
  -eclipseargs <eclipse arguments>
    Any other arguments that should be passed to Eclipse.
  -vmargs <java vm arguments>
    Any other arguments that should be passed to Java VM.


-eclipseargs で行けそう。
vitis -eclipseargs -clean &
で起動した。

無事に Vitis GUI が立ち上がった。

最後にエラーの時の .metadata/.log を貼っておく。

!SESSION 2022-04-07 04:07:17.365 -----------------------------------------------
eclipse.buildId=2021.1
java.version=11.0.2
java.vendor=Oracle Corporation
BootLoader constants: OS=linux, ARCH=x86_64, WS=gtk, NL=en_US
Command-line arguments:  -os linux -ws gtk -arch x86_64

!ENTRY org.eclipse.osgi 4 0 2022-04-07 04:07:18.413
!MESSAGE Bundle reference:file:com.xilinx.sdx.robot_1.0.0.202106100226.jar not found.

!ENTRY org.eclipse.osgi 4 0 2022-04-07 04:07:18.445
!MESSAGE Bundle reference:file:org.apache.log4j_1.2.15.v201012070815.jar not found.

!ENTRY org.eclipse.osgi 4 0 2022-04-07 04:07:18.487
!MESSAGE Bundle reference:file:org.eclipse.swtbot.generator_2.4.0.201604200752.jar not found.

!ENTRY org.eclipse.osgi 4 0 2022-04-07 04:07:18.488
!MESSAGE Bundle reference:file:org.eclipse.swtbot.junit4_x_2.4.0.201604200752.jar not found.

!ENTRY org.eclipse.osgi 4 0 2022-04-07 04:07:18.488
!MESSAGE Bundle reference:file:org.eclipse.swtbot.swt.finder_2.4.0.201604200752.jar not found.

!ENTRY org.eclipse.osgi 4 0 2022-04-07 04:07:18.496
!MESSAGE Bundle reference:file:org.slf4j.impl.log4j12_1.7.2.v20131105-2200.jar not found.

!ENTRY org.eclipse.osgi 4 0 2022-04-07 04:07:25.803
!MESSAGE Application error
!STACK 1
java.lang.NoClassDefFoundError: org/apache/logging/log4j/LogManager
    at com.xilinx.sdk.utils.LogUtils.<clinit>(LogUtils.java:9)
    at com.xilinx.sdk.utils.ToolAnalyticsHelper.<clinit>(ToolAnalyticsHelper.java:28)
    at com.xilinx.ide.application.ui.Application.checkInstanceLocation(Application.java:221)
    at com.xilinx.ide.application.ui.Application.start(Application.java:74)
    at org.eclipse.equinox.internal.app.EclipseAppHandle.run(EclipseAppHandle.java:203)
    at org.eclipse.core.runtime.internal.adaptor.EclipseAppLauncher.runApplication(EclipseAppLauncher.java:137)
    at org.eclipse.core.runtime.internal.adaptor.EclipseAppLauncher.start(EclipseAppLauncher.java:107)
    at org.eclipse.core.runtime.adaptor.EclipseStarter.run(EclipseStarter.java:401)
    at org.eclipse.core.runtime.adaptor.EclipseStarter.run(EclipseStarter.java:255)
    at java.base/jdk.internal.reflect.NativeMethodAccessorImpl.invoke0(Native Method)
    at java.base/jdk.internal.reflect.NativeMethodAccessorImpl.invoke(NativeMethodAccessorImpl.java:62)
    at java.base/jdk.internal.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43)
    at java.base/java.lang.reflect.Method.invoke(Method.java:566)
    at org.eclipse.equinox.launcher.Main.invokeFramework(Main.java:657)
    at org.eclipse.equinox.launcher.Main.basicRun(Main.java:594)
    at org.eclipse.equinox.launcher.Main.run(Main.java:1447)
    at org.eclipse.equinox.launcher.Main.main(Main.java:1420)
Caused by: java.lang.ClassNotFoundException: org.apache.logging.log4j.LogManager cannot be found by com.xilinx.sdk.utils_1.0.0.202106100226
    at org.eclipse.osgi.internal.loader.BundleLoader.findClass(BundleLoader.java:516)
    at org.eclipse.osgi.internal.loader.ModuleClassLoader.loadClass(ModuleClassLoader.java:171)
    at java.base/java.lang.ClassLoader.loadClass(ClassLoader.java:521)
    ... 17 more
!SESSION 2022-04-07 04:10:17.624 -----------------------------------------------
eclipse.buildId=2021.1
java.version=11.0.2
java.vendor=Oracle Corporation
BootLoader constants: OS=linux, ARCH=x86_64, WS=gtk, NL=en_US
Command-line arguments:  -os linux -ws gtk -arch x86_64

!ENTRY org.eclipse.osgi 4 0 2022-04-07 04:10:18.152
!MESSAGE Bundle reference:file:com.xilinx.sdx.robot_1.0.0.202106100226.jar not found.

!ENTRY org.eclipse.osgi 4 0 2022-04-07 04:10:18.158
!MESSAGE Bundle reference:file:org.apache.log4j_1.2.15.v201012070815.jar not found.

!ENTRY org.eclipse.osgi 4 0 2022-04-07 04:10:18.178
!MESSAGE Bundle reference:file:org.eclipse.swtbot.generator_2.4.0.201604200752.jar not found.

!ENTRY org.eclipse.osgi 4 0 2022-04-07 04:10:18.178
!MESSAGE Bundle reference:file:org.eclipse.swtbot.junit4_x_2.4.0.201604200752.jar not found.

!ENTRY org.eclipse.osgi 4 0 2022-04-07 04:10:18.178
!MESSAGE Bundle reference:file:org.eclipse.swtbot.swt.finder_2.4.0.201604200752.jar not found.

!ENTRY org.eclipse.osgi 4 0 2022-04-07 04:10:18.185
!MESSAGE Bundle reference:file:org.slf4j.impl.log4j12_1.7.2.v20131105-2200.jar not found.

!ENTRY org.eclipse.osgi 4 0 2022-04-07 04:10:22.224
!MESSAGE Application error
!STACK 1
java.lang.NoClassDefFoundError: org/apache/logging/log4j/LogManager
    at com.xilinx.sdk.utils.LogUtils.<clinit>(LogUtils.java:9)
    at com.xilinx.sdk.utils.ToolAnalyticsHelper.<clinit>(ToolAnalyticsHelper.java:28)
    at com.xilinx.ide.application.ui.Application.checkInstanceLocation(Application.java:221)
    at com.xilinx.ide.application.ui.Application.start(Application.java:74)
    at org.eclipse.equinox.internal.app.EclipseAppHandle.run(EclipseAppHandle.java:203)
    at org.eclipse.core.runtime.internal.adaptor.EclipseAppLauncher.runApplication(EclipseAppLauncher.java:137)
    at org.eclipse.core.runtime.internal.adaptor.EclipseAppLauncher.start(EclipseAppLauncher.java:107)
    at org.eclipse.core.runtime.adaptor.EclipseStarter.run(EclipseStarter.java:401)
    at org.eclipse.core.runtime.adaptor.EclipseStarter.run(EclipseStarter.java:255)
    at java.base/jdk.internal.reflect.NativeMethodAccessorImpl.invoke0(Native Method)
    at java.base/jdk.internal.reflect.NativeMethodAccessorImpl.invoke(NativeMethodAccessorImpl.java:62)
    at java.base/jdk.internal.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43)
    at java.base/java.lang.reflect.Method.invoke(Method.java:566)
    at org.eclipse.equinox.launcher.Main.invokeFramework(Main.java:657)
    at org.eclipse.equinox.launcher.Main.basicRun(Main.java:594)
    at org.eclipse.equinox.launcher.Main.run(Main.java:1447)
    at org.eclipse.equinox.launcher.Main.main(Main.java:1420)
Caused by: java.lang.ClassNotFoundException: org.apache.logging.log4j.LogManager cannot be found by com.xilinx.sdk.utils_1.0.0.202106100226
    at org.eclipse.osgi.internal.loader.BundleLoader.findClass(BundleLoader.java:516)
    at org.eclipse.osgi.internal.loader.ModuleClassLoader.loadClass(ModuleClassLoader.java:171)
    at java.base/java.lang.ClassLoader.loadClass(ClassLoader.java:521)
    ... 17 more
!SESSION 2022-04-07 04:18:28.262 -----------------------------------------------
eclipse.buildId=2021.1
java.version=11.0.2
java.vendor=Oracle Corporation
BootLoader constants: OS=linux, ARCH=x86_64, WS=gtk, NL=en_US
Command-line arguments:  -os linux -ws gtk -arch x86_64

!ENTRY org.eclipse.osgi 4 0 2022-04-07 04:18:28.698
!MESSAGE Bundle reference:file:com.xilinx.sdx.robot_1.0.0.202106100226.jar not found.

!ENTRY org.eclipse.osgi 4 0 2022-04-07 04:18:28.705
!MESSAGE Bundle reference:file:org.apache.log4j_1.2.15.v201012070815.jar not found.

!ENTRY org.eclipse.osgi 4 0 2022-04-07 04:18:28.728
!MESSAGE Bundle reference:file:org.eclipse.swtbot.generator_2.4.0.201604200752.jar not found.

!ENTRY org.eclipse.osgi 4 0 2022-04-07 04:18:28.728
!MESSAGE Bundle reference:file:org.eclipse.swtbot.junit4_x_2.4.0.201604200752.jar not found.

!ENTRY org.eclipse.osgi 4 0 2022-04-07 04:18:28.728
!MESSAGE Bundle reference:file:org.eclipse.swtbot.swt.finder_2.4.0.201604200752.jar not found.

!ENTRY org.eclipse.osgi 4 0 2022-04-07 04:18:28.744
!MESSAGE Bundle reference:file:org.slf4j.impl.log4j12_1.7.2.v20131105-2200.jar not found.

!ENTRY org.eclipse.osgi 4 0 2022-04-07 04:19:50.260
!MESSAGE Application error
!STACK 1
java.lang.NoClassDefFoundError: org/apache/logging/log4j/LogManager
    at com.xilinx.sdk.utils.LogUtils.<clinit>(LogUtils.java:9)
    at com.xilinx.sdk.utils.ToolAnalyticsHelper.<clinit>(ToolAnalyticsHelper.java:28)
    at com.xilinx.ide.application.ui.Application.checkInstanceLocation(Application.java:221)
    at com.xilinx.ide.application.ui.Application.start(Application.java:74)
    at org.eclipse.equinox.internal.app.EclipseAppHandle.run(EclipseAppHandle.java:203)
    at org.eclipse.core.runtime.internal.adaptor.EclipseAppLauncher.runApplication(EclipseAppLauncher.java:137)
    at org.eclipse.core.runtime.internal.adaptor.EclipseAppLauncher.start(EclipseAppLauncher.java:107)
    at org.eclipse.core.runtime.adaptor.EclipseStarter.run(EclipseStarter.java:401)
    at org.eclipse.core.runtime.adaptor.EclipseStarter.run(EclipseStarter.java:255)
    at java.base/jdk.internal.reflect.NativeMethodAccessorImpl.invoke0(Native Method)
    at java.base/jdk.internal.reflect.NativeMethodAccessorImpl.invoke(NativeMethodAccessorImpl.java:62)
    at java.base/jdk.internal.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43)
    at java.base/java.lang.reflect.Method.invoke(Method.java:566)
    at org.eclipse.equinox.launcher.Main.invokeFramework(Main.java:657)
    at org.eclipse.equinox.launcher.Main.basicRun(Main.java:594)
    at org.eclipse.equinox.launcher.Main.run(Main.java:1447)
    at org.eclipse.equinox.launcher.Main.main(Main.java:1420)
Caused by: java.lang.ClassNotFoundException: org.apache.logging.log4j.LogManager cannot be found by com.xilinx.sdk.utils_1.0.0.202106100226
    at org.eclipse.osgi.internal.loader.BundleLoader.findClass(BundleLoader.java:516)
    at org.eclipse.osgi.internal.loader.ModuleClassLoader.loadClass(ModuleClassLoader.java:171)
    at java.base/java.lang.ClassLoader.loadClass(ClassLoader.java:521)
    ... 17 more

  1. 2022年04月07日 04:41 |
  2. Vitis
  3. | トラックバック:0
  4. | コメント:0

KV260 の PYNQ で自作のメディアン・フィルタとソーベル・フィルタを動作させる2

KV260 の PYNQ で自作のメディアン・フィルタとソーベル・フィルタを動作させる1”の続き。

前回は、”KV260 の PYNQ で自作のソーベル・フィルタを動作させる5”のブロック・デザインに”RGB 24 ビット・データ入出力対応のメディアン・フィルタを Vitis HLS 2021.2 で作成する2”で作成した median_axis_RGB24 IP を追加して、論理合成、インプリメンテーション、ビットストリームの生成を行った。今回は、生成されたビット・ファイルと hwh ファイルを KV260 上の Jupyter Notebook にアップロードし、img_filt.ipynb ファイルを作成して、動作を確認したところ動作した。

KV260 の Jupyter Notebook の my_notebooks ディレクトリの下に img_filt ディレクトリを作成した。

前回の Vivado の論理合成、インプリメンテーション、ビットストリームの生成で img_filt/img_filt.gen/sources_1/bd/img_filt/hw_handoff/img_filt.hwh ファイルと img_filt/img_filt.runs/impl_1/img_filt_wrapper.bit ファイルが生成された。
2 つのファイルを KV260 の Jupyter Notebook にアップロードし、img_filt_wrapper.bit の名前を img_filt.bit に変更した。

RGB 24 ビット・データ入出力対応のメディアン・フィルタを Vitis HLS 2021.2 で作成する1”に貼ったノイズ入りの画像 test2.jpg を KV260 の Jupyter Notebook にアップロードした。

KV260 の Jupyter Notebook 上に作成した img_filt.ipynb ファイルを示す。

from PIL import Image
import numpy as np
import matplotlib.pyplot as plt
%matplotlib inline
from pynq import allocate, Overlay

img_filter = Overlay("./img_filt.bit")

dma = img_filter.axi_dma_0
median = img_filter.median_axis_RGB24_0
sobel = img_filter.sobel_axis_RGB24_0

image_path = "./test2.jpg"
original_image = Image.open(image_path)

canvas = plt.gcf()
size = canvas.get_size_inches()
canvas.set_size_inches(size*2)

width, height = original_image.size
print("Image size: {}x{} pixels.".format(width, height))
plt.figure(figsize=(12, 10));
_ = plt.imshow(original_image)

in_buffer = allocate(shape=(height, width, 3),
                           dtype=np.uint8, cacheable=1)
out_buffer = allocate(shape=(height, width, 3),
                            dtype=np.uint8, cacheable=1)

in_buffer[:] = np.array(original_image)

def run_kernel():
    dma.sendchannel.transfer(in_buffer)
    dma.recvchannel.transfer(out_buffer)
    median.write(0x00,0x01) # start
    sobel.write(0x00,0x01) # start
    dma.sendchannel.wait()
    dma.recvchannel.wait()

print(height)
print(width)

median.register_map.row_size = height
median.register_map.col_size = width
#median.register_map.function_r = 2 # ORG_IMGwAxiDma
median.register_map.function_r = 3 # MEDIANwAxiDma

sobel.register_map.row_size = height
sobel.register_map.col_size = width
#sobel.register_map.function_r = 2 # ORG_IMGwAxiDma
sobel.register_map.function_r = 3 # SOBELwAxiDma

run_kernel()
sobel_image = Image.fromarray(out_buffer)

print("Image size: {}x{} pixels.".format(width, height))
plt.figure(figsize=(12, 10));
_ = plt.imshow(sobel_image)

del in_buffer
del out_buffer


最初に

median.register_map.function_r = 3 # MEDIANwAxiDma

sobel.register_map.function_r = 3 # SOBELwAxiDma

でやってみた結果を示す。
つまり、メディアン・フィルタでノイズを除去しながら、ソーベル・フィルタでエッジを抽出する。

成功した。

次に、

median.register_map.function_r = 2 # ORG_IMGwAxiDma

sobel.register_map.function_r = 3 # SOBELwAxiDma

でやってみた結果を示す。
つまり、メディアン・フィルタを掛けずにソーベル・フィルタでエッジを抽出する。

すると、ノイズもエッジを抽出されているのが分かる。
  1. 2022年04月06日 04:27 |
  2. KRIA KV260 Vision AI Starter Kit
  3. | トラックバック:0
  4. | コメント:0

KV260 の PYNQ で自作のメディアン・フィルタとソーベル・フィルタを動作させる1

KV260 の PYNQ で自作のソーベル・フィルタを動作させる5”のブロック・デザインに”RGB 24 ビット・データ入出力対応のメディアン・フィルタを Vitis HLS 2021.2 で作成する2”で作成した median_axis_RGB24 IP を追加して、論理合成、インプリメンテーション、ビットストリームの生成を行った。

Vivado 2021.2 プロジェクトの img_filt ディレクトリに median_axis_RGB24 ディレクトリを作成し、”RGB 24 ビット・データ入出力対応のメディアン・フィルタを Vitis HLS 2021.2 で作成する2”の solution1/impl/export.zip を展開してコピーした。

img_filt プロジェクトで IP Catalog を表示し、median_axis_RGB24 IP を追加した。これでブロック・デザインで使用できる。

img_filt ブロック・デザインに median_axis_RGB24 IP を追加した。

Address Editor を示す。

論理合成、インプリメンテーション、ビットストリームの生成を行って、成功した。

Project Summary を示す。
  1. 2022年04月05日 04:39 |
  2. KRIA KV260 Vision AI Starter Kit
  3. | トラックバック:0
  4. | コメント:0

RGB 24 ビット・データ入出力対応のメディアン・フィルタを Vitis HLS 2021.2 で作成する2

RGB 24 ビット・データ入出力対応のメディアン・フィルタを Vitis HLS 2021.2 で作成する1”の続き。

前回は、RGB 24 ビット・データ入出力対応のメディアン・フィルタ median_axis_RGB24 のソースコードとテストベンチ・コードを貼って、Vitis HLS 2021.2 で作成した median_axis_RGB24 プロジェクトを示した。今回は、RGB 24 ビット・データ入出力対応のメディアン・フィルタ median_axis_RGB24 の C シミュレーション、C コードの合成、C/RTL 協調シミュレーション、Export RTL、Implementation を行った。

まずは、テストベンチの median_axis_RGB24_tb.cpp の 18 行目の

#define MEDIANwXilinxVideoStandard

を定義した状態で C シミュレーションを行った。

median_axis_RGB24/solution1/csim/build ディレクトリを示す。
median.jpg と org.jpg が生成されている。

median.jpg を示す。綺麗にノイズが除去されている。

次に、 median_axis_RGB24_tb.cpp の 18 行目の定義を

//#define MEDIANwXilinxVideoStandard

とコメントアウトした状態で C シミュレーションを行ったところ、定義した状態と同じ結果を得た。

C コードの合成を行った。
結果を示す。

最大の解像度は HD の 1920 ピクセル X 1080 行の 2073600 ピクセルとなる。
Latency は 2073614 クロックなので、2073614 / 2073600 ≒ 1.00 クロック/ピクセルとなった。性能的に問題無さそうだ。

C/RTL 協調シミュレーションを行った。
Latency は 480011 クロックだった。テストベンチの画像の大きさは、800 ピクセル X 600 行の 480000 ピクセルなので、これも性能は良さそうだ。

C/RTL 協調シミュレーションの波形を示す。

Export RTL を実行した。
median_axis_RGB24/solution1/impl ディレクトリに export.zip と ip ディレクトリが作成された。

Implementation を実行した。
結果を示す。

問題ない。
  1. 2022年04月04日 04:35 |
  2. KRIA KV260 Vision AI Starter Kit
  3. | トラックバック:0
  4. | コメント:0

RGB 24 ビット・データ入出力対応のメディアン・フィルタを Vitis HLS 2021.2 で作成する1

今まで、ソーベル・フィルタを KV260 の PYNQ で動作させてきたが、メディアン・フィルタも KV260 の PYNQ で動作させてみよう。とりあえず、RGB 24 ビット・データ入出力対応のメディアン・フィルタを Vitis HLS 2021.2 で作成することにした。今回は、RGB 24 ビット・データ入出力対応のメディアン・フィルタ median_axis_RGB24 のソースコードとテストベンチ・コードを貼って、Vitis HLS 2021.2 で作成した median_axis_RGB24 プロジェクトを示す。

2023/09/21: 修正: 出力のカラーが RBG になっていたので、RGB に修正した。

まずは、ヘッダ・ファイルから。
ORG_IMGwAxiVdma、MEDIANwAxiVdma が axi_vdma 用の定義で、ORG_IMGwAxiDma、MEDIANwAxiDma が axi_dma 用の定義となる。

// median_axis_RGB24.h
// 2022/04/02 by marsee
//

#ifndef __MEDIAN_AXIS_RGB24_H__
#define __MEDIAN_AXIS_RGB24_H__

#define ORG_IMGwAxiVdma 0
#define MEDIANwAxiVdma   1
#define ORG_IMGwAxiDma  2
#define MEDIANwAxiDma    3

#endif


ソースコードの median_axis_RGB24.cpp を示す。

// median_axis_RGB24.cpp
// 2022/04/02 by marsee
//

#include <stdint.h>
#include <ap_int.h>
#include <hls_stream.h>
#include <ap_axi_sdata.h>

#include "median_axis_RGB24.h"

constexpr int size = 3;

void median_fil(ap_int<32> (&pix_mat)[size][size], ap_uint<24> &result);
ap_int<32> pixel_sort(ap_int<32> *y);
ap_int<32> separate_rgb(ap_int<32> rgb, ap_int<32> &r, ap_int<32> &b, ap_int<32> &g);

int median_axis_RGB24(hls::stream<ap_axiu<24,1,1,1> >& ins,
        hls::stream<ap_axiu<24,1,1,1> >& outs, int32_t function,
         int32_t row_size, int32_t col_size){
#pragma HLS INTERFACE mode=s_axilite port=col_size
#pragma HLS INTERFACE mode=s_axilite port=row_size
#pragma HLS INTERFACE mode=s_axilite port=function
#pragma HLS INTERFACE axis register_mode=both register port=outs
#pragma HLS INTERFACE axis register_mode=both register port=ins
#pragma HLS INTERFACE mode=s_axilite port=return

    ap_axiu<24,1,1,1> pix;
    ap_axiu<24,1,1,1> median;
    ap_uint<24> val;

    ap_int<32> line_buf[2][1920];
#pragma HLS array_partition variable=line_buf block factor=2 dim=1

    ap_int<32> pix_mat[size][size];
#pragma HLS array_partition variable=pix_mat complete

    LOOP_WAIT_USER : do {   // user が 1になった時にフレームがスタートする
#pragma HLS LOOP_TRIPCOUNT min=1 max=1 avg=1
        ins >> pix;
        if(function==ORG_IMGwAxiDma || function==MEDIANwAxiDma)
            break;
    } while(pix.user == 0);

    LOOP_Y: for(int y=0; y<row_size; y++){
#pragma HLS LOOP_TRIPCOUNT avg=600 max=1080 min=48
        LOOP_X: for(int x=0; x<col_size; x++){
#pragma HLS LOOP_TRIPCOUNT avg=800 max=1920 min=64
#pragma HLS PIPELINE II=1
            if (!(x==0 && y==0))    // 最初の入力はすでに入力されている
                ins >> pix; // AXI4-Stream からの入力

            LOOP_PIX_MAT_K: for(int k=0; k<3; k++){
                LOOP_PIX_MAT_M: for(int m=0; m<2; m++){
                    pix_mat[k][m] = pix_mat[k][m+1];
                }
            }
            pix_mat[0][2] = line_buf[0][x];
            pix_mat[1][2] = line_buf[1][x];
            ap_int<32> y_val = pix.data;
            pix_mat[2][2] = y_val;

            line_buf[0][x] = line_buf[1][x];    // 行の入れ替え
            line_buf[1][x] = y_val;

            median_fil(pix_mat, val);
            median.data = val;
            if(x<2 || y<2)
                median.data = 0;

            if(function==ORG_IMGwAxiVdma || function == MEDIANwAxiVdma){
                if(x==0 && y==0) // 最初のピクセル
                    median.user = 1;
                else
                    median.user = 0;
                if(x == (col_size-1)) // 行の最後
                    median.last = 1;
                else
                    median.last = 0;
            }else{
                median.user = 0;
                median.last = pix.last;
            }
            median.keep = 0x7;
            median.strb = 0x7;
            if(function==MEDIANwAxiVdma || function==MEDIANwAxiDma)
                outs << median;
            else
                outs << pix;
        }
    }
    return(0);
}

// median filter
//
// x0y0 x1y0 x2y0
// x0y1 x1y1 x2y1
// x0y2 x1y2 x2y2
//
void median_fil(ap_int<32> (&pix_mat)[size][size], ap_uint<24> &result){
    ap_int<32> pix_1d_r[9], pix_1d_b[9], pix_1d_g[9];
    ap_int<32> y_r, y_b, y_g, y;

    for(int i=0; i<9; i++){
        separate_rgb(pix_mat[i/3][i%3], pix_1d_r[i], pix_1d_b[i], pix_1d_g[i]);
    }

    y_r = pixel_sort(pix_1d_r);
    y_b = pixel_sort(pix_1d_b);
    y_g = pixel_sort(pix_1d_g);

    result = (y_r << 16) + (y_g << 8) + y_b;
}

// pixel_sort()
// bubble sort
// ”メジアン(中央値)、範囲(レンジ)、ヒストグラムを求める”参照
// https://cgengo.sakura.ne.jp/arg04.html
ap_int<32> pixel_sort(ap_int<32> *y){
#pragma HLS ARRAY_PARTITION variable=y dim=1 complete
    ap_int<32> tmp;

    for(int i=1; i<9; i++){
        for(int j=0; j<9-i; j++){
            if(y[j] < y[j+1]){
                tmp = y[j];
                y[j] = y[j+1];
                y[j+1] = tmp;
            }
        }
    }
    return(y[4]);
}

// separate_rgb
// RGBを分離する
// RGBのフォーマットは、{R(8bits), B(8bits), G(8bits)}, 1pixel = 32bits
//
ap_int<32> separate_rgb(ap_int<32> rgb, ap_int<32> &r, ap_int<32> &b, ap_int<32> &g){
    b = rgb & 0xff;
    g = (rgb>>8) & 0xff;
    r = (rgb>>16) & 0xff;
    return(0);
}


テストベンチの median_axis_RGB24_tb.cpp を示す。

// median_axis_RGB24_tb.cpp
// 2022/04/03 by marsee
// MEDIANwXilinxVideoStandard を define すると axi_vdma 用となり、コメントアウトすると axi_dma 用になる
//

#include <stdio.h>
#include <stdint.h>
#include <ap_int.h>
#include <hls_stream.h>
#include <ap_axi_sdata.h>
#include "opencv2/opencv.hpp"
#include "opencv2/imgproc/imgproc.hpp"
#include "opencv2/highgui/highgui.hpp"
#include "opencv2/imgcodecs/imgcodecs.hpp"

#include "median_axis_RGB24.h"

//#define MEDIANwXilinxVideoStandard

constexpr int size = 3;

int median_axis_RGB24(hls::stream<ap_axiu<24,1,1,1> >& ins,
        hls::stream<ap_axiu<24,1,1,1> >& outs, int32_t function,
         int32_t row_size, int32_t col_size);
int median_axis_RGB24_soft(hls::stream<ap_axiu<24,1,1,1> >& ins,
        hls::stream<ap_axiu<24,1,1,1> >& outs, int32_t function,
         int32_t row_size, int32_t col_size);
void median_fil_soft(ap_int<32> (&pix_mat)[size][size], ap_uint<24> &result);
ap_int<32> pixel_sort_soft(ap_int<32> *y);
ap_int<32> separate_rgb_soft(ap_int<32> rgb, ap_int<32> &r, ap_int<32> &b, ap_int<32> &g);

const char INPUT_JPG_FILE[] = "test2.jpg";
const char OUTPUT_JPG_FILE[] = "median.jpg";
const char ORG_OUT_JPG_FILE[] = "org.jpg";

int main(){
    hls::stream<ap_axiu<24,1,1,1> > ins, ins2;
    hls::stream<ap_axiu<24,1,1,1> > ins_soft;
    hls::stream<ap_axiu<24,1,1,1> > outs, outs2;
    hls::stream<ap_axiu<24,1,1,1> > outs_soft;
    ap_axiu<24,1,1,1> pix;
    ap_axiu<24,1,1,1> vals, vals_soft;

    // JPG ファイルをMat に読み込む
    cv::Mat img = cv::imread(INPUT_JPG_FILE);

    // ピクセルを入れる領域の確保
    std::vector<int32_t> rd_bmp(sizeof(int32_t)*img.cols*img.rows);
    std::vector<int32_t> hw_median(sizeof(int32_t)*(img.cols)*(img.rows));
    std::vector<int32_t> sw_median(sizeof(int32_t)*(img.cols)*(img.rows));

    // rd_bmp にJPGのピクセルを代入
    cv::Mat_<cv::Vec3b> dst_vec3b = cv::Mat_<cv::Vec3b>(img);
    for (int y=0; y<img.rows; y++){
        for (int x=0; x<img.cols; x++){
            cv::Vec3b pixel;
            pixel = dst_vec3b(y,x);
            rd_bmp[y*img.cols+x] = (pixel[0] & 0xff) | ((pixel[1] & 0xff)<<8) | ((pixel[2] & 0xff)<<16); // RGB 8 bits
            // blue - pixel[0]; green - pixel[1]; red - pixel[2];
        }
    }

#ifdef MEDIANwXilinxVideoStandard
    // ins に入力データを用意する
    for(int i=0; i<5; i++){ // dummy data
        pix.user = 0;
        pix.data = i;
        pix.last = 0;
        pix.user = 0;
        pix.keep = 0x7;
        pix.strb = 0x7;
        ins << pix;
    }
#endif

    for(int j=0; j < img.rows; j++){
        for(int i=0; i < img.cols; i++){
            pix.data = (int32_t)rd_bmp[(j*img.cols)+i];
#ifdef MEDIANwXilinxVideoStandard
            if (j==0 && i==0)   // 最初のデータの時に TUSER を 1 にする
                pix.user = 1;
            else
                pix.user = 0;

            if (i == img.cols-1) // 行の最後でTLASTをアサートする
                pix.last = 1;
            else
                pix.last = 0;
#else
            if(j==img.rows-1 && i==img.cols-1)
                pix.last = 1;
            else
                pix.last = 0;
            pix.user = 0;
#endif
            pix.keep = 0x7;
            pix.strb = 0x7;

            ins << pix;
            ins2 << pix;
            ins_soft << pix;
        }
    }

#ifdef MEDIANwXilinxVideoStandard
    median_axis_RGB24(ins, outs, MEDIANwAxiVdma, img.rows, img.cols); // ハードウェアのメディアンフィルタ
    median_axis_RGB24_soft(ins_soft, outs_soft, MEDIANwAxiVdma, img.rows, img.cols);  // ソフトウェアのメディアンフィルタ
#else
    median_axis_RGB24(ins, outs, MEDIANwAxiDma, img.rows, img.cols); // ハードウェアのメディアンフィルタ
    median_axis_RGB24_soft(ins_soft, outs_soft, MEDIANwAxiDma, img.rows, img.cols);  // ソフトウェアのメディアンフィルタ
#endif

    // ハードウェアとソフトウェアのメディアンフィルタの値のチェック
    for (int y=0; y<img.rows; y++){ // 結果の画像サイズはx-2, y-2
        for (int x=0; x<img.cols; x++){
            outs >> vals;
            outs_soft >> vals_soft;
            ap_uint<32> val = vals.data;
            hw_median[y*img.cols+x] = (int32_t)val;
            if (val != vals_soft.data){
                printf("ERROR HW and SW results mismatch x = %ld, y = %ld, HW = %x, SW = %x\n",
                        x, y, val, vals_soft.data);
                return(1);
            }
        }
    }
    printf("Success HW and SW results match\n");

    const int median_row = img.rows;
    const int median_cols = img.cols;
    cv::Mat wbmpf(median_row, median_cols, CV_8UC3);
    // wbmpf にmedian フィルタ処理後の画像を入力
    cv::Mat_<cv::Vec3b> sob_vec3b = cv::Mat_<cv::Vec3b>(wbmpf);
    for (int y=0; y<wbmpf.rows; y++){
        for (int x=0; x<wbmpf.cols; x++){
            cv::Vec3b pixel;
            pixel = sob_vec3b(y,x);
            int32_t rbg = hw_median[y*wbmpf.cols+x];
            pixel[0] = ((rbg >> 8) & 0xff); // blue
            pixel[1] = (rbg & 0xff); // green
            pixel[2] = ((rbg >> 16) & 0xff); // red
            sob_vec3b(y,x) = pixel;
        }
    }

    // ハードウェアのメディアンフィルタの結果を jpg ファイルへ出力する
    cv::imwrite(OUTPUT_JPG_FILE, wbmpf);

#ifdef MEDIANwXilinxVideoStandard
    median_axis_RGB24(ins2, outs2, ORG_IMGwAxiVdma, img.rows, img.cols); // ハードウェアのメディアンフィルタ
#else
    median_axis_RGB24(ins2, outs2, ORG_IMGwAxiDma, img.rows, img.cols); // ハードウェアのメディアンフィルタ
#endif

    cv::Mat wbmpf2(median_row, median_cols, CV_8UC3);
    // wbmpf2 に元画像を入力
    sob_vec3b = cv::Mat_<cv::Vec3b>(wbmpf2);
    for (int y=0; y<wbmpf.rows; y++){
        for (int x=0; x<wbmpf.cols; x++){
            cv::Vec3b pixel;
            pixel = sob_vec3b(y,x);
            outs2 >> vals;
            int32_t val = vals.data;
            pixel[0] = (val & 0xff); // blue
            pixel[1] = ((val >> 8) & 0xff); // green
            pixel[2] = ((val >> 16) & 0xff); // red
            sob_vec3b(y,x) = pixel;
        }
    }

    // 元画像を jpg ファイルへ出力する
    cv::imwrite(ORG_OUT_JPG_FILE, wbmpf2);

    return(0);
}

int median_axis_RGB24_soft(hls::stream<ap_axiu<24,1,1,1> >& ins,
        hls::stream<ap_axiu<24,1,1,1> >& outs, int32_t function,
         int32_t row_size, int32_t col_size){

    ap_axiu<24,1,1,1> pix;
    ap_axiu<24,1,1,1> median;
    ap_uint<24> val;

    ap_int<32> line_buf[2][1920];

    ap_int<32> pix_mat[size][size];

    LOOP_WAIT_USER : do {   // user が 1になった時にフレームがスタートする
        ins >> pix;
        if(function==ORG_IMGwAxiDma || function==MEDIANwAxiDma)
            break;
    } while(pix.user == 0);

    for(int y=0; y<row_size; y++){
        for(int x=0; x<col_size; x++){
            if (!(x==0 && y==0))    // 最初の入力はすでに入力されている
                ins >> pix; // AXI4-Stream からの入力

            LOOP_PIX_MAT_K: for(int k=0; k<3; k++){
                LOOP_PIX_MAT_M: for(int m=0; m<2; m++){
                    pix_mat[k][m] = pix_mat[k][m+1];
                }
            }
            pix_mat[0][2] = line_buf[0][x];
            pix_mat[1][2] = line_buf[1][x];
            ap_int<32> y_val = pix.data;
            pix_mat[2][2] = y_val;

            line_buf[0][x] = line_buf[1][x];    // 行の入れ替え
            line_buf[1][x] = y_val;

            median_fil_soft(pix_mat, val);
            median.data = val;
            if(x<2 || y<2)
                median.data = 0;

            if(function==ORG_IMGwAxiVdma || function == MEDIANwAxiVdma){
                if(x==0 && y==0) // 最初のピクセル
                    median.user = 1;
                else
                    median.user = 0;
                if(x == (col_size-1)) // 行の最後
                    median.last = 1;
                else
                    median.last = 0;
            }else{
                median.user = 0;
                median.last = pix.last;
            }
            median.keep = 0x7;
            median.strb = 0x7;
            if(function==MEDIANwAxiVdma || function==MEDIANwAxiDma)
                outs << median;
            else
                outs << pix;
        }
    }
    return(0);
}

// median filter
//
// x0y0 x1y0 x2y0
// x0y1 x1y1 x2y1
// x0y2 x1y2 x2y2
//
void median_fil_soft(ap_int<32> (&pix_mat)[size][size], ap_uint<24> &result){
    ap_int<32> pix_1d_r[9], pix_1d_b[9], pix_1d_g[9];
    ap_int<32> y_r, y_b, y_g, y;

    for(int i=0; i<9; i++){
        separate_rgb_soft(pix_mat[i/3][i%3], pix_1d_r[i], pix_1d_b[i], pix_1d_g[i]);
    }

    y_r = pixel_sort_soft(pix_1d_r);
    y_b = pixel_sort_soft(pix_1d_b);
    y_g = pixel_sort_soft(pix_1d_g);

    result = (y_r << 16) + (y_g << 8) + y_b;
}

// pixel_sort()
// bubble sort
// ”メジアン(中央値)、範囲(レンジ)、ヒストグラムを求める”参照
// https://cgengo.sakura.ne.jp/arg04.html
ap_int<32> pixel_sort_soft(ap_int<32> *y){
#pragma HLS ARRAY_PARTITION variable=y dim=1 complete
    ap_int<32> tmp;

    for(int i=1; i<9; i++){
        for(int j=0; j<9-i; j++){
            if(y[j] < y[j+1]){
                tmp = y[j];
                y[j] = y[j+1];
                y[j+1] = tmp;
            }
        }
    }
    return(y[4]);
}

// separate_rgb
// RGBを分離する
// RGBのフォーマットは、{R(8bits), B(8bits), G(8bits)}, 1pixel = 32bits
//
ap_int<32> separate_rgb_soft(ap_int<32> rgb, ap_int<32> &r, ap_int<32> &b, ap_int<32> &g){
    b = rgb & 0xff;
    g = (rgb>>8) & 0xff;
    r = (rgb>>16) & 0xff;
    return(0);
}


test2.jpg を示す。

Vitis HLS 2021.2 の median_axis_RGB24 プロジェクトを示す。KV260 用だ

今回のテストベンチ・コードでは OpenCV ライブラリを使用している。
Vitis HLS 2021.1 には内蔵された OpenCV は無いので、別にインストールした OpenCV を指定する。
Vitis HLS の Project メニューから Project Settings... を選択して、Project Settings ダイアログを開いた。
Simulation タブを開いて、median_axis_RGB24_tb.cpp の CFLAGS に

-I/usr/local/include


を設定した。
Linker Flags に

-L/usr/local/lib -lopencv_core -lopencv_imgcodecs -lopencv_imgproc


を設定した。

更に、 Synthesis をクリックして、 Top Function に median_axis_RGB24 を指定した。
  1. 2022年04月03日 05:39 |
  2. KRIA KV260 Vision AI Starter Kit
  3. | トラックバック:0
  4. | コメント:0

FreeCAD で 2D 図面を書く

FreeCAD で 2D 図面を書いているが、特に穴のセンター・マークを出す方法を忘れて苦労したので、ブログに書いておく。
なお、Ubuntu 18.04 で FreeCAD 0.19 を使用している。
Ubuntu への FreeCAD のインストールについては、”FreeCAD Linux でのインストール方法”を参照した。

参考にしている記事は”FreeCAD チュートリアル テックドローワークベンチ初歩(1/3)”だ。

まずは、3D 図面を書いた。3t のアルミ板のつもりだ。

TechDraw に変更して、”テンプレートを使用してページを挿入”を選択し、Select a Template File ダイアログで「A4_LandscapeTD.svg」を選択してテンプレートを追加する。

”ビューを挿入”アイコンをクリックして、現在の 3D のビューを 2D 図面に表示する。(注:もう図面は完成している)

寸法は入っていないので、水平寸法を挿入、垂直寸法を挿入、直径寸法を挿入などのアイコンを使用して、寸法を入れていく。
その際に穴のセンターを表示する必要がある。その方法を忘れてしまった。
その方法は、表の”ビュー”を選択する。
Arc Center Mark の値を true にする。

これで 2d 図面が作成できる。
  1. 2022年04月01日 04:16 |
  2. CADツール
  3. | トラックバック:0
  4. | コメント:0
